申请日2015.01.03
公开(公告)日2016.07.27
IPC分类号G01F23/292; G01F23/296
摘要
本发明提供一种高精度测量的污泥界面仪，包括主控制器、超声波探头和红外传感器，所述超声波探头通过发射接收电路连接所述主控制器，所述红外传感器通过信号采集电路连接所述主控制器，所述超声波探头和红外传感器采集污泥界面数据后分别经过所述发射接收电路和信号采集电路处理后发送给所述主控制器,采用超声波测量技术和红外传感器同时对污泥界面进行测量，可对测量结果进行有效修正，能有效消除干扰，补偿因浓度不同产生的偏差，测量结果准确。
权利要求书
1.一种高精度测量的污泥界面仪，其特征在于，包括主控制器、超声波探头和红外传感器，所述超声波探头通过发射接收电路连接所述主控制器，所述发射接收电路包括信号放大电路和滤波电路，所述红外传感器通过信号采集电路连接所述主控制器，所述超声波探头和红外传感器采集污泥界面数据后分别经过所述发射接收电路和信号采集电路处理后发送给所述主控制器，所述主控制器还连接有温度测量电路和显示模块。
2.根据权利要求1所述的一种高精度测量的污泥界面仪，其特征在于，所述主控制器采用8XC196微控制器。
3.根据权利要求1所述的一种高精度测量的污泥界面仪，其特征在于，所述超声波探头为压电陶瓷超声波传感器。
4.根据权利要求1所述的一种高精度测量的污泥界面仪，其特征在于，所述显示模块采用LCD显示器。
5.根据权利要求1所述的一种高精度测量的污泥界面仪，其特征在于，所述温度测量电路采集测量污泥温度信息并传输给所述主控制器。
说明书
一种高精度测量的污泥界面仪
技术领域
本发明涉及污水处理设备领域，特别涉及一种高精度测量的污泥界面仪。
背景技术
在许多工业过程中，都要通过沉积把悬浮固体和液体分离，该过程通常在沉淀池或特殊的浓缩池中完成，沉淀池的作用就是使水和污水中可沉降的固体物质在重力的作用下下沉以达到与水分离目的。处理过程中必须连续不断地监测泥水界面，污泥界面仪是对沉淀池的沉淀污泥分布和泥水界面数据进行实时测量，它是水和污水处理系统中必不可少的处理设施。
目前市场上已有的污泥界面系统大都采用光电传感器进行测量，然而在污泥浓度相对较高,污泥颗粒较大的环境中,透射光的强度将大为减弱,这将增加检测透射光光强度的难度，严重影响污泥界面仪测量精度。同时,在浓度较高的场合,光探头也容易粘附悬浮颗粒,影响测量的精度。因此此法比较适合于检测浊度不甚高的悬浊液。
已有的超声波测量技术用来测量污泥界面，超声波经过悬浮颗粒时由于悬浮颗粒的散射和吸收会发生衰减，超声波在污泥或固体悬浮物中的衰减与液体中的污泥浓度或固体悬浮物浓度有关，通过测量超声波的衰减值可以计算出污泥或固体悬浮物浓度。然而对不同的浓度污泥界面测量时，上述这种方式也存在测量确定度的问题，随着对测量精度要求越来越高，超声波测量技术也已经不能满足实际测量需求。
发明内容
基于以上问题，本发明专利设计了一种高精度测量的污泥界面仪，采用超声波测量技术和红外传感器同时对污泥界面进行测量，可对测量结果进行有效修正，能有效消除干扰，补偿因浓度不同产生的偏差，测量结果准确。
本发明是通过以下技术方案实现的：

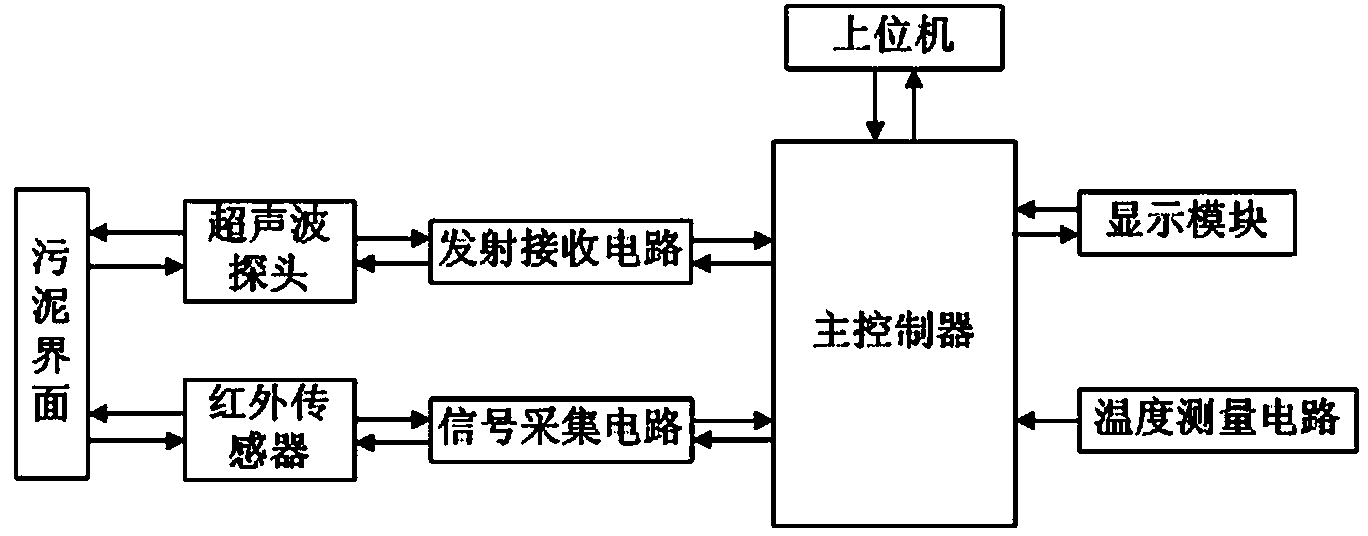

一种高精度测量的污泥界面仪，包括主控制器、超声波探头和红外传感器，所述超声波探头通过发射接收电路连接所述主控制器，所述发射接收电路包括信号放大电路和滤波电路，所述红外传感器通过信号采集电路连接所述主控制器，所述超声波探头和红外传感器采集污泥界面数据后分别经过所述发射接收电路和信号采集电路处理后发送给所述主控制器，所述主控制器还连接有温度测量电路和显示模块。
进一步，本发明所述主控制器采用8XC196微控制器。
进一步，本发明所述超声波探头为压电陶瓷超声波传感器。
进一步，本发明所述显示模块采用LCD显示器。
进一步，本发明所述温度测量电路采集测量污泥温度信息并传输给所述主控制器。
