申请日2014.11.13
公开(公告)日2015.03.25
IPC分类号C02F1/24; C02F1/40
摘要

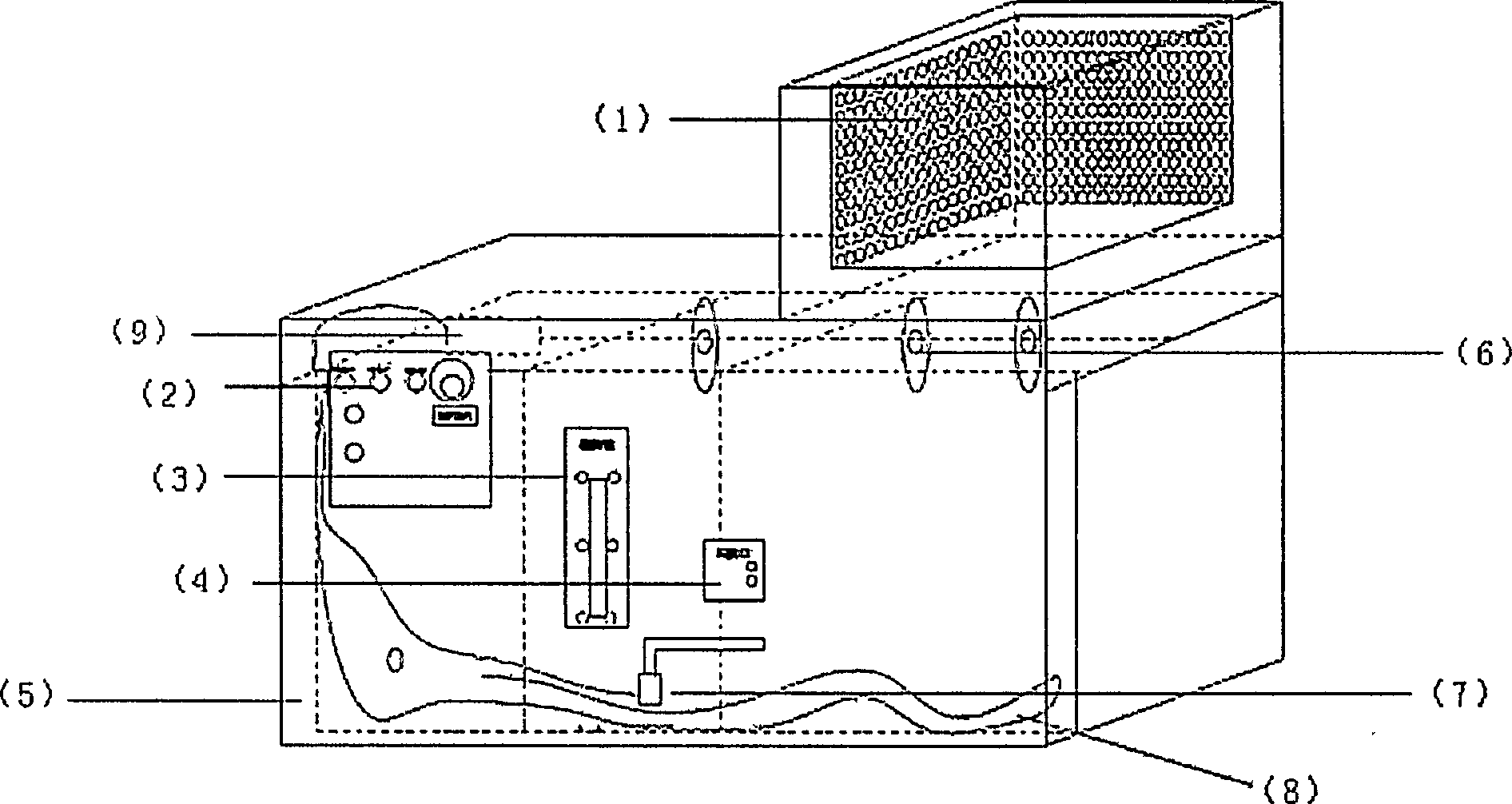

本实用新型公开了一种自动恒温斜板式油污水分离隔油器，其结构包括滤渣篮、变频电机、控制器、视油镜、储油箱、斜板、出油口、气浮泵、恒温加热带;所述的储油箱由不锈钢隔板分为进油室与出油室，所述的滤渣篮在进油室上方。所述的恒温斜板的斜板位于滤渣篮与进油室之间;恒温加热带由位于气浮泵下方顺序排列的电加热管组成。所述的出油室一侧设有出油口，该出油口带有控制阀，控制排油量。所述的出油室一侧设有视油镜，在储油箱内侧标记相应油位高度。
权利要求书
1.一种自动恒温斜板式油污水分离隔油器，包括滤渣篮、变频电机、控制器、视油镜、 储油箱、斜板、出油口、气浮泵、恒温加热带;所述的储油箱由不锈钢隔板分为进油室与出 油室，所述的滤渣篮在进油室上方。
2.根据权利要求1所述的自动恒温斜板式油污水分离隔油器，其特征在于：所述的恒温 斜板的斜板位于滤渣篮与进油室之间;恒温加热带由位于气浮泵下方顺序排列的电加热管组 成。
3.根据权利要求1所述的自动恒温斜板式油污水分离隔油器，其特征在于：所述的出油 室一侧设有出油口，该出油口带有控制阀，控制排油量。
4.根据权利要求1所述的自动恒温斜板式油污水分离隔油器，其特征在于：所述的出油 室一侧设有视油镜，在储油箱内侧标记相应油位高度。
说明书
一种自动恒温斜板式油污水分离隔油器
技术领域
本实用新型专利属油污水分离领域，尤其涉及一种自动恒温斜板式油污水分离隔油器。
背景技术
因现代人们生活水准及环保意识的提高，人们对生活品质的要求也逐渐提高。无论工业 废水还是日常生活废水，油污水分离已经成为人们日渐关注的重点，而目前所知的油污水分 离技术中，大多单纯的利用油和水的密度差进行简单的分离，虽然结构简单，但是很大部分 溶于水的油分子并没有处理干净，虽然市面上有较好的油污水分离处理设备，但一般占地较 大、投资较大、建设周期较长，不在一般使用者可以承受的范围之内，而且油分子本身易凝 固，如果再室外使用，很容易出现结冰硬化的情况。
发明内容
本实用新型的目的在于提供一种自动恒温斜板式油污水分离隔油器，旨在解决现有油污 水分离效率低，投资小、建设周期短，适应冬天室外情况，防止油污水结冰硬化。
一种自动恒温斜板式油污水分离隔油器，包括滤渣篮、变频电机、控制器、视油镜、储 油箱、斜板、出油口、气浮泵、恒温加热带;所述的储油箱由不锈钢隔板分为进油室与出油 室，所述的滤渣篮在进油室上方。
所述的恒温斜板的斜板位于滤渣篮与进油室之间;恒温加热带由位于气浮泵下方顺序排 列的电加热管组成。
所述的出油室一侧设有出油口，该出油口带有控制阀，控制排油量。
所述的出油室一侧设有视油镜，在储油箱内侧标记相应油位高度。
本实用新型和已有技术相比较，其效果是积极和明显的，具体来说本发明提高了油污水 分离效率，解决了现有油污水分离效率低，冬天室外油污水结冰硬化烦人情况。
