申请日2015.01.02
公开(公告)日2015.07.08
IPC分类号E03F1/00; E01D19/08
摘要
本实用新型公开了一种新型公路桥梁废水收集系统，包括雨水井、碱性溶液池、酸性溶液池、处理池、控制器和系统总排口;所述雨水井中设置有水质实时监测设施;所述雨水井内侧壁上连接有液位传感器;所述碱性溶液池通过第一进液管与雨水井相连;所述第一进液管上设置有第一水泵;所述酸性溶液池通过第二进液管与雨水井相连;所述第二进液管上设置有第二水泵;所述雨水井通过第一出液管连接至系统总排口;所述第一出液管上设置有第三水泵;所述雨水井通过第二出液管连接至处理池;本实用新型能够有效实现对路面、桥面径流水质参数的实时监测，在污染事故发生时自动即时的产生响应，收集、暂存受污染径流，避免废水/液进入周边水体。
权利要求书
1.一种新型公路桥梁废水收集系统，其特征在于：包括雨水井、 碱性溶液池、酸性溶液池、处理池、控制器和系统总排口;所述雨水 井中设置有水质实时监测设施;所述雨水井内侧壁上连接有液位传感 器;所述碱性溶液池通过第一进液管与雨水井相连;所述第一进液管 上设置有第一水泵;所述酸性溶液池通过第二进液管与雨水井相连; 所述第二进液管上设置有第二水泵;所述雨水井通过第一出液管连接 至系统总排口;所述第一出液管上设置有第三水泵;所述雨水井通过 第二出液管连接至处理池;所述第二出液管上设置有第四水泵;所述 处理池通过第三出液管连接至系统总排口;所述第三出液管上设置有 第五水泵;所述水质实时监测设施、液位传感器、第一水泵、第二水 泵、第三水泵、第四水泵和第五水泵均与控制器电气相连。
说明书
一种新型公路桥梁废水收集系统
技术领域
本实用新型具体涉及一种新型公路桥梁废水收集系统，属于废水处理 技术领域。
背景技术
危化品运输车辆发生交通意外导致所载危化品泄漏，对周边环境造成 污染的事故时有发生，特别是途径II类及以上水体等敏感区域的路段、桥 梁，若发生危化品泄漏进入水体的事故，将对区域饮水安全造成威胁。因 此对此类路段、桥梁建设突发环境污染事故废水/液应急收集、暂存设施极 为必要。目前，常见的公路、桥梁应急集水设施存在管理不便，突发环境 污染事故时应急响应不及时，撤销应急时间点(停止收集受污染径流时间 点)难把握，应急设施运行操作不便等不足。
发明内容
针对上述问题，本实用新型要解决的技术问题是提供一种能够对路面、 桥面径流水质参数的实时监测，在污染事故发生时自动即时的产生响应， 收集、暂存受污染径流，避免废水/液进入周边水体，且能实现自动控制的 新型公路桥梁废水收集系统。

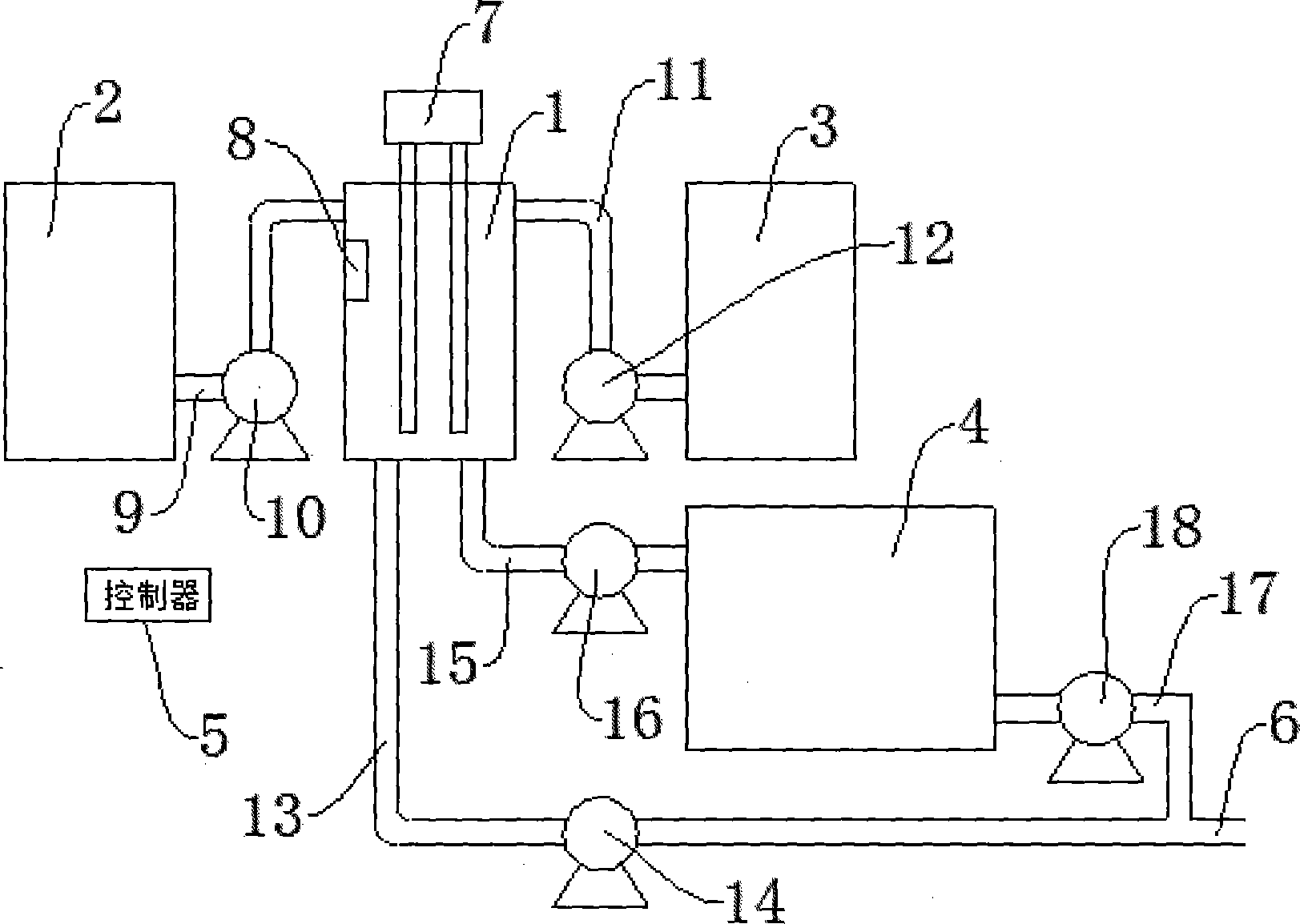

本实用新型的新型公路桥梁废水收集系统，包括雨水井、碱性溶液池、 酸性溶液池、处理池、控制器和系统总排口;所述雨水井中设置有水质实 时监测设施;所述雨水井内侧壁上连接有液位传感器;所述碱性溶液池通 过第一进液管与雨水井相连;所述第一进液管上设置有第一水泵;所述酸 性溶液池通过第二进液管与雨水井相连;所述第二进液管上设置有第二水 泵;所述雨水井通过第一出液管连接至系统总排口;所述第一出液管上设 置有第三水泵;所述雨水井通过第二出液管连接至处理池;所述第二出液 管上设置有第四水泵;所述处理池通过第三出液管连接至系统总排口;所 述第三出液管上设置有第五水泵;所述水质实时监测设施、液位传感器、 第一水泵、第二水泵、第三水泵、第四水泵和第五水泵均与控制器电气相 连。
本实用新型有益效果：本实用新型的一种能够对路面、桥面径流水质 参数的实时监测，在污染事故发生时自动即时的产生响应，收集、暂存受 污染径流，避免废水/液进入周边水体，且能实现自动控制的新型公路桥梁 废水收集系统;本实用新型在工作时，控制器控制水质实时监测设施对雨 水井中的水质进行实时监测，当雨水井中有废水/液进入时，且废水/液为 酸性时，控制器控制第一水泵和第四水泵工作，第一水泵将碱性溶液池中 的碱性溶液抽到雨水井中与废水/液进行初步中和，并通过第四水泵将雨水 井中的溶液抽到处理池中进行进一步处理，当废水/液为碱性时，控制器控 制第二水泵和第四水泵工作，第二水泵将酸性溶液池中的酸性溶液抽到雨 水井中与废水/液进行初步中和，并通过第四水泵将雨水井中的溶液抽到处 理池中进行进一步处理;当处理池中的溶液处理完成后，通过人为地操作 控制器来启动第五水泵工作，进而将处理后的溶液从系统总排口排出;当 雨水井中有雨水进入时，且水质实时监测设施未检测到污染物时，控制器 则启动第三水泵工作，从而直接将雨水排至系统总排口;液位传感器则实 现对雨水井中的液位高度的实时监测;本实用新型能够有效实现对路面、 桥面径流水质参数的实时监测，在污染事故发生时自动即时的产生响应， 收集、暂存受污染径流，避免废水/液进入周边水体。
