申请日2015.01.02
公开(公告)日2015.07.22
IPC分类号B01D25/12
摘要
本实用新型公开了一种污泥压饼器，包括支架、滑轨、压泥板、输送管、滤水布、扶手、滚轮、水阀、输入端口、撑板、液压缸，所述的支架上平行安装有两滑轨，滑轨上用滚轮滑动式安装有若干压泥板，滚轮安装在压泥板两侧面的扶手下端，压泥板中心设有输送管，输送管在压泥板右端固定有滤水布，压泥板右侧面连通至水阀，压泥板左侧面设有若干凸起，且压泥板相互之间四边接触封闭，支架左侧面安装输入端口连通输送管，最右侧的压泥板旁设置有在滑轨上可移动的撑板，撑板表面连接液压缸。所述的滤水布可透水泥沙无法通过。本实用新型的有益条件在于：结构简单，运动稳定，操作方便，能够将污泥中水分挤出，回收成泥土进行种植使用。
权利要求书

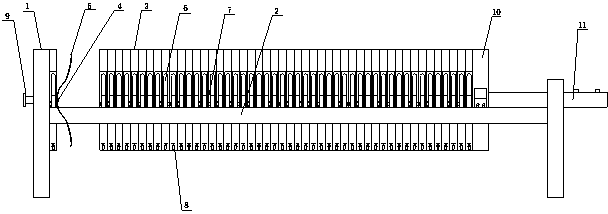

1.一种污泥压饼器，包括支架(1)、滑轨(2)、压泥板(3)、输送管(4)、滤水布(5)、扶手(6)、滚轮(7)、水阀(8)、输入端口(9)、撑板(10)、液压缸(11)，其特征在于，所述的支架(1)上平行安装有两滑轨(2)，滑轨(2)上用滚轮(7)滑动式安装有若干压泥板(3)，滚轮(7)安装在压泥板(3)两侧面的扶手(6)下端，压泥板(3)中心设有输送管(4)，输送管(4)在压泥板(3)右端固定有滤水布(5)，压泥板(3)右侧面连通至水阀(8)，压泥板(3)左侧面设有若干凸起，且压泥板(3)相互之间四边接触封闭，支架(1)左侧面安装输入端口(9)连通输送管(4)，最右侧的压泥板(3)旁设置有在滑轨(2)上可移动的撑板(10)，撑板(10)表面连接液压缸(11)。
2.根据权利要求1所述的一种污泥压饼器，其特征在于，所述的滤水布(5)可透水泥沙无法通过。
说明书
一种污泥压饼器
技术领域
本实用新型涉及污泥处理设备的技术领域，特别是一种污泥压饼器。
背景技术
环境是人们赖以生存的基本条件，随着现在环境的越来越严重，其中大部分环境污染源为工厂，工厂会产生大量的废气、废水等，其中包含酸碱性的污水，现在有一种污水处理方式，通过微生物将污水进行处理，得到的是部分水与污泥，污泥大量堆积会对环境造成一定损坏，造成河流堵塞产生恶臭等，对人们的日常生活带来的危害不可小视。
实用新型内容
为解决上述问题，本实用新型的目的是提供一种结构简单、运动稳定、操作方便、能够将污泥中水分挤出、回收成泥土进行种植使用的污泥压饼器。
为实现上述目的，本实用新型的技术方案：
一种污泥压饼器，包括支架、滑轨、压泥板、输送管、滤水布、扶手、滚轮、水阀、输入端口、撑板、液压缸，所述的支架上平行安装有两滑轨，滑轨上用滚轮滑动式安装有若干压泥板，滚轮安装在压泥板两侧面的扶手下端，压泥板中心设有输送管，输送管在压泥板右端固定有滤水布，压泥板右侧面连通至水阀，压泥板左侧面设有若干凸起，且压泥板相互之间四边接触封闭，支架左侧面安装输入端口连通输送管，最右侧的压泥板旁设置有在滑轨上可移动的撑板，撑板表面连接液压缸。
作为优选，所述的滤水布可透水泥沙无法通过。
本实用新型的有益条件在于：结构简单，运动稳定，操作方便，能够将污泥中水分挤出，回收成泥土进行种植使用。
