申请日2014.12.04
公开(公告)日2015.05.13
IPC分类号C02F103/28; C02F9/14
摘要
本实用新型涉及一种草浆造纸废水的处理系统，包括进水管道、格栅、调节池、沉砂池、厌氧水解池、水解沉淀池、曝气池、二次沉淀池、混凝池、气浮池、出水管道、污泥浓缩池、污泥厌氧消化池、带式压滤机、污泥外运管道，所述进水管道、格栅、调节池、沉砂池、厌氧水解池、水解沉淀池、曝气池、二次沉淀池、混凝池、气浮池和出水管道依次连通，所述调节池、水解沉淀池、二次沉淀池、混凝池、污泥厌氧消化池都与污泥浓缩池连通，带式压滤机与污泥厌氧消化池、污泥外运管道连通。本实用新型处理的造纸废水，其水的可生化性较好，水质良好，达到排水标准，解决了目前造纸行业废水处理的困境，弥补了现有造纸废水处理技术的空白点，适用于普遍推广使用。

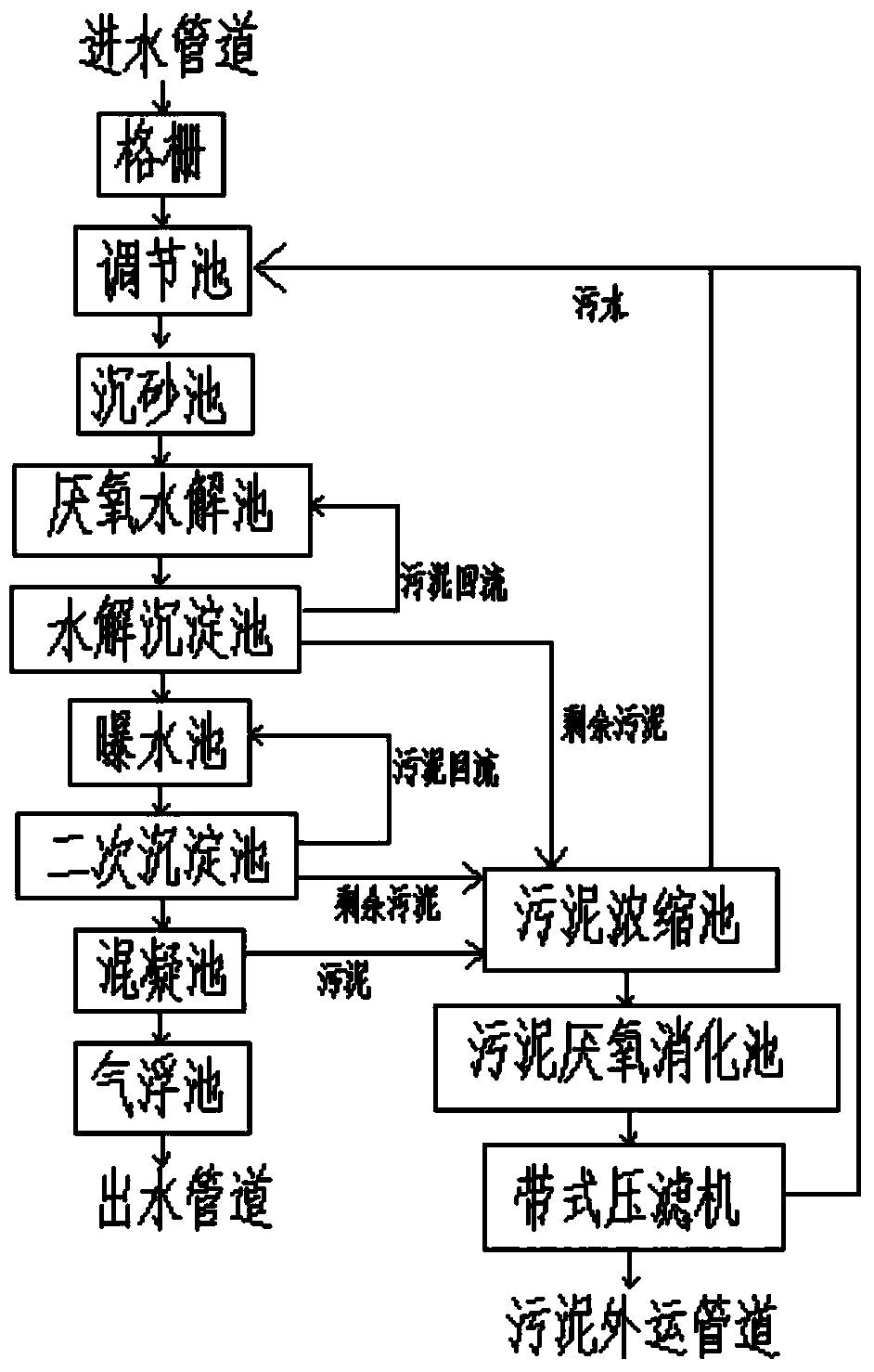

摘要附图
权利要求书
1.一种草浆造纸废水的处理系统，其特征在于：所述草浆造纸废水的处理系统包括进水 管道、格栅、调节池、沉砂池、厌氧水解池、水解沉淀池、曝气池、二次沉淀池、混凝池、 气浮池、出水管道、污泥浓缩池、污泥厌氧消化池、带式压滤机、污泥外运管道，所述进水 管道、所述格栅、所述调节池、所述沉砂池、所述厌氧水解池、所述水解沉淀池、所述曝气 池、所述二次沉淀池、所述混凝池、所述气浮池和所述出水管道依次连通，所述调节池、所 述水解沉淀池、所述二次沉淀池、所述混凝池、所述污泥厌氧消化池都与所述污泥浓缩池连 通，所述带式压滤机与所述调节池、所述污泥厌氧消化池、所述污泥外运管道连通。
2.根据权利要求1所述的一种草浆造纸废水的处理系统，其特征在于：所述水解沉淀池 的部分污泥回流至所述厌氧水解池，剩余污泥流入所述污泥浓缩池，污水流入所述曝气池。
3.根据权利要求2所述的一种草浆造纸废水的处理系统，其特征在于：所述二次沉淀池 的部分污泥回流至所述曝气池，剩余污泥流入所述污泥浓缩池，污水流入所述混凝池。
4.根据权利要求3所述的一种草浆造纸废水的处理系统，其特征在于：所述混凝池的污 泥流入所述污泥浓缩池，污水流入所述气浮池。
5.根据权利要求1至4中任一项所述的一种草浆造纸废水的处理系统，其特征在于：所 述污泥浓缩池、所述带式压滤机的滤水回流至所述调节池。
说明书
一种草浆造纸废水的处理系统
技术领域
本实用新型涉及一种草浆造纸废水的处理系统。
背景技术
我国造纸行业总排水量仅次于化工与钢铁，位居工业部门排放量的第三位，而COD(COD 即Chemical Oxygen Demand，化学需氧量)排放量则占全国工业排放量的三分之一。因此， 造纸工业水污染治理已成为造纸行业乃至全社会关注的热点，而且也成为造纸企业生存与发 展的关键。
造纸废水是我国主要的工业污染源之一。我国造纸业多采用草杆等草纤维作为造纸原料， 相对木浆造纸废水来说，草浆造纸废水成分复杂，废水的BOD5(生化需氧量)/COD(化学 需氧量)约为0.25，水的可生化性较差，属较难处理的工业废水，如何合理地处理这类废水 是环境工程工作者面临的重大问题。
实用新型内容
本实用新型的目的是克服现有技术存在的缺陷，提供一种草浆造纸废水的处理系统。
实现本实用新型目的的技术方案是：一种草浆造纸废水的处理系统，所述草浆造纸废水 的处理系统包括进水管道、格栅、调节池、沉砂池、厌氧水解池、水解沉淀池、曝气池、二 次沉淀池、混凝池、气浮池、出水管道、污泥浓缩池、污泥厌氧消化池、带式压滤机、污泥 外运管道，所述进水管道、所述格栅、所述调节池、所述沉砂池、所述厌氧水解池、所述水 解沉淀池、所述曝气池、所述二次沉淀池、所述混凝池、所述气浮池和所述出水管道依次连 通，所述调节池、所述水解沉淀池、所述二次沉淀池、所述混凝池、所述污泥厌氧消化池都 与所述污泥浓缩池连通，所述带式压滤机与所述调节池、所述污泥厌氧消化池、所述污泥外 运管道连通。
作为优化，所述水解沉淀池的部分污泥回流至所述厌氧水解池，剩余污泥流入所述污泥 浓缩池，污水流入所述曝气池。
作为优化，所述二次沉淀池的部分污泥回流至所述曝气池，剩余污泥流入所述污泥浓缩 池，污水流入所述混凝池。
作为优化，所述混凝池的污泥流入所述污泥浓缩池，污水流入所述气浮池。
作为优化，所述污泥浓缩池、所述带式压滤机的滤水回流至所述调节池。
本实用新型具有积极的效果：本实用新型使用时，草浆造纸废水通过进水管道首先进入 格栅去除大颗粒的污染物，然后废水进入调节池中调节水质水量，再进入沉砂池，在沉砂池 中将废水中的砂粒去除掉，然后废水进入厌氧水解池，在厌氧水解池中将废水中的难降解的 有机物如纤维素、木质素等水解酸化为小分子化合物，提高废水的可生化性，方便后面曝气 池中的好氧处理，从而降低COD、BOD的含量;废水经过厌氧水解池处理后，废水进入水 解沉淀池进行污水、污泥分离，水解沉淀池分离后的污水进入曝气池中，分离的污泥，一部 分污泥回流到厌氧水解池，剩余污泥流入污泥浓缩池;污水流入曝气池中进行有机物的降解， 然后废水流入二次沉淀池再次进行污水、污泥的分离，分离后的污水流入混凝池，分离后的 污泥，一部分污泥回流到曝气池，剩余污泥流入污泥浓缩池，污水流入混凝池后，在混凝池 中将小颗粒悬浮物混凝、沉淀、分离，混凝池中沉淀的污泥流入污泥浓缩池，混凝池中的水 流入到气浮池，在气浮池中，再将水中的细小悬浮物去除，最后出水达标，通过出水管道排 放;流入到污泥浓缩池中污泥经过浓缩、沉淀后，污水送入调节池重新处理，污泥送入污泥 消化池厌氧消化，污泥消化池厌氧消化后的污泥通过带式压滤机脱水后，由污泥外运管道运 出，污水回流至调节池重新处理。
经过本实用新型处理后的草浆造纸废水，在处理系统中，先在厌氧水解池中提升废水的 可生化性，然后再进行好氧处理，沉淀处理后的水质良好，出水中COD和BOD等污染指标 都达到排水标准，解决了目前草浆造纸行业废水处理的困境，弥补了现有草浆造纸废水处理 技术的空白点，适用于普遍推广使用。
