申请日2014.05.30
公开(公告)日2014.11.05
IPC分类号C02F11/12
摘要
本实用新型公开了一种方便筛选污泥的双向干燥设备，所述的污泥干燥设备为L型的筒体结构，所述的筒体结构包含垂直安装的粉碎筛干区和水平安装的传输烘干区，所述的粉碎筛干区包括两层活动筛网和搅拌电机，所述的传输烘干区设有物料传输带、引风口和加热线圈，所述的搅拌电机水平安装在两层活动筛网之间，所述底层的活动筛网的下方设有倾斜的引料板固定在物料传输带的正上方;本实用新型通过L型的筒体结构，筒体的引风口在中部，双侧为连通的，通过双向风力对污泥进行干燥，干燥效率高，同时通过垂直安装的粉碎筛干区在对污泥进行干燥的同时进行粉碎操作，方便将大块污泥粉碎成细小的颗粒，方便对污泥颗粒的后处理操作，节省工艺路线和污泥的回收成本。
权利要求书

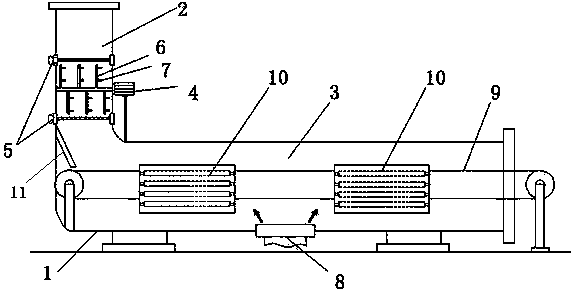

1.一种方便筛选污泥的双向干燥设备，其特征在于，所述的污泥干燥设备为L型的筒体结构，所述的筒体结构包含垂直安装的粉碎筛干区和水平安装的传输烘干区，所述的粉碎筛干区包括两层活动筛网和搅拌电机，所述的传输烘干区设有物料传输带、引风口和加热线圈，所述的搅拌电机水平安装在两层活动筛网之间，所述底层的活动筛网的下方设有倾斜的引料板固定在物料传输带的正上方，所述的引风口设置在传输烘干区中段的底部，所述的加热线圈设置在引风口两侧的传输烘干区侧壁上。
2.根据权利要求1所述的方便筛选污泥的双向干燥设备，其特征在于，所述的搅拌电机的搅拌轴上设有多道垂直安装的切割轴，单根切割轴上设有水平安装的切割挡片。
3.根据权利要求1所述的方便筛选污泥的双向干燥设备，其特征在于，所述的物料传输带的两侧设有传动滚轮，一个传动滚轮设置在传输烘干区的顶部，另一个传动滚轮设置筒体结构外侧。
4.根据权利要求1所述的方便筛选污泥的双向干燥设备，其特征在于，所述的引风口通过管路连接在外置鼓风设备上。
5.根据权利要求1所述的方便筛选污泥的双向干燥设备，其特征在于，所述的双层活动筛网活动连接在粉碎筛干区内，上层活动筛网的筛孔孔径大于下层活动筛的筛孔孔径。
说明书
方便筛选污泥的双向干燥设备
技术领域
本实用新型涉及污泥的资源再利用领域，尤其涉及一种方便筛选污泥的双向干燥设备。
背景技术
污泥的资源再利用是针对污泌泥进行浓缩、调治、脱水、稳定、干化或焚烧的无害化加工过程，污泥干燥处理的产物，其含水率可控制在20%以下,即达到抑制污泥中的微生物活动的水平，因此污泥干燥处理可同时改变污泥的物理、化学和生物特性。
市面上一般采用干燥窑对污泥进行烘干操作，一般通过传输带带动污泥在干燥窑内进行传动。但是由于潮湿的污泥在传输带上的堆积容易富集起来，干燥完成后容易积聚成块状污泥，同时块状污泥内部的干燥效果低于块状污泥表面的干燥效果，没有完全干燥;大颗粒的干燥污泥块需要进行粉碎操作后才能进行进一步的加工操作，拉长的工艺生产线，费时费力。
实用新型内容
针对上述存在的问题，本实用新型目的在于提供一种干燥效果好，方便筛选小颗粒污泥的双向干燥设备。
为了达到上述目的，本实用新型采用的技术方案如下：一种方便筛选污泥的双向干燥设备，所述的污泥干燥设备为L型的筒体结构，所述的筒体结构包含垂直安装的粉碎筛干区和水平安装的传输烘干区，所述的粉碎筛干区包括两层活动筛网和搅拌电机，所述的传输烘干区设有物料传输带、引风口和加热线圈，所述的搅拌电机水平安装在两层活动筛网之间，所述底层的活动筛网的下方设有倾斜的引料板固定在物料传输带的正上方，所述的引风口设置在传输烘干区中段的底部，所述的加热线圈设置在引风口两侧的传输烘干区侧壁上。
作为本实用新型的一种改进，所述的搅拌电机的搅拌轴上设有多道垂直安装的切割轴，单根切割轴上设有水平安装的切割挡片;进入粉碎筛干区的污泥，大块的污泥在活动筛网上干燥、结块，搅拌电机主要用于将大块的污泥进行粉碎，通过多道垂直的切割轴和横向的切割挡片结构，方便对污泥块的完全粉碎，提高整体污泥的干燥效果。
作为本实用新型的一种改进，所述的物料传输带的两侧设有传动滚轮，一个传动滚轮设置在传输烘干区的顶部，另一个传动滚轮设置筒体结构外侧;物料传输带主要用于小块干燥污泥的传输，在传输的过程中，通过传输烘干区进行进一步的干燥，提高整体的干燥效果，干燥完成后，输出到筒体结构外侧，方便下一步的处理和搬运操作。
作为本实用新型的一种改进，所述的引风口通过管路连接在外置鼓风设备上;引风口通过鼓风设备引入气流，辅助污泥的干燥，提高污泥的干燥效果。
作为本实用新型的一种改进，所述的双层活动筛网活动连接在粉碎筛干区内，上层活动筛网的筛孔孔径大于下层活动筛的筛孔孔径;双层活动筛网主要是用于对大块污泥的干燥和粉碎操作，同时通过双层结构的提高筛选效果;活动安装的双层活动筛网结构，方便随时切换，满足对污泥颗粒大小的不同需求，提高装置的应用范围。
本实用新型的优点在于：本发明通过L型的筒体结构，筒体的引风口在中部，双侧为连通的，通过双向风力对污泥进行干燥，干燥效率高，同时通过垂直安装的粉碎筛干区在对污泥进行干燥的同时进行粉碎操作，方便将大块污泥粉碎成细小的颗粒，提高污泥整体的干燥效果，方便对污泥颗粒的后处理操作，节省工艺路线和污泥的回收成本。
