申请日2014.06.24
公开(公告)日2014.11.05
IPC分类号F04B23/14; F04D9/04
摘要
本实用新型公开了一种废水提升泵引水设备，包括两两相连接的提升泵、隔膜泵以及废水池，所述提升泵与隔膜泵通过隔膜泵进水管连接，提升泵与废水池通过提升泵进水管连接，隔膜泵与废水池通过隔膜泵出水管连接，提升泵连接有废水出水管;所述废水出水管的一端插接在隔膜泵进水管与提升泵的连接位置，废水出水管的另一端为自由端。本实用新型容易控制、使用时不会引起泵空转，且使用寿命较长。

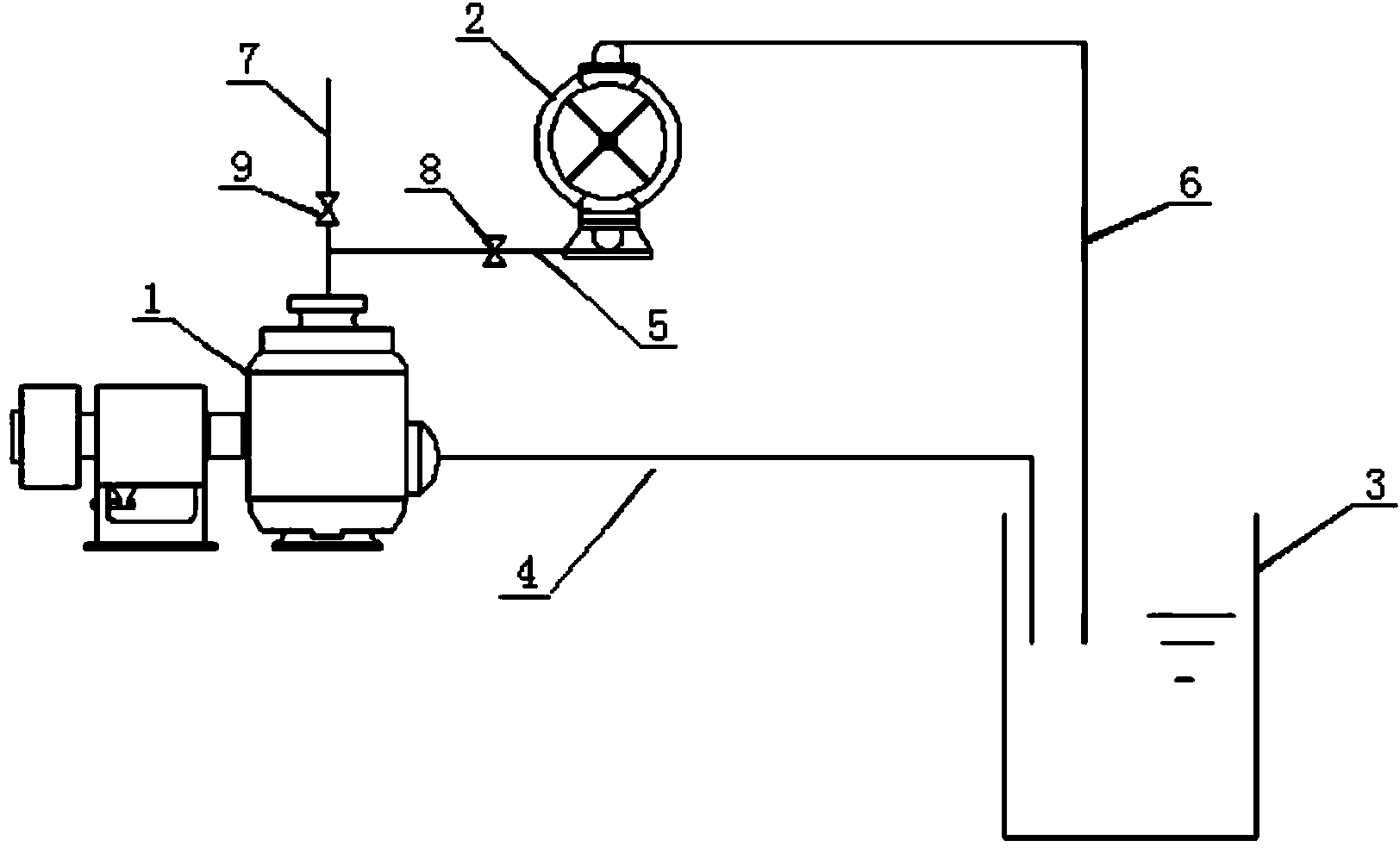

摘要附图
权利要求书
1.一种废水提升泵引水设备，包括两两相连接的提升泵、隔膜泵以及废水 池，其特征在于：所述提升泵与隔膜泵通过隔膜泵进水管连接，提升泵与废水 池通过提升泵进水管连接，隔膜泵与废水池通过隔膜泵出水管连接，提升泵连 接有废水出水管;所述废水出水管的一端插接在隔膜泵进水管与提升泵的连接 位置，废水出水管的另一端为自由端。
2.根据权利要求1所述的废水提升泵引水设备，其特征在于：所述废水出 水管的自由端设有第二阀门。
3.根据权利要求1所述的废水提升泵引水设备，其特征在于：所述隔膜泵 进水管设有第一阀门。
4.根据权利要求1所述的废水提升泵引水设备，其特征在于：所述隔膜泵 进水管接在提升泵的出水口位置。
说明书
一种废水提升泵引水设备
技术领域
本实用新型涉及一种引水设备，特别涉及一种废水提升泵引水设备。
背景技术
目前常见的废水提升泵一般为离心泵、自吸泵或者潜水泵，均是靠叶轮 旋转的离心作用提升废水，开泵前，吸入管和泵内必须充满液体，即需要为 提升泵引水。通常使用引水罐配合提升泵进行引水，但是引水罐易混入空气， 导致提升泵空转，当泵空转没有及时发现的时候，会磨坏机械密封部件，同 时温度也会急剧升高，造成泵的损耗，此外，空转会造成电压瞬间过载对电 机的影响很大，如果电机不能自动起跳就会把电机烧坏。目前,对于上述问 题没有好的处理方法，往往需要经常派人检查，发现空转即刻关停设备，加 罐引水，给生产带来很大不便。为此，研究一种简单易控制的提升泵引水设 备具有十分重要的实际意义。
使用气动隔膜泵为调节池提升泵引水，不需要使用引水罐，且引水不会 出现故障，能保证引水成功，也能很方便的进行维修，对提升泵的维护有良 好的效果。
实用新型内容
本实用新型要解决的技术问题是提供一种容易控制、使用时不会引起泵 空转，且使用寿命较长的废水提升泵引水设备。
为了实现上述目的，本实用新型的技术方案如下：
一种废水提升泵引水设备，包括两两相连接的提升泵、隔膜泵以及废水 池，所述提升泵与隔膜泵通过隔膜泵进水管连接，提升泵与废水池通过提升 泵进水管连接，隔膜泵与废水池通过隔膜泵出水管连接，提升泵连接有废水 出水管;所述废水出水管的一端插接在隔膜泵进水管与提升泵的连接位置， 废水出水管的另一端为自由端。
进一步地，所述废水出水管的自由端设有第二阀门。
进一步地，所述隔膜泵进水管设有第一阀门。
进一步地，所述隔膜泵进水管接在提升泵的出水口位置。
采用上述技术方案的废水提升泵引水设备，由于所述提升泵与隔膜泵通过 隔膜泵进水管连接，提升泵与废水池通过提升泵进水管连接，隔膜泵与废水池 通过隔膜泵出水管连接，提升泵连接有废水出水管;所述废水出水管的一端插 接在隔膜泵进水管与提升泵的连接位置，废水出水管的另一端为自由端，所以 开始引水之前，将第一阀门打开，第二阀门关闭，然后打开隔膜泵，当提升泵 进水管、废水出水管、隔膜泵进水管及隔膜泵出水管都充满了水时，打开提升 泵开关，将第二阀门打开，第一阀门关闭，就完成了全部引水工作。
