申请日2014.09.28
公开(公告)日2014.12.24
IPC分类号C02F9/02
摘要
以磁性纳米粒子为驱动液的家用正渗透污水回用装置，包括污水处理离心机、污水池、正渗透膜、净水容器、次级污水池;所述污水池与污水处理离心机连通;所述污水处理离心机连通与净水容器和次级污水池连通;所述正渗透膜设置在污水池和净水容器之间;所述净水器中设有汲取液，汲取液与污水处理离心机连接;所述汲取液为磁性纳米粒子。本发明有效的回用了处理后的生活污水，减少了生活污水的直接排放，为城市污水处理减轻了负担，较少了疾病传播的概率。
权利要求书
1.以磁性纳米粒子为驱动液的家用正渗透污水回用装置，其特征是，包 括污水处理离心机、污水池、正渗透膜、净水容器、次级污水池;所述污水 池与污水处理离心机连通;所述污水处理离心机连通与净水容器和次级污水 池连通;所述正渗透膜设置在污水池和净水容器之间;所述净水器中设有汲 取液，汲取液与污水处理离心机连接;所述汲取液为磁性纳米粒子。
2.根据权利要求1所述的以磁性纳米粒子为驱动液的家用正渗透污水回 用装置，其特征是，所述污水池与污水排出管道连通。
3.根据权利要求1所述的以磁性纳米粒子为驱动液的家用正渗透污水回 用装置，其特征是，所述净水容器与家用坐便器供水管道连通，净水容器与 供水管道连通处设有过滤网。
4.根据权利要求1所述的以磁性纳米粒子为驱动液的家用正渗透污水回 用装置，其特征是，所述正渗透膜为聚砜正渗透膜、聚醚砜正渗透膜、磺化 聚砜正渗透膜、聚砜酰胺正渗透膜、聚芳醚砜酮正渗透膜、聚芳醚腈酮正渗 透膜、共聚聚醚砜正渗透膜、聚偏氟乙烯正渗透膜、聚丙烯腈正渗透膜、醋 酸纤维素正渗透膜、聚乳酸正渗透膜、聚苯并咪唑(PBI)正渗透膜。
说明书
以磁性纳米粒子为驱动液的家用正渗透污水回用装置
技术领域
本发明涉及一种以磁性纳米粒子为驱动液的家用正渗透污水回用装置。
背景技术
生活污水是仅次于工业废水的又一主要污染源。城镇居民区每天排放大量 生活污水和固体垃圾，其中含有大量碳水化合物、氮、磷和硫等微生物营养 元素的有机物，还含有洗涤剂及多种病原微生物。当这些污染物进入水体后， 造成水中溶解氧大量消耗和促进水体富营养化，在厌氧菌作用下容易产生恶 臭物质，同时造成病原菌和病毒通过水媒介而使疾病蔓延。城市每人每日排 出的生活污水量为150-400L，其量与生活水平有密切关系。
另一方面，一些家务上却要用到纯净度并不是很高的水。然而，由于家庭 生活排放的污水附带有大量混合悬浮液，包括油脂类、水等液体物质，所以 在利用排放的污水前，须将液体加以分离才可再次利用，分离后的水的纯净 度虽没达到饮用水的标准，但是，我们可以将其用于浇花、拖地、冲马桶等。 因此，如何有效的回收利用生活污水是我们面临的一个复杂的社会问题。
发明内容
本发明所解决的技术问题在于提供一种以磁性纳米粒子为驱动液的家用 正渗透污水回用装置，以解决上述背景技术中提出的问题。
本发明所解决的技术问题采用以下技术方案来实现：

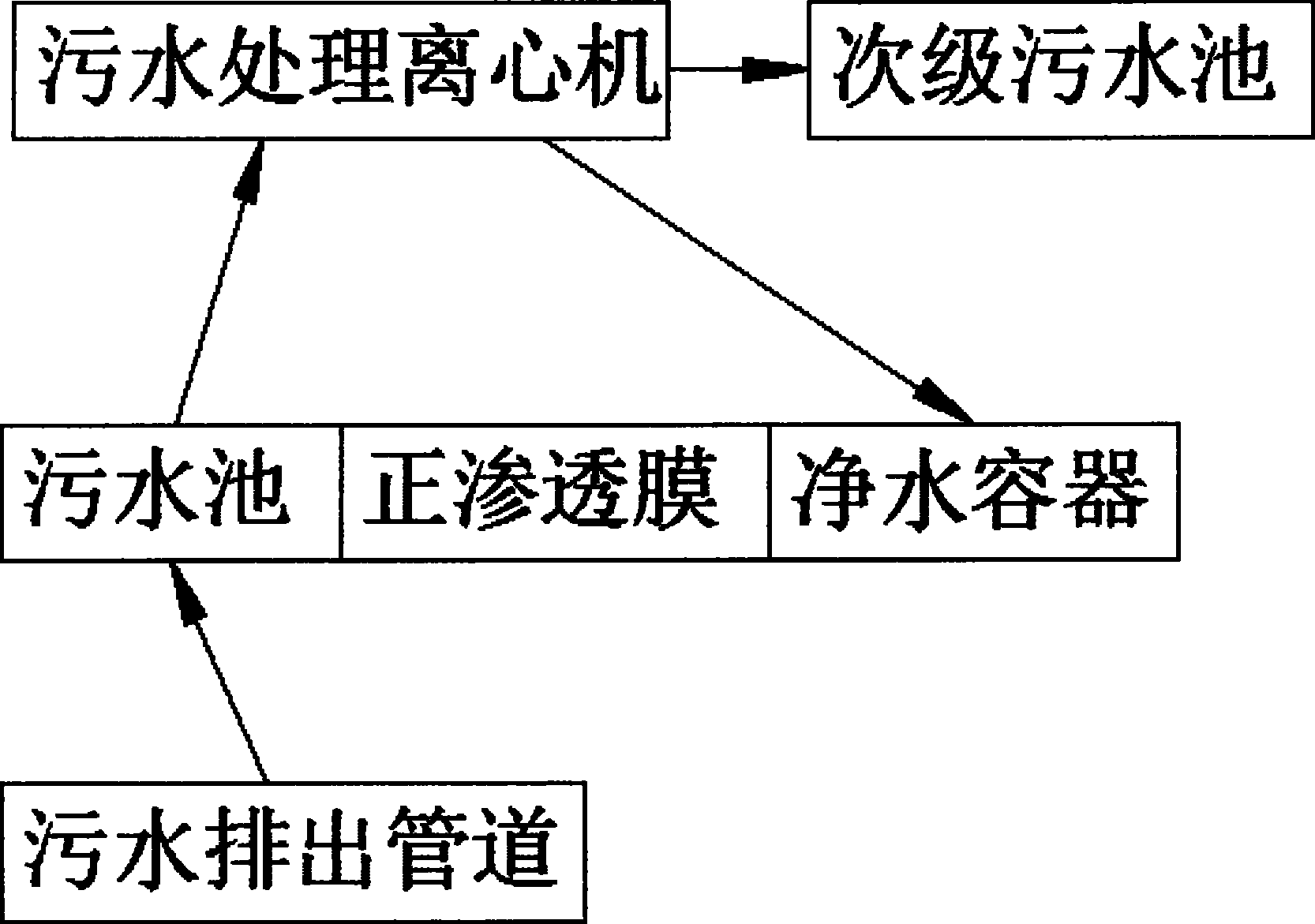

以磁性纳米粒子为驱动液的家用正渗透污水回用装置，包括污水处理离心 机、污水池、正渗透膜、净水容器、次级污水池;所述污水池与污水处理离 心机连通;所述污水处理离心机连通与净水容器和次级污水池连通;所述正 渗透膜设置在污水池和净水容器之间;所述净水器中设有汲取液，汲取液与 污水处理离心机连接;所述汲取液为磁性纳米粒子，可利用外加磁场实现亲 水磁性纳米驱动液的循环利用，其回收效率达到80%以上。
所述污水池与污水排出管道(如洗衣机排水口、厨房排水管道等)连通。
所述净水容器与家用坐便器供水管道连通，净水容器与供水管道连通处设 有过滤网。
所述正渗透膜为聚砜正渗透膜、聚醚砜正渗透膜、磺化聚砜正渗透膜、 聚砜酰胺正渗透膜、聚芳醚砜酮正渗透膜、聚芳醚腈酮正渗透膜、共聚聚醚 砜正渗透膜、聚偏氟乙烯正渗透膜、聚丙烯腈正渗透膜、醋酸纤维素正渗透 膜、聚乳酸正渗透膜、聚苯并咪唑(PBI)正渗透膜。
本发明与以往技术相比，具有以下优点：
本发明有效的回用了处理后的生活污水，减少了生活污水的直接排放， 为城市污水处理减轻了负担，较少了疾病传播的概率。
