申请日2014.09.28
公开(公告)日2014.12.17
IPC分类号A01K1/01
摘要
本发明公开了一种饲养猪的污水排放器，包括网架，网架为方体形状，网架的表面为镂空结构，网架内设有第一网板与第二网板，第一网板水平布置，第二网板呈竖直布置，第一网板与第二网板为镂空结构，网架内设有排水槽，排水槽内设有由金属材料制成的旋转筒，旋转筒与驱动电机连接。本发明的网架安装在饲养圈的底部，网架用于引流污水，驱动电机控制旋转管旋转，旋转管可以使污垢打碎，从而可以使网架内的排水槽更加顺畅;排污效率更加高。
权利要求书
1.一种饲养猪的污水排放器，包括网架，其特征在于：网架为方体形状，网架的表面为镂空结构，网架内设有第一网板与第二网板，第一网板水平布置，第二网板呈竖直布置，第一网板与第二网板为镂空结构，网架内设有排水槽，排水槽内设有由金属材料制成的旋转筒，旋转筒与驱动电机连接。
2.根据权利要求1所述的饲养猪的污水排放器，其特征在于：所述旋转筒与驱动电机通过旋转管连接。
3.根据权利要求2所述的饲养猪的污水排放器，其特征在于：所述旋转管通过旋转轴与驱动电机连接。
4.根据权利要求1所述的饲养猪的污水排放器，其特征在于：所述排水槽外接有引流管，引流管呈弯曲状，引流管的端部设有排水口。

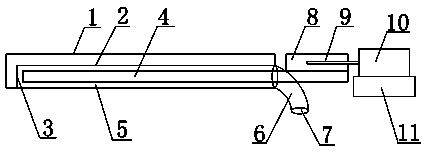

说明书
一种饲养猪的污水排放器
技术领域
本发明涉及一种排放器，具体涉及一种饲养猪的污水排放器。
背景技术
现有技术中，如专利ZL201110195206.0公开了污水自动提升排放装置属于污水处理技术领域，其结构外面为一箱体，内为污水存贮腔，箱体上面装有活动上盖和固定上盖，在箱体的一侧装有主要部件杂物分离反冲装置，该装置为一圆形筒体，以螺栓与箱体固定，外面为污水进口，与污水管路相接，污水进口的管口上装有防溢连接管，一端与管口相通，另一端与箱体相通，污水存贮腔内装有排污水泵，通过管路与杂物分离反冲装置里端口相接，杂物分离反冲装置上口装有单通阀，输出与外管路相接。该排放装置排污效率低，尤其是猪的污水。
发明内容
针对现有技术存在的不足，本发明提供了一种网架安装在饲养圈的底部，网架用于引流污水，驱动电机控制旋转管旋转，旋转管可以使污垢打碎，从而可以使网架内的排水槽更加顺畅;排污效率更加高的饲养猪的污水排放器。
为了实现上述目的，本发明是通过如下的技术方案来实现：
一种饲养猪的污水排放器，包括网架，网架为方体形状，网架的表面为镂空结构，网架内设有第一网板与第二网板，第一网板水平布置，第二网板呈竖直布置，第一网板与第二网板为镂空结构，网架内设有排水槽，排水槽内设有由金属材料制成的旋转筒，旋转筒与驱动电机连接。
进一步地，所述旋转筒与驱动电机通过旋转管连接。
进一步地，所述旋转管通过旋转轴与驱动电机连接。
进一步地，所述排水槽外接有引流管，引流管呈弯曲状，引流管的端部设有排水口。
本发明的有益效果：由于网架为方体形状，网架的表面为镂空结构，网架内设有第一网板与第二网板，第一网板水平布置，第二网板呈竖直布置，第一网板与第二网板为镂空结构，网架内设有排水槽，排水槽内设有由金属材料制成的旋转筒，旋转筒与驱动电机连接，所以网架安装在饲养圈的底部，网架用于引流污水，驱动电机控制旋转管旋转，旋转管可以使污垢打碎，从而可以使网架内的排水槽更加顺畅;排污效率更加高。
