申请日2014.11.12
公开(公告)日2015.04.15
IPC分类号C02F1/461; C02F101/20; C02F1/463
摘要
本实用新型公开了含重金属废水电化学回收处理装置，包括底板、顶板、侧板与电极板，底板、顶板以及侧板组成一个废水容纳腔，所述容纳腔的底板与侧板活动连接，通过给多块极板加直流电，在极板之间产生电场，使待处理的水流入极板的空隙。在该电场中，通电的极板会有一部分被消耗而进入水中;电场中的离子与非离子污染物被通电，并与电场中电离的产物以及消耗进入水中的极板发生氧化、还原或者絮凝反应，在此过程中，各种离子相互作用的结果，通常是以其最稳定的形式结合成固体颗粒，从水中沉淀出来，当沉淀到一定量后可以将底板抽出便于对固体颗粒中的金属进行回收处理。
权利要求书

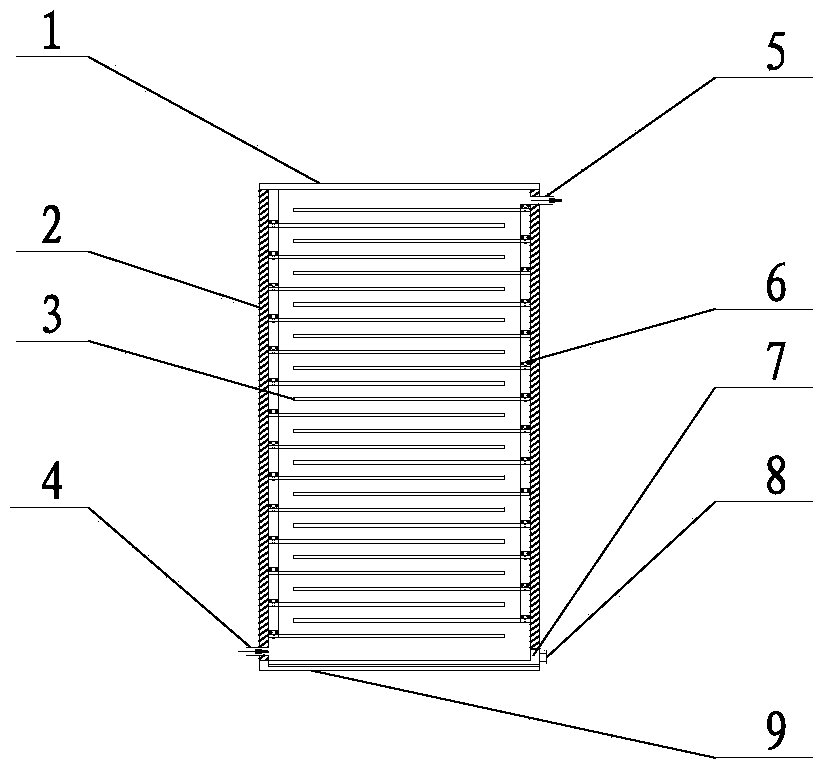

1.含重金属废水电化学回收处理装置，包括底板(9)、顶板(1)、侧板与电极板(3)，底板(9)、顶板(1)以及侧板组成一个废水容纳腔，所述侧板由一外侧板(2)和一内侧板(6)组成，所述外侧板(2)顶端和底端均长于所述内侧板(6)，电极板(3)设置在容纳腔内，并固定在内侧板(6)上，所述外侧板(2)底端设有入水口，顶端设有出水口，其特征在于：所述容纳腔内底板(9)上设有一装载金属颗粒和沉淀物的抽屉(7)，该抽屉(7)与容纳腔活动连接。
2. 根据权利要求1所述含重金属废水电化学回收处理装置，其特征在于：所述底板(9)上表面设有与抽屉(7)吻合的导轨。
3.根据权利要求1所述含重金属废水电化学回收处理装置，其特征在于：所述底板(9)抽取端设有把手(8)，所述抽屉(7)与底板(9)和外侧板(2)连接处设有密封圈。
说明书
一种含重金属废水电化学回收处理装置
技术领域
本实用新型涉及废水处理领域，具体说含重金属废水电化学回收处理装置。
背景技术
随着社会经济的发展，水体污染呈现多元化、规模化和不可预知性。而冶炼金废水和电镀废水含有大量的含酸含重金属废水，常规的处理方法是加入碱调整pH值，而加入石灰产生大量的渣，加入烧碱会有大量的盐类留在水体中，对环境有不同程度的污染，采用常规水处理工艺很难达到重金属达标的预期目标，而且成本比较高。所以发明含重金属废水电化学回收处理装置，提高pH值的应用基础研究，去除水中重金属并能将废水中的重金属回收，在环境保护中具有重要意义。
实用新型内容
针对上述技术问题，本实用新型提供含重金属废水电化学回收处理装置。
本实用新型解决上述技术问题所采用的技术方案为：
含重金属废水电化学回收处理装置，包括底板、顶板、侧板与电极板，底板、顶板以及侧板组成一个废水容纳腔，所述侧板由一外侧板和一内侧板组成，所述外侧板顶端和底端均长于所述内侧板，电极板设置在容纳腔内，并固定在内侧板上，所述外侧板底端设有入水口，顶端设有出水口，所述容纳腔内底板上设有一装载金属颗粒和沉淀物的抽屉，该抽屉与容纳腔活动连接。
作为本实用新型的进一步改进，所述侧板下端设有与底板吻合的导轨。
作为本实用新型的更进一步改进，所述底板上表面设有与抽屉吻合的导轨。
作为本实用新型的再进一步改进，所述底板抽取端设有把手，所述抽屉与底板和外侧板连接处设有密封圈。
从以上技术方案可知，本实用新型机构设计巧妙、合理，整体结构简单，使用电能代替昂贵的化学试剂的废水处理设备，能够同时祛除水中的多种重金属，铜、锌、锰、铬、砷、镍、镉、铅等的同时调整pH值，并便于沉淀物的清除，防止堵塞入水口。
