申请日2014.07.09
公开(公告)日2016.02.03
IPC分类号C02F9/14
摘要
一种小型喷漆废水处理工艺，它涉及污水处理技术领域，它的工艺流程是：废水经过格栅除去悬浮物进入调节池;水体流向气浮沉淀池另一端的过程中清水汇集于池体中部，从气浮池另一侧中部排水管进入调整池;废水在UASB厌氧反应池中与活性污泥中的厌氧菌充分接触消化，去除废水中的有机物;好氧池中布满填料，让活性污泥进行有氧呼吸，进一步把有机物分解成无机物。通过水面出水孔流入PAC反应池与混凝剂接触反应，进入PAM反应池与絮凝剂接触反应，通过斜管的清水溢入出水堰流入清水池。它采用全不锈钢结构，合理布局，充分利用建筑空间，具有施工方便，操作简单，建筑紧凑美观。
权利要求书
1.一种小型喷漆废水处理工艺，其特征在于它的工艺流程如下：
(一)、废水经过格栅除去悬浮物进入调节池，停留曝气后通过潜水泵抽起，在潜水泵管道中设置一段管道混合器，废水在此与接入的 PAC混凝剂反应，进入气浮池反应区后再与PAM絮凝剂反应，同时池内通过曝气分离浮渣和污泥，浮渣由气浮池上部刮渣机刮向排渣堰进入排渣管道，污泥由池底排泥管抽走;
(二)、水体流向气浮沉淀池另一端的过程中清水汇集于池体中部，从气浮池另一侧中部排水管进入调整池，废水在调整池中通过酸、碱药剂调节水质PH值，在流向中间池过程中充分反应，由中间池中的潜水泵抽入分水槽;
(三)、分水槽底部均匀分布管孔，接布水管在UASB厌氧反应池底均匀布水，废水在UASB厌氧反应池中与活性污泥中的厌氧菌充分接触消化，去除废水中的有机物，在上升过程中泥水分离，污泥沉降，多余污泥被池底污泥管抽走;清水溢入四周出水堰，通过水管流入好氧池底部;
(四)、好氧池中布满填料，池底曝气，让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，废水通过填料流向好氧池另一端上部，通过水面出水孔流入PAC反应池与混凝剂接触反应，然后经池底水孔进入PAM反应池与絮凝剂接触反应;
(五)、混合药剂的废水流入沉淀池下部，池内布满斜管协助污泥沉降，污泥被池底管道抽入污泥池，通过斜管的清水溢入出水堰流入清水池，此时清水池内水质已经达标，符合排放标准或回用条件;
(六)、气浮沉淀池中浮渣和污泥，UASB厌氧反应池和沉淀池内的污泥全部抽入污泥池，进一步沉降后，由污泥池底的管道抽入压泥机，滤干污泥，滤液回流至调节池，泥饼外运处理。
说明书
一种小型喷漆废水处理工艺
技术领域：
本发明涉及污水处理技术领域，具体涉及一种小型喷漆废水处理工艺。
背景技术：
现有的小水量(小于200m3/d)喷漆废水处理工程基本沿用传统工艺及相关设施设备，工艺不够先进，设施过于庞大、利用率低，设备溢出，直接导致资源浪费及企业成本增加。而且污水处理效果不易稳定，整体布局受到较大限制以至于难以达到美观的建筑效果等。
发明内容：
本发明的目的是提供一种小型喷漆废水处理工艺，它采用全不锈钢结构，合理布局，充分利用建筑空间，具有施工方便，操作简单，建筑紧凑美观。

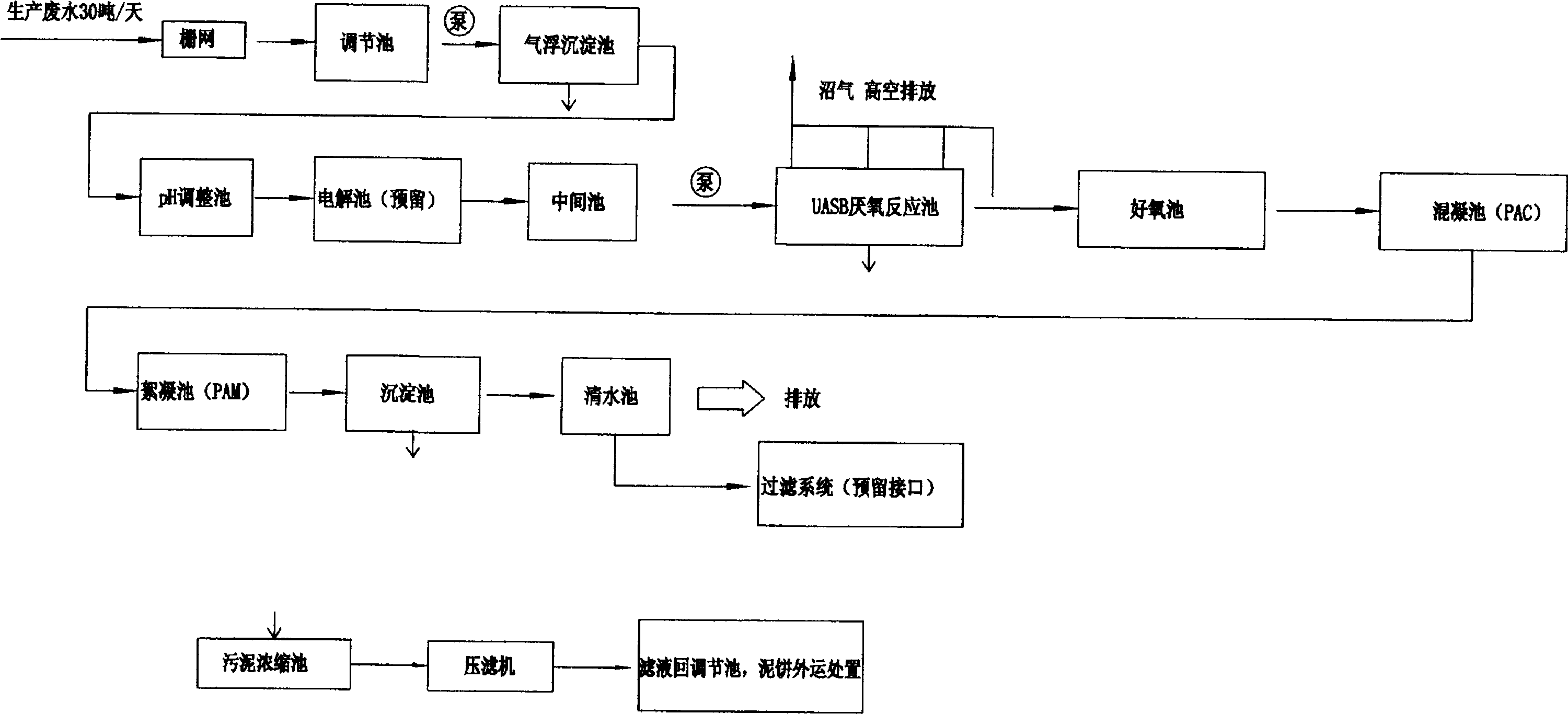

为了解决背景技术所存在的问题，本发明是采用以下技术方案：它的工艺流程如下：
一、废水经过格栅除去悬浮物进入调节池，停留曝气后通过潜水泵抽起，在潜水泵管道中设置一段管道混合器，废水在此与接入的 PAC混凝剂反应，进入气浮池反应区后再与PAM絮凝剂反应，同时池内通过曝气分离浮渣和污泥，浮渣由气浮池上部刮渣机刮向排渣堰进入排渣管道，污泥由池底排泥管抽走。
二、水体流向气浮沉淀池另一端的过程中清水汇集于池体中部，从气浮池另一侧中部排水管进入调整池。废水在调整池中通过酸、碱药剂调节水质PH值，在流向中间池过程中充分反应，由中间池中的潜水泵抽入分水槽。
三、分水槽底部均匀分布管孔，接布水管在UASB厌氧反应池底均匀布水。废水在UASB厌氧反应池中与活性污泥中的厌氧菌充分接触消化，去除废水中的有机物，在上升过程中泥水分离，污泥沉降，多余污泥被池底污泥管抽走;清水溢入四周出水堰，通过水管流入好氧池底部。
四、好氧池中布满填料，池底曝气，让活性污泥进行有氧呼吸，进一步把有机物分解成无机物。废水通过填料流向好氧池另一端上部，通过水面出水孔流入PAC反应池与混凝剂接触反应，然后经池底水孔进入PAM反应池与絮凝剂接触反应。
五、混合药剂的废水流入沉淀池下部，池内布满斜管协助污泥沉降。污泥被池底管道抽入污泥池，通过斜管的清水溢入出水堰流入清水池。此时清水池内水质已经达标，符合排放标准或回用条件。
六、气浮沉淀池中浮渣和污泥，UASB厌氧反应池和沉淀池内的污泥全部抽入污泥池，进一步沉降后，由污泥池底的管道抽入压泥机，滤干污泥，滤液回流至调节池，泥饼外运处理。
本发明具有以下有益效果：
1、设计工艺更加先进，科学合理;
2、系统运行平稳，出水持续达标;
3、建筑成本低廉，施工难度小，建材利用率高;
4、不锈钢制一体化结构，紧凑美观，省去防腐费用;
5、整个工程占地面积小，空间利用率高，人工操作简便。
