申请日2014.04.17
公开(公告)日2014.12.31
IPC分类号G01N33/00
摘要
一种反渗透水处理阻垢剂质量评价试验装置，包括：试验水箱、第一反渗透装置以及数字控制单元;所述第一反渗透装置由反渗透膜组件组成，具有给水进水口、浓水出水口以及淡水出水口;该给水出水口通过给水管与该试验水箱连通，该给水管的经由线上依次设置有增压泵、保安过滤器与高压泵;该装置为组合集箱式、可灵活移动。该试验装置能满足多种试验方法的要求，通过简单的阀门切换即能操作实现试验方法的变更。通用性强，可使用现场实际水源和模拟用户的使用水质、膜系统，有针对性地进行动态模拟试验。该装置安装有质量可靠、精度高的在线仪表，通过数字控制单元能实况监测给水、浓水和淡水的压力、水温、电导率、pH、压差、流量等水质指标。

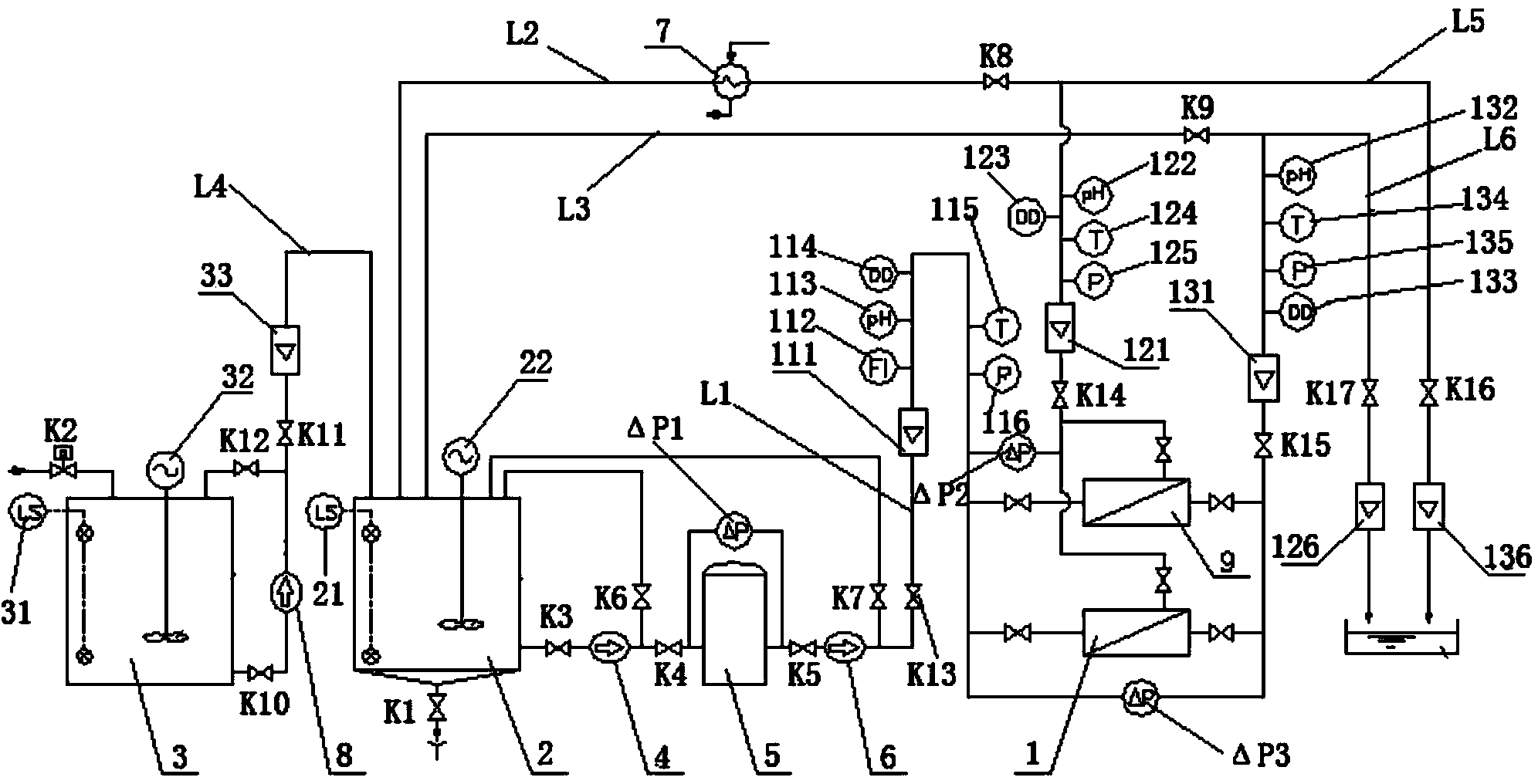

摘要附图
权利要求书
1.一种反渗透水处理阻垢剂质量评价试验装置,其特征在于：包括试验水箱、第一反渗透装 置以及数字控制单元;
所述第一反渗透装置由反渗透膜组件组成，具有给水进水口、浓水出水口以及淡水出水 口;该给水出水口通过给水管与该试验水箱连通，该给水管的经由线上依次布置有增压 泵、保安过滤器与高压泵;该浓水出水口通过浓水回流管与该试验水箱连通，该浓水回 流管上设置有浓水流量循环阀;该淡水出水口通过淡水回流管与该试验水箱连通，该淡 水回流管上设置有淡水流量循环阀;
该第一反渗透装置的浓水出水口与给水进水口之间设有浓水-给水压差计;
该第一反渗透装置的淡水出水口与给水进水口之间设有淡水-给水压差计;
该第一反渗透装置的给水进水口处、浓水出水口处、淡水出水口处均设有流量调节阀、 流量计、pH计、电导率表、温度计以及压力表;
所述浓水-给水压差计、淡水-给水压差计、流量计、pH计、电导率表、温度计以及压力 表分别与所述数字控制单元电连接。
2.根据权利要求1所述的一种反渗透水处理阻垢剂质量评价试验装置,其特征在于：还包括 与该第一反渗透装置结构相同且与其并联的第二反渗透装置;第一反渗透装置的给水进水 口、浓水出水口、淡水出水口处分别设有开关阀;第二反渗透装置的给水进水口、浓水出 水口、淡水出水口处分别设有开关阀。
3.根据权利要求2所述的一种反渗透水处理阻垢剂质量评价试验装置,其特征在于：该浓水 出水口通过一浓水外排管与外界连通，该浓水外排管上设有浓水流量外排调节阀与浓水外 排流量计;该淡水出水口通过一淡水外排管与外界连通，该淡水排水管上设有淡水流量外 排调节阀与淡水外排流量计。
4.根据权利要求3所述的一种反渗透水处理阻垢剂质量评价试验装置,其特征在于：还包括 通过补水管与试验水箱连通的补水箱;该补水管的经由线上依次布置有补水泵、补水阀以 及补水流量计。
5.根据权利要求4所述的一种反渗透水处理阻垢剂质量评价试验装置,其特征在于：补水箱 与补水泵的进水口之间设有补水泵进口阀,补水泵的出水口通过补水循环阀与补水箱连 接，形成补给水搅拌循环回路。
6.根据权利要求5所述的一种反渗透水处理阻垢剂质量评价试验装置,其特征在于：试验水 箱与增压泵的进水口之间设有试验水箱出水阀，增压泵的出水口与试验水箱通过增压泵循 环阀连接，形成给水搅拌循环回路。
7.根据权利要求6所述的一种反渗透水处理阻垢剂质量评价试验装置,其特征在于：高压泵 的出水口与试验水箱通过一高压泵循环阀连接，形成给水高压循环回路。
8.根据权利要求7所述的一种反渗透水处理阻垢剂质量评价试验装置,其特征在于：该浓水 回流管上设置有恒温装置。
9.根据权利要求8所述的一种反渗透水处理阻垢剂质量评价试验装置,其特征在于：所述恒 温装置为一制冷器。
10.根据权利要求1所述的一种反渗透水处理阻垢剂质量评价试验装置,其特征在于：还包括 设置在给水进水口处的淤塞指数测定仪，其与数字控制单元电连接。
说明书
一种反渗透水处理阻垢剂质量评价试验装置
技术领域
本实用新型涉及一种反渗透水处理阻垢剂质量评价试验装置。
背景技术
反渗透技术，是当今最先进和最节能有效的膜分离技术。其原理是在高于溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些物质和水分离开来。随着水污染的日益严重，反渗透纯水技术已成为解决水资源短缺的最有发展前途的技术之一。
在反渗透膜上形成污垢与沉积物垢会使水处理系统性能恶化，并需要提前更换反渗透膜。积聚在反渗透膜上的污垢与沉淀物将造成渗透性能恶化，透过量减少，频繁停机，水耗量增多以及能耗增大。为了减缓或抑制膜的污堵，保证反渗透系统长期有效地运行，清除反渗透膜上无机垢、有机污垢和生物污垢，必须添加反渗透水处理药剂。因此，对反渗透膜水处理药剂评价方法至关重要。
目前广泛使用的反渗透膜阻垢剂的评价方法包括静态评价法和动态评价法。静态法是一种实验室评价方法，特点是设备简单、试验时间短，能够一定程度反映阻垢剂性能的好坏;动态法是一种介于实验室和现场的评价方法，通过模拟现场水质，利用小型反渗透装置对反渗透膜阻垢剂进行评价。测定进水、产水和浓水中结晶离子浓度、设备脱盐率、系统压降、产水量等指标，考察膜的结垢情况。
目前，我国对反渗透水处理阻垢剂评价方法的建立工作相对较少，基本停留在应用循环水药剂评价方法上，而市售的循环水阻垢剂性能评定装置(静态、动态)主要是上世纪八十年代初按化工行业标准研制的，在可靠性和功能上都无法适应用户的需要，这样极不利于反渗透膜阻垢剂的正确选用和新型高效反渗透膜阻垢剂的研制。
每年国内外都有新型反渗透专用阻垢剂问世，阻垢剂产品说明书提供的加药剂量、适用条件等缺乏针对性，与用户具体水质条件存在较大偏差，常常需要在用户反渗透设备长期运行中监测和积累阻垢剂性能数据。尽管这与反渗透系统实际运行情况一致，但这些数据仅针对当地具体水源水质和特定的膜系统，且现场测试时间长、药剂消耗量相当大，具备一定的风险性。因此，需要研发一种适用于用户客观、科学、可靠评价阻垢剂性能试验装置，以指导用户最优化地选用阻垢剂。
实用新型内容
针对阻垢剂性能的多面性、反渗透系统的复杂性，以及现有评价手段的局限性，本实用 新型专利解决的技术方案是，研制一种反渗透水处理阻垢剂质量评价试验装置。
为了达到上述目的，本实用新型采用以下技术方案：一种反渗透水处理阻垢剂质量评价试验装置，包括：试验水箱、第一反渗透装置以及数字控制单元;
所述第一反渗透装置由反渗透膜组件组成，具有给水进水口、浓水出水口以及淡水出水口;该给水出水口通过给水管与该试验水箱连通，该给水管的经由线上依次布置有增压泵、保安过滤器与高压泵;该浓水出水口通过浓水回流管与该试验水箱连通，该浓水回流管上设置有浓水流量循环阀;该淡水出水口通过淡水回流管与该试验水箱连通，该淡水回流管上设置有淡水流量循环阀;
该第一反渗透装置的浓水出水口与给水进水口之间设有浓水-给水压差计;
该第一反渗透装置的淡水出水口与给水进水口之间设有淡水-给水压差计;
该第一反渗透装置的给水进水口处、浓水出水口处、淡水出水口处均设有流量调节阀、流量计、pH计、电导率表、温度计以及压力表;
所述浓水-给水压差计、淡水-给水压差计、流量计、pH计、电导率表、温度计以及压力表分别与所述数字控制单元电连接。
相比于现有技术，本实用新型的有益效果是该装置为组合集箱式、可灵活移动。该试验装置的管系、阀门配制能满足阶梯排水法、阶梯加药法、间歇补排水法、连续补排水法、给水浓水对比法等5种试验方法的要求，通过简单的阀门切换即能操作实现5种试验方法的变更。通用性强，可使用现场实际水源和模拟用户的膜系统，有针对性地进行动态模拟试验。该装置安装有质量可靠、精度高的在线仪表，能实况监测给水、浓水和淡水的压力、水温、电导率、pH、压差、流量等水质指标。在线仪表通过PLC编程，按一定时间间隔进行数据采集，将采集的电信号转换成指标数据，集中输出到电脑，自动显示并记录运行数据。该装置监测指标敏感、数据可靠、操作简单。而且将反渗透阻垢剂性能评价不简单化为阻垢作用，同时也考虑阻垢剂的微生物滋长作用、与絮凝剂生成胶体沉积物、水流通道狭窄诸问题引起的反渗透膜污堵、系统故障等，能真实地反映反渗透系统的运行工况。
进一步，还包括与该第一反渗透装置结构相同且与其并联的第二反渗透装置;第一反渗透装置的给水进水口、浓水出水口、淡水出水口处分别设有开关阀;第二反渗透装置的给水进水口、浓水出水口、淡水出水口处分别设有开关阀。该第二反渗透装置并联在该第一反渗透装置上，在功能上与该第一反渗透装置一致，当其中一个不能工作时，另外一个也可以工作，保证装置随时都能工作，可以提高装置的冗余性。
进一步，该浓水出水口通过一浓水外排管与外界连通，该浓水外排管上设有浓水流量外排调节阀与浓水外排流量计;该淡水出水口通过一淡水外排管与外界连通，该淡水排水管上 设有淡水流量外排调节阀与淡水外排流量计。可以将部分的浓水或淡水外排到地沟。
进一步，还包括通过补水管与试验水箱连通的补水箱;该补水管的经由线上依次布置有补水泵、补水阀以及补水流量计。用于当试验水箱的给水不足时补充给水。
进一步，补水箱与补水泵的进水口之间设有补水泵进口阀,补水泵的出水口通过补水循环阀与补水箱连接，形成补给水搅拌循环回路。
进一步，试验水箱与增压泵的进水口之间设有试验水箱出水阀，增压泵的出水口与试验水箱通过增压泵循环阀连接，形成给水搅拌循环回路。
进一步，高压泵的出水口与试验水箱通过一高压泵循环阀连接，形成给水高压循环回路。
进一步，该浓水回流管上设置有恒温装置。由于在装置运行过程中，增压泵与高压泵会产生一定量的热，引起循环回路水温升高，有可能会影响反应过程，促使沉积物的生成，通过设置恒温装置可以稳定装置的运行温度。
进一步，所述恒温装置为一制冷器。
进一步，还包括设置在给水进水口处的淤塞指数测定仪，其与数字控制单元电连接
