申请日2014.09.05
公开(公告)日2015.01.14
IPC分类号C02F9/06
摘要
本实用新型涉及一种内循环式电絮凝膜废水处理装置，主要由抽吸泵、空压机、装置容器、膜组件、进水管、直流电源、电极对组成，装置容器上部为圆柱体，上部空间被隔板分隔成左右两个空间，左边装有一对以上的电极对，右边装有一个以上的膜组件，其膜元件可以为平板微滤膜、超滤膜或纳滤膜，膜组件上部和抽吸泵连接，膜组件下边装有曝气板，装置容器下部为圆锥形，并装有排泥阀，该装置在空压机曝气作用下冲刷平板膜表面的沉积物，有效控制膜污染，使装置中溶液形成内循环流动模式，具有结构简单、电絮凝及膜分离效率高、运行成本低、操作简单、寿命长等优点，非常适用于生活及各类废水的有效处理。
权利要求书

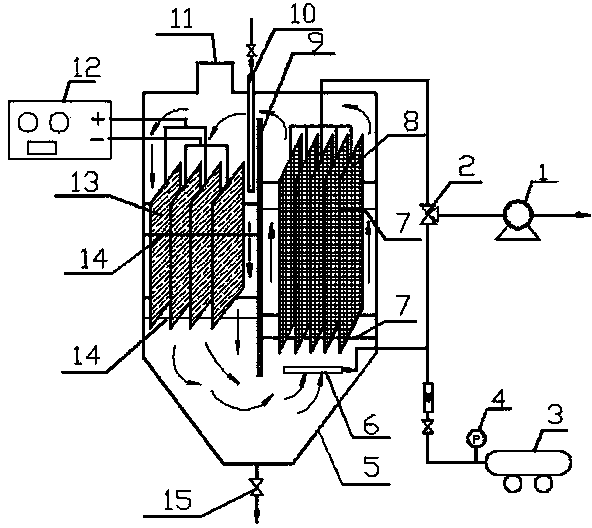

1.一种内循环式电絮凝膜废水处理装置，其特征在于，由抽吸泵(1)、空压机(3)、装置容器(5)、膜组件(8)、进水管(10)、直流电源(12)、电极对(13)组成，装置容器(5)上部为圆柱体，上部空间被隔板(9)分隔成左右两个空间，左边装有一对以上的电极对(13)，电极对(13)通过非导电性固定杆(14)固定，电极对(13)和直流电源(12)连接;隔板(9)右边装有一个以上的膜组件(8)，膜组件(8)上部和抽吸泵(1)连接，膜组件(8)下边装有曝气板6)，膜组件(8)通过固定杆(7)固定;曝气板(6)和空压机(3)相连;装置容器(5)下部为圆锥形，并装有排泥阀(15)，空压机(3)通过三通阀(2)和抽吸泵(1)及膜组件8)连接;装置容器(5)顶部设有排气口(11)和进水管(10)。
说明书
一种内循环式电絮凝膜废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种内循环式电絮凝膜废水处理装置。
背景技术
在人类各类生活与生产活动，伴随着各种有毒有害的污染物的出现，其产生量呈逐年增加的趋势，进入水体环境中后必然会对人类健康造成极大的威胁，必须加以有效处理。
絮凝是水处理技术中非常重要的物理化学操作过程之一，该技术可以使废水中的污染物脱稳，使小颗粒物并聚成大颗粒物，再通过离心、沉降或过滤方式将大颗粒物除去。但在目前的实际应用过程中，其可接受程度正逐渐变小，存在一些需要克服的问题，如需要大量昂贵的化学试剂，絮凝过程中会产生大量的污泥，这些污泥如果不经过妥善处理，还会产生二次污染。通过化学和电学途径而形成的电絮凝技术可以较好地克服这些问题，电絮凝技术是在直流电的作用下，以铝、铁等金属为阳极而被溶蚀，产生Al3+、Fe3+等离子，再经过水解、聚合及亚铁的氧化过程，并生产各种羟基络合物、多核羟基络合物以至氢氧化物，使废水中污染物凝聚，另外，污染物颗粒在电场中泳动而脱稳聚沉，同时由于阳极的氧化作用和阴极的还原作用，能去除水中多种污染物。但是脱稳聚集后的形成的絮状物需要通过离心、沉降或过滤方式进一步分离，如通过膜分离技术可以实现快速分离。如专利CN201020227948.8将电极直接安装在中空纤维膜组件中，通过离心泵循环，虽然能实现快速絮状物和清水的快速分离，但电极板和分离膜之间距离非常近，金属阳极产生的部分Al3+、Fe3+等离子经水解后，其粒径非常小，还来不及生产羟基络合物，在离心泵压力驱动作用下容易进入膜孔产生堵塞作用，产生严重的膜污染，当然可以通过提高膜面速度加以减缓，但其代价就是增加能耗;另外，由于金属阳极必须定期更换，则要打开膜壳，其劳动强度较大。又如CN201110335113.3公开了一种超声、磁场、脉冲电絮凝和膜复合处理废水的方法及装置，采用了5台水泵，其能耗非常高，膜过滤为死端模式，膜面滤饼形成后清水流出速度非常低，严重影响了生产效率。
实用新型内容
本实用新型针对上述现有技术的不足，提供一种内循环式电絮凝膜废水处理装置，该装置在空压机曝气作用下冲刷平板膜表面的沉积物，有效控制膜污染，使装置中溶液形成内循环流动模式，具有结构简单、电絮凝及膜分离效率高、运行成本低、操作简单、寿命长等优点，非常适用于生活及各类废水的有效处理。
为达到以上目的，本实用新型采用以下技术方案：本实用新型涉及一种内循环式电絮凝膜废水处理装置，由抽吸泵、空压机、装置容器、膜组件、进水管、直流电源、电极对组成。装置容器上部为圆柱体，上部空间被隔板分隔成左右两个空间，左边装有一对以上的电极对，其电极材料为铁、铝、钛、锌中的一种或几种配合，电极对通过非导电性固定杆固定，电极对和直流电源连接;隔板右边装有一个以上的膜组件，膜组件中的膜元件为平板微滤膜、超滤膜或纳滤膜;膜组件上部和抽吸泵连接，膜组件下边装有曝气板，膜组件通过固定杆固定;曝气板和空压机相连;装置容器下部为圆锥形，并装有排泥阀，空压机通过三通阀和抽吸泵及膜组件连接;装置容器顶部设有排气口和进水管。
本实用新型的优点在于：在空压机曝气作用下冲刷平板膜表面的沉积物，可有效控制膜污染，使装置中溶液形成内循环流动模式，提供氧气增强电解过程的氧化还原作用，能消除部分有机物，同时形成较明显的气浮与絮凝作用，使废水中的污染物充分脱稳并聚成大颗粒物，被分离膜截留，在形成较大聚集物后并沉积在装置底部，可实现定期排泥处理，另外，通过空压机反冲污染的平板膜，从而实现分离膜清洗与再生操作。另外，装置中的电极对及平板滤膜十分容易安装，具有结构简单、电絮凝及膜分离效率高、运行成本低、操作简单、寿命长等优点，非常适用于生活及各类废水的有效处理。
