申请日2014.01.25
公开(公告)日2014.07.02
IPC分类号E03F5/20; E03F7/00
摘要
本实用新型公开了一种用于污水池的自动虹吸抽水装置，包括储水池、依次相连的水箱、进水管和过滤箱，所述过滤箱设置在所述储水池内，所述进水管呈U型且其出口设置在所述过滤箱的上部，所述过滤箱的下部设置有滤料，所述过滤箱的底部与所述储水池相通，所述过滤箱的上部设置有出水口，所述出水口连接有一套管，所述套管内设置有与所述套管同轴线安装的虹吸管，所述虹吸管的出口伸入至所述储水池内，所述虹吸管内设置有一水平布置的节流板，所述节流板的中间设置有通孔，所述节流板与所述出水口位于同一水平位置。本实用新型具有结构简单、方便实用的优点。
权利要求书
1.一种用于污水池的自动虹吸抽水装置，其特征在于：包括储水池、依次 相连的水箱、进水管和过滤箱，所述过滤箱设置在所述储水池内，所述进水管 呈U型且其出口设置在所述过滤箱的上部，所述过滤箱的下部设置有滤料，所 述过滤箱的底部与所述储水池相通，所述过滤箱的上部设置有出水口，所述出 水口连接有一套管，所述套管内设置有与所述套管同轴线安装的虹吸管，所述 虹吸管的出口伸入至所述储水池内，所述虹吸管内设置有一水平布置的节流板， 所述节流板的中间设置有通孔，所述节流板与所述出水口位于同一水平位置。
2.根据权利要求1所述的用于污水池的自动虹吸抽水装置，其特征在于：
所述套管的底部设置有集污斗。
3.根据权利要求1或2所述的用于污水池的自动虹吸抽水装置，其特征在 于：所述滤料为石英砂或白煤。
说明书
一种用于污水池的自动虹吸抽水装置
技术领域
本实用新型涉及给排水技术领域，具体涉及一种用于污水池的自动虹吸抽 水装置。
背景技术
目前污水池所使用的抽水设备其结构简单，当下水口堵塞时，污水池的水 位会不断上涨，如果抽水设备出现异常，可能导致污水溢出污水池，造成一些 损失。
实用新型内容
针对现有技术存在的不足，本实用新型的目的是提供一种结构简单、能够 自动排水的用于污水池的自动虹吸抽水装置。
为了实现上述目的，本实用新型采用的技术方案是：

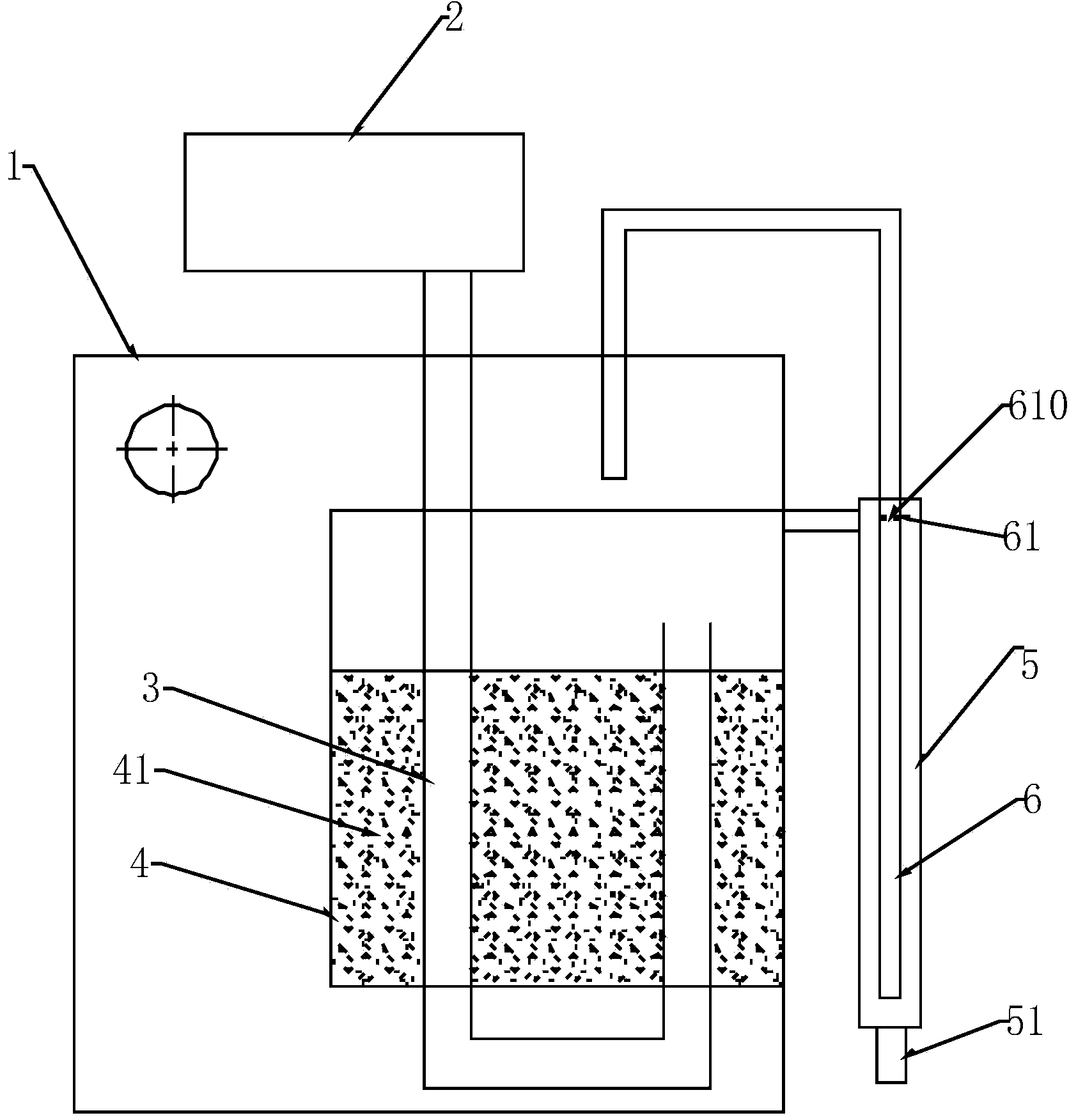

一种用于污水池的自动虹吸抽水装置，包括储水池、依次相连的水箱、进 水管和过滤箱，所述过滤箱设置在所述储水池内，所述进水管呈U型且其出口 设置在所述过滤箱的上部，所述过滤箱的下部设置有滤料，所述过滤箱的底部 与所述储水池相通，所述过滤箱的上部设置有出水口，所述出水口连接有一套 管，所述套管内设置有与所述套管同轴线安装的虹吸管，所述虹吸管的出口伸 入至所述储水池内，所述虹吸管内设置有一水平布置的节流板，所述节流板的 中间设置有通孔，所述节流板与所述出水口位于同一水平位置。
作为上述技术方案的进一步改进：
所述套管的底部设置有集污斗。
所述滤料为石英砂或白煤。
与现有技术相比，本实用新型的有益效果：
本实用新型的抽水装置在储水池内设置有滤料，当水流至过滤箱的上部， 通过滤料过滤后流到储水池，经储水池的出水口排出;当滤料堵塞后，过滤箱 的上部的压力则会逐渐增大，这时水则会通过过滤箱上部的出水口通过套管， 再从套管的底部的虹吸管进口进入，经过节流板的通孔后再流入至储水池内， 由于虹吸管内水的流动，会带动储水池内的水从过滤箱的底部反冲滤料，从而 对滤料进行反冲洗，当滤料疏通后，水会从滤料流入至储水池内，过滤箱内的 压力减少，虹吸管内的水则不会再流动，从而进行正常的排水。本实用新型的 套管内设置有集污斗，能够对水中的杂物进行收集，防止管道内堵塞。
