申请日2014.01.26
公开(公告)日2014.07.16
IPC分类号C10L5/46; C10L5/44
摘要
本实用新型涉及一种污泥秸秆造粒干燥一体机，包括套筒、造粒器、减速箱、电机、螺旋杆轴系、轴承、微波发生器;套筒的上端设有与套筒相通的泥斗、电机和减速箱;螺旋杆轴系穿设在整个套筒内，螺旋杆轴系的上端通过联轴器及减速箱与电机连接;造粒器将套筒分隔成送料区和干燥区;螺旋杆轴系穿过造粒器，且与造粒器之间设有轴承;螺旋杆轴系位于送料区的部分设有送料螺旋叶片，位于干燥区的部分设有搅拌叶片;造粒器上钻有连通送料区和干燥区的排料小孔;套筒位于造粒器下方的侧壁上设有微波发生器、排气孔和秸秆进料口;套筒的底部设有用于排料的炉门。本实用新型集成化高，采用全新的污泥造粒技术，提高了生产效率，降低了生产成本。
权利要求书

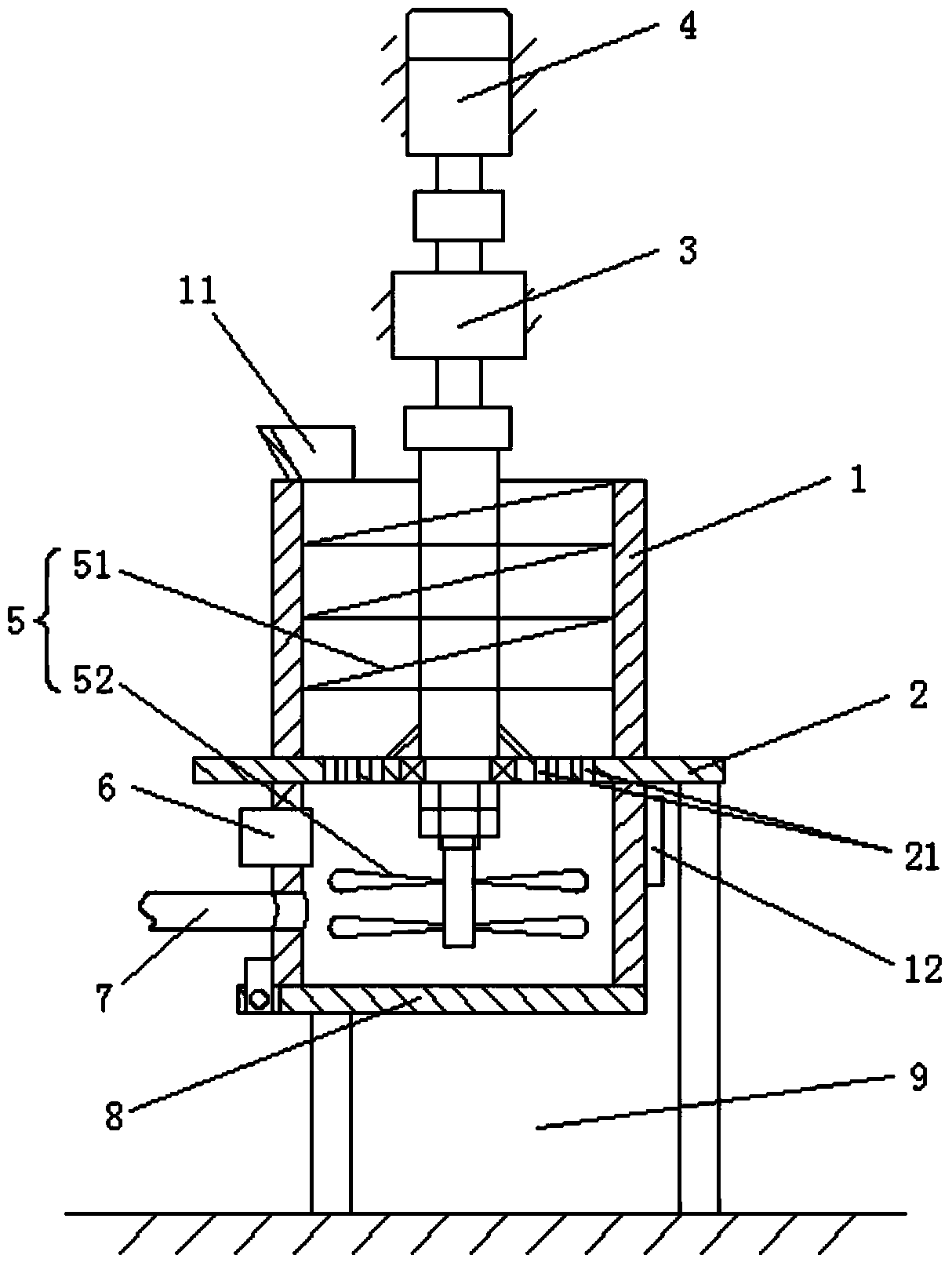

1.一种污泥秸秆造粒干燥一体机;其特征在于：包括套筒(1)、造粒器(2)、减 速箱(3)、电机(4)、螺旋杆轴系(5)、轴承、微波发生器(6);所述套筒(1)的上 端设有与套筒(1)相通的泥斗(11)、电机(4)和减速箱(3);所述螺旋杆轴系(5) 穿设在整个套筒(1)内，螺旋杆轴系(5)的上端通过联轴器及减速箱(3)与电机(4) 连接;所述造粒器(2)将套筒(1)分隔成送料区和干燥区;所述螺旋杆轴系(5)穿 过造粒器(2)，且与造粒器(2)之间设有轴承;所述螺旋杆轴系(5)位于送料区的部 分设有送料螺旋叶片(51)，位于干燥区的部分设有搅拌叶片(52);所述造粒器(2) 上钻有连通送料区和干燥区的排料小孔(21);所述套筒(1)位于造粒器(2)下方的 侧壁上设有微波发生器(6)、排气孔(12)和秸秆进料口(7);所述套筒(1)的底部 设有用于排料的炉门(8)。
2.根据权利要求1所述的一种污泥秸秆造粒干燥一体机，其特征在于：所述秸秆 进料口(7)位于微波发生器(6)的下方。
3.根据权利要求2所述的一种污泥秸秆造粒干燥一体机，其特征在于：所述套筒 (1)的底部与炉门(8)通过铰链连接。
4.根据权利要求3所述的一种污泥秸秆造粒干燥一体机，其特征在于：所述炉门 (8)的一处与套筒(1)通过铰链连接，与该处相隔120°和240°的两个位置均设有 转动挂钩(81);所述套筒(1)的底部与两个转动挂钩(81)对应的位置设有销轴环(13)， 炉门(8)通过转动挂钩(81)挂入对应的销轴环(13)内将套筒(1)的底部封堵住。
5.根据权利要求4所述的一种污泥秸秆造粒干燥一体机，其特征在于：所述轴承 的上方设有轴瓦。
6.根据权利要求1至5其中之一所述的一种污泥秸秆造粒干燥一体机，其特征在 于：还包括过滤除臭装置(9);所述过滤除臭装置(9)固定设置在排气孔(12)的外 部。
说明书
一种污泥秸秆造粒干燥一体机
技术领域
本实用新型涉及一种用于制造污泥秸秆混合燃料的机器，特别涉及一种污泥秸秆造 粒干燥一体机。
背景技术
随着我国城市化的快速推进，市政污泥的产生数量在不断增长。据统计，全国每年 污泥总产生量将很快突破3000万吨。由于城市工业园区的大量存在，生活污水处理厂 常常会混入工业废水，致使污泥中重金属含量偏高。目前国内对污泥的处理方法以填埋 为主，资源化能源利用率低。研究表明，污泥的着火和燃尽特性均较好。焚烧减量明显， 是国际上污泥处理的方向之一。但污泥自身热值较低，约1500kcal/kg。如果将半干污泥 与辅助燃料(煤、木屑、秸秆等)等混合后制得的污泥衍生燃料，比污泥直接燃烧具有 更好的燃烧性。
对于我国农业比较发达的地区，存在着大量植物秸秆无法处理，多年来秸秆田间直 接焚烧已对环境造成了严重污染。因此污泥和植物秸秆混合制得的衍生燃料是具有非常 重要的意义的。
目前，在制造以上衍生燃料时，需要先用造粒机对污泥进行造粒，再用搅拌机将污 泥粒料与植物秸秆进行搅拌混料制成衍生燃料。由于造粒和混料采用两台机器，因此生 产成本比较高，而且生产效率比较低。
实用新型内容
本实用新型的目的是提供一种污泥秸秆造粒干燥一体机，该机器将污泥造粒及与秸 秆混料同时进行，提高生产效率，减少生产成本。
实现本实用新型目的的技术方案是：本实用新型包括套筒、造粒器、减速箱、电机、 螺旋杆轴系、轴承、微波发生器;所述套筒的上端设有与套筒相通的泥斗、电机和减速 箱;所述螺旋杆轴系穿设在整个套筒内，螺旋杆轴系的上端通过联轴器及减速箱与电机 连接;所述造粒器将套筒分隔成送料区和干燥区;所述螺旋杆轴系穿过造粒器，且与造 粒器之间设有轴承;所述螺旋杆轴系位于送料区的部分设有送料螺旋叶片，位于干燥区 的部分设有搅拌叶片;所述造粒器上钻有连通送料区和干燥区的排料小孔;所述套筒位 于造粒器下方的侧壁上设有微波发生器、排气孔和秸秆进料口;所述套筒的底部设有用 于排料的炉门。
上述秸秆进料口位于微波发生器的下方。
上述套筒的底部与炉门通过铰链连接。
上述炉门的一处与套筒通过铰链连接，与该处相隔120°和240°的两个位置均设 有转动挂钩;所述套筒的底部与两个转动挂钩对应的位置设有销轴环，炉门通过转动挂 钩挂入对应的销轴环内将套筒的底部封堵住。
上述轴承的上方设有轴瓦。
同时还包括过滤除臭装置;所述过滤除臭装置固定设置在排气孔的外部。
本实用新型具有积极的效果：(1)本实用新型集成性高，将制作污泥秸秆衍生燃料 集成到一台机器上，提高生产效率，降低生产成本;(2)本实用新型采用全新的污泥造 粒技术，污泥干燥效果更好更快，从而使得生产效率得到大大的提高，并且提高了衍生 燃料的质量。
