申请日2014.01.26
公开(公告)日2014.07.23
IPC分类号B01D53/78; B01D53/04; B01D53/26; B01D53/68
摘要
本实用新型公开了一种PVB废水电解尾气处理装置，包括吸收洗涤塔、引风机和烟囱，吸收洗涤塔内的下部为洗涤区，洗涤区内装有浓度为5%以上的NaOH溶液，吸收洗涤塔内的上部依次设有干燥区和吸附区，干燥区内装有硅胶干燥剂，吸附区内装有活性炭吸附剂，吸收洗涤塔的中下部塔壁上设有进气管，吸收洗涤塔的顶部塔壁上设有出气口，出气口通过气管与引风机的入口连接，引风机的出口与烟囱相通连接。本实用新型将尾气经过洗涤和吸收(即吸附)处理，能去除尾气中的氯气、丁醛和氯化氢，净化效果优良，处理后的气体达到大气排放标准，而且集中于洗涤吸收塔内完成，整个装置结构简单、紧凑，占用空间小，运行成本低。
权利要求书
1.一种PVB废水电解尾气处理装置，其特征在于：包括吸收洗涤塔、引 风机和烟囱，所述吸收洗涤塔内的下部为洗涤区，所述洗涤区内装有浓度为5% 以上的NaOH溶液，所述吸收洗涤塔内的上部依次设有干燥区和吸附区，所述 干燥区内装有硅胶干燥剂，所述吸附区内装有活性炭吸附剂，所述吸收洗涤塔 的中下部塔壁上设有进气管，所述吸收洗涤塔的顶部塔壁上设有出气口，所述 出气口通过气管与所述引风机的入口连接，所述引风机的出口与所述烟囱相通 连接。
2.根据权利要求1所述的PVB废水电解尾气处理装置，其特征在于：所 述PVB废水电解尾气处理装置还包括循环泵和喷头，所述洗涤区与所述循环泵 的入口相通连接，所述循环泵的出口通过液管与所述喷头的入口连接，所述喷 头安装于所述吸收洗涤塔内并位于所述洗涤区的上方同时位于所述干燥区的下 方，所述进气管位于所述洗涤区以上的位置。
3.根据权利要求2所述的PVB废水电解尾气处理装置，其特征在于：所 述循环泵安装于所述吸收洗涤塔内或外。
4.根据权利要求1所述的PVB废水电解尾气处理装置，其特征在于：所 述NaOH溶液为饱和溶液。
说明书
一种PVB废水电解尾气处理装置
技术领域
本实用新型涉及一种尾气处理装置，尤其涉及一种PVB废水电解尾气处理 装置。
背景技术
聚乙烯醇缩丁醛(简称PVB)是由聚乙烯醇(简称PVA)与丁醛在酸催化下 缩合的产物。现有化工生产中会产生一种高浓度酸性有机废水，主要含PVB、 PVA、丁醛和盐酸，经检测，化学需氧量COD约20000mg/L，氯离子约10000mg/L， pH<1。
上述高浓度酸性有机废水可用电解池预处理去除90%的还原性物质是COD 降低后，再进行生化反应，从而使废水达到回收用洗涤水标准。
在上述电解池中，阳极极板上发生的反应为：2Cl--2e→Cl2，同时因电解池 底部设有曝气装置，废水中部分丁醛和盐酸会被空气吹脱出来，因此电解池产 生的废气为氯气、丁醛、氯化氢和空气混合气体。这种混合气体达不到大气排 放标准，必须进行处理才行，目前的尾气处理装置要么难以实现对这种混合气 体的有效净化处理，要么结构复杂、成本高。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种效果优良且结构简 单的PVB废水电解尾气处理装置。
本实用新型通过以下技术方案来实现上述目的：

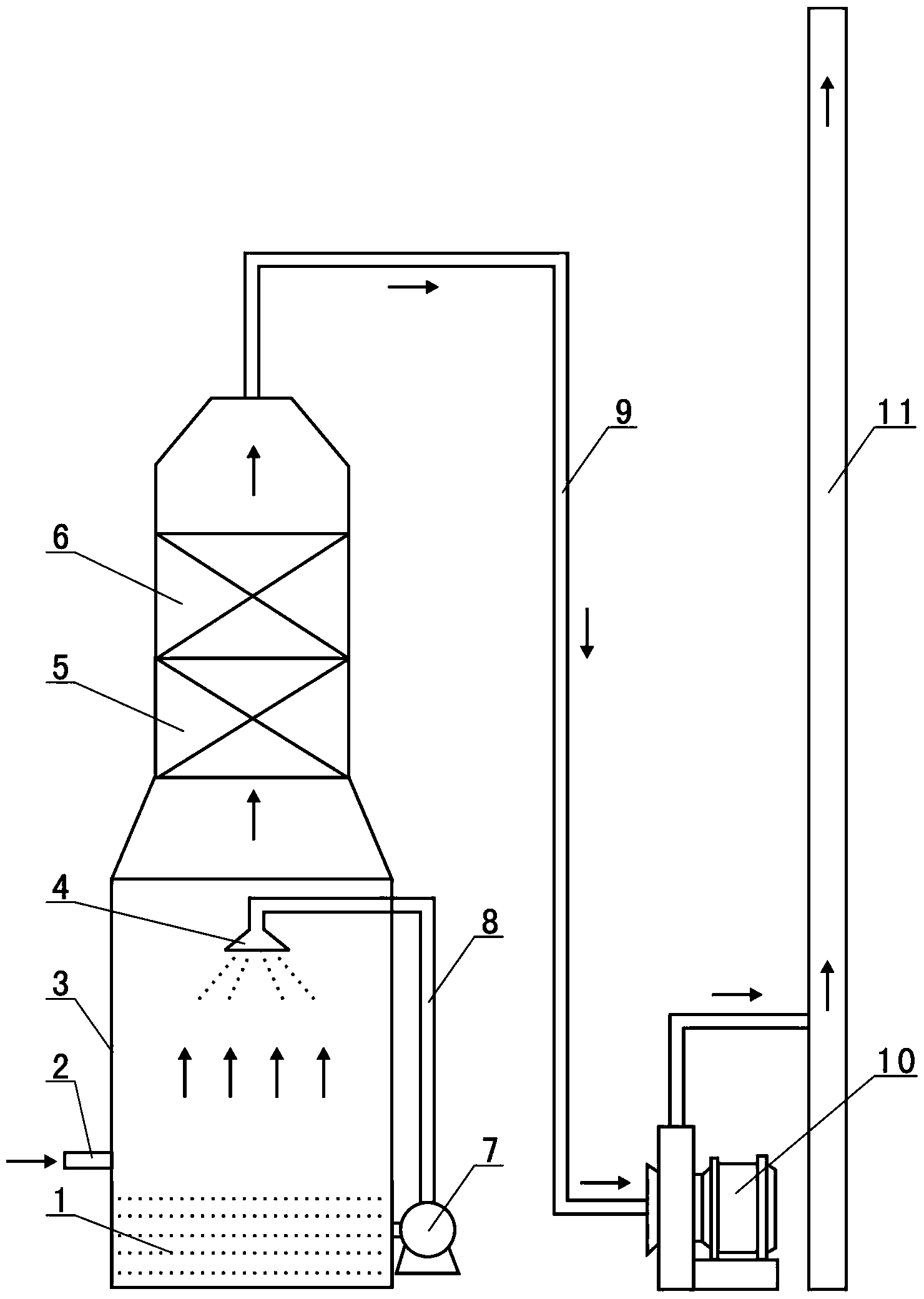

本实用新型所述PVB废水电解尾气处理装置包括吸收洗涤塔、引风机和烟 囱，所述吸收洗涤塔内的下部为洗涤区，所述洗涤区内装有浓度为5%以上的 NaOH溶液，所述吸收洗涤塔内的上部依次设有干燥区和吸附区，所述干燥区内 装有硅胶干燥剂，所述吸附区内装有活性炭吸附剂，所述吸收洗涤塔的中下部 塔壁上设有进气管，所述吸收洗涤塔的顶部塔壁上设有出气口，所述出气口通 过气管与所述引风机的入口连接，所述引风机的出口与所述烟囱相通连接。
工作时，尾气首先经过洗涤区，在洗涤液——NaOH溶液的作用下，氯气和 氯化氢气体被洗涤下来，尾气气继续上升经过干燥区，去除掉气相中的水蒸气， 再进入吸附区，将丁醛分子吸附，最后经过气管在引风机的作用下进入烟囱排 放至大气。
进一步，所述PVB废水电解尾气处理装置还包括循环泵和喷头，所述洗涤 区与所述循环泵的入口相通连接，所述循环泵的出口通过液管与所述喷头的入 口连接，所述喷头安装于所述吸收洗涤塔内并位于所述洗涤区的上方同时位于 所述干燥区的下方，所述进气管位于所述洗涤区以上的位置。这样，尾气在吸 收洗涤塔内与喷出的NaOH溶液逆向接触，能实现更好的洗涤效果，将氯气和 氯化氢气体洗涤下来。
根据实际应用需求，所述循环泵安装于所述吸收洗涤塔内或外。
作为优选，所述NaOH溶液为饱和溶液。
本实用新型的有益效果在于：
本实用新型将尾气经过洗涤和吸收(即吸附)处理，能去除尾气中的氯气、 丁醛和氯化氢，净化效果优良，处理后的气体达到大气排放标准，而且集中于 洗涤吸收塔内完成，整个装置结构简单、紧凑，占用空间小，运行成本低;另 外，将硅胶干燥剂和活性炭吸附剂组合使用，方便再生和更换，便于操作。
