申请日2013.12.26
公开(公告)日2014.06.18
IPC分类号C02F1/02
摘要
本实用新型公开了一种高原高寒地区污水处理保温一体化设备，包括墙体、顶部钢架、采光膜、集热膜、卷动机、污水处理装置、温度控制装置和通风装置，墙体由钢支架和安装于钢支架上的保温板组成，顶部钢架安装于墙体的上方，集热膜覆盖于顶部钢架的上面，采光膜覆盖于集热膜的上面，卷动机安装于顶部钢架的中部并用于控制集热膜的展开状态，污水处理装置、温度控制装置和通风装置均安装于墙体和顶部钢架构成的空间内。本实用新型利用保温材料以及太阳能利用装置，实现对高原高寒地区污水处理装置的保温，实现确保高原高寒地区污水处理装置正常运行的目的。本一体化设备集成度高、运行成本低、运行稳定，占地少且便于移动，可实现保温节能。
权利要求书

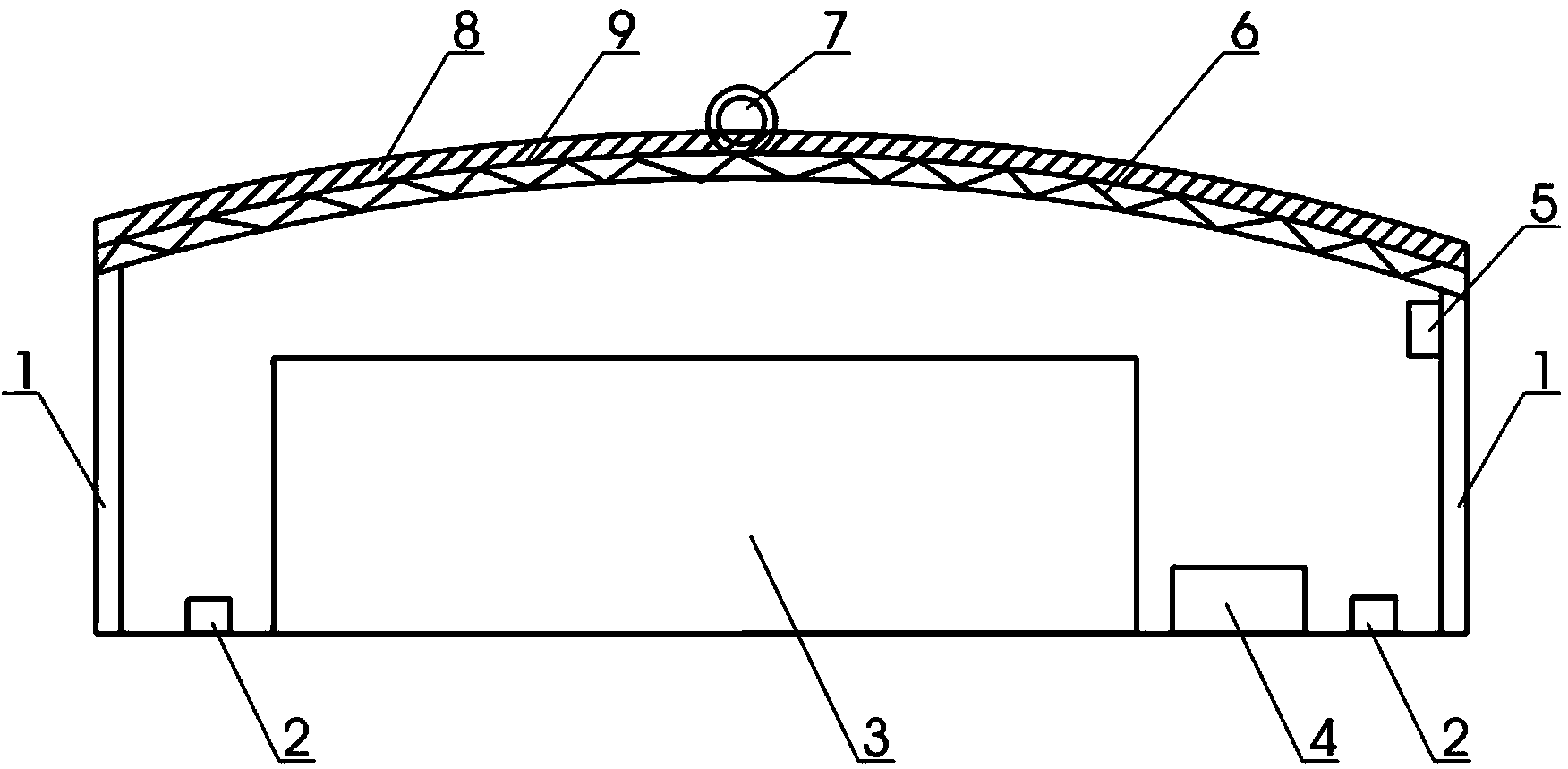

1.一种高原高寒地区污水处理保温一体化设备，其特征在于：包括墙体、 顶部钢架、采光膜、集热膜、卷动机、污水处理装置、温度控制装置和通风装 置，所述墙体由钢支架和安装于钢支架上的保温板组成，所述顶部钢架安装于 所述墙体的上方，所述集热膜覆盖于所述顶部钢架的上面，所述采光膜覆盖于 所述集热膜的上面，所述卷动机安装于所述顶部钢架的中部并用于控制所述集 热膜的展开状态，所述污水处理装置、温度控制装置和通风装置均安装于所述 墙体和所述顶部钢架构成的空间内。
2.根据权利要求1所述的高原高寒地区污水处理保温一体化设备，其特征 在于：所述采光膜为双层乙烯-醋酸膜。
3.根据权利要求1所述的高原高寒地区污水处理保温一体化设备，其特征 在于：所述保温板为酚醛保温板。
说明书
高原高寒地区污水处理保温一体化设备
技术领域
本实用新型涉及一种污水处理及保温设备，尤其涉及一种高原高寒地区污 水处理保温一体化设备。
背景技术
高原高寒地区气温低、昼夜温差大，造成水温过低，不利于现有的污水处 理装置运行，造成现有的污水处理装置出现净化效果差、效率低的现象，严重 时会损坏污水处理设备。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种高原高寒地区污水 处理保温一体化设备。
本实用新型通过以下技术方案来实现上述目的：
一种高原高寒地区污水处理保温一体化设备，包括墙体、顶部钢架、采光 膜、集热膜、卷动机、污水处理装置、温度控制装置和通风装置，所述墙体由 钢支架和安装于钢支架上的保温板组成，所述顶部钢架安装于所述墙体的上方， 所述集热膜覆盖于所述顶部钢架的上面，所述采光膜覆盖于所述集热膜的上面， 所述卷动机安装于所述顶部钢架的中部并用于控制所述集热膜的展开状态，所 述污水处理装置、温度控制装置和通风装置均安装于所述墙体和所述顶部钢架 构成的空间内。
上述结构中，保温板使墙体具有保温功能;集热膜用于采集太阳光中的热 量;采光膜用于遮风挡雨并为墙体内空间提供光源;卷动机用于控制所述集热 膜的展开状态以满足采光需求;污水处理装置为现有的污水处理装置，比如本 申请人已经申请专利的污水处理一体化设备;温度控制装置为常规的太阳能温 度控制装置，具体可以采用如下结构：由太阳能集热模块、热交换盘管、管道 系统组成，利用热交换盘管将太阳能转换为热能对污水进行升温;通风装置用 于实现空气流动，获取新鲜空气，具体可以采用排气扇。
具体地，所述采光膜为双层乙烯-醋酸膜。
作为优选，所述保温板为酚醛保温板。酚醛保温板克服了塑料泡沫保温设 备易燃、遇热变形的缺点，但保留了材质轻、易施工安装得优点。
本实用新型的有益效果在于：
本实用新型结合高原地区太阳辐射强的区域特点，利用保温材料以及集热 膜实现对高原高寒地区污水处理装置的保温，实现确保高原高寒地区污水处理 装置正常运行的目的。本一体化设备集成度高、运行成本低、运行稳定，占地 少且便于移动，可实现保温节能。
