申请日2013.12.26
公开(公告)日2014.07.02
IPC分类号C02F9/04
摘要
本实用新型公开了一种可循环利用反应池内水的锅炉水膜除尘器的水处理装置，它包括反应池、蓄水池，其特征是反应池侧部开有高水位溢流口，所述溢流口经水管与过滤沉淀池连通，过滤沉淀池的清水经清水池、水管与蓄水池连通，本实用新型结构简单，大大降低了废水的排放量，减少了废水排放对环境的污染，同时，也降低了成本。
权利要求书
1.一种锅炉水膜除尘器的水处理装置，它包括反应池、蓄水池，其特征是反应池侧部开有高水位溢流口，所述溢流口经水管与过滤沉淀池连通，过滤沉淀池的清水经清水池、水管与蓄水池连通。
2.根据权利要求1所述的锅炉水膜除尘器的水处理装置，其特征是所述过滤沉淀池依水流方向为一级沉淀池、二级沉淀池、三级沉淀池，一级沉淀池与二级沉淀池、二级沉淀池与三级沉淀池、三级沉淀池与清水池之间通过连接管连通，溢流口经水管与一级沉淀池连通，三级沉淀池的清水经清水池、水管与蓄水池连通。
说明书
锅炉水膜除尘器的水处理装置
技术领域
本实用新型涉及一种锅炉水膜除尘器，具体的说是一种锅炉水膜除尘器的水处理装置。
背景技术
锅炉使用时会产生大量的烟尘，如果直接排放对大气的污染非常严重，目前大多采用锅炉水膜除尘器来消除。它由蓄水池供水到喷雾器，喷雾器向锅炉烟道喷雾，使烟道的烟和灰尘分离，灰尘遇水后下沉至反应池，烟由引风机从烟道抽走。由于反应池内的水直接排放，用水量大，不环保、不节水，且排放水的Ph值达不到国家标准。
发明内容
本实用新型的目的是提供一种可循环利用反应池内水的锅炉水膜除尘器的水处理装置。
本实用新型是采用如下技术方案实现其发明目的的，一种锅炉水膜除尘器的水处理装置，它包括反应池、蓄水池，反应池侧部开有高水位溢流口，所述溢流口经水管与过滤沉淀池连通，过滤沉淀池的清水经清水池、水管与蓄水池连通。

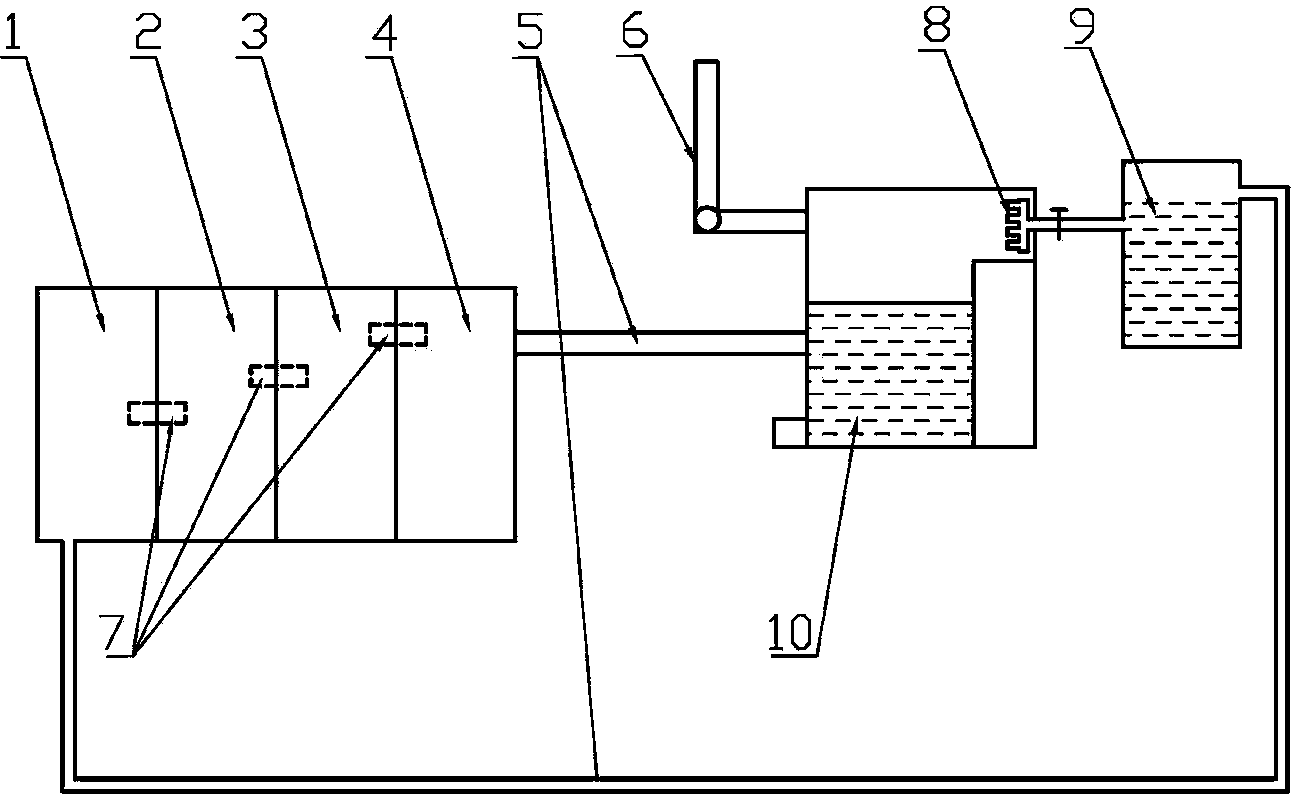

本实用新型所述过滤沉淀池依水流方向为一级沉淀池、二级沉淀池、三级沉淀池，一级沉淀池与二级沉淀池、二级沉淀池与三级沉淀池、三级沉淀池与清水池之间通过连接管连通，溢流口经水管与一级沉淀池连通，三级沉淀池的清水经清水池、水管与蓄水池连通。
由于采用上述技术方案，本实用新型较好的实现了发明目的，其结构简单，大大降低了废水的排放量，减少了废水排放对环境的污染，同时，也降低了成本。
