申请日2013.12.24
公开(公告)日2014.09.10
IPC分类号C02F3/02
摘要
本实用新型提出了一种深井曝气废水处理装置，包括深井外筒体、顶槽、脱气池、进气管、进水管和污泥进管，所述深井外筒体与顶槽相通，所述顶槽与脱气池相连通，所述脱气池内设有用于脱气的搅拌机。本装置采用搅动的方式脱气，可以脱尽污泥水的气泡;使得水与污泥更好的分离;提高出水的水质，也更好的使污泥沉淀。
权利要求书

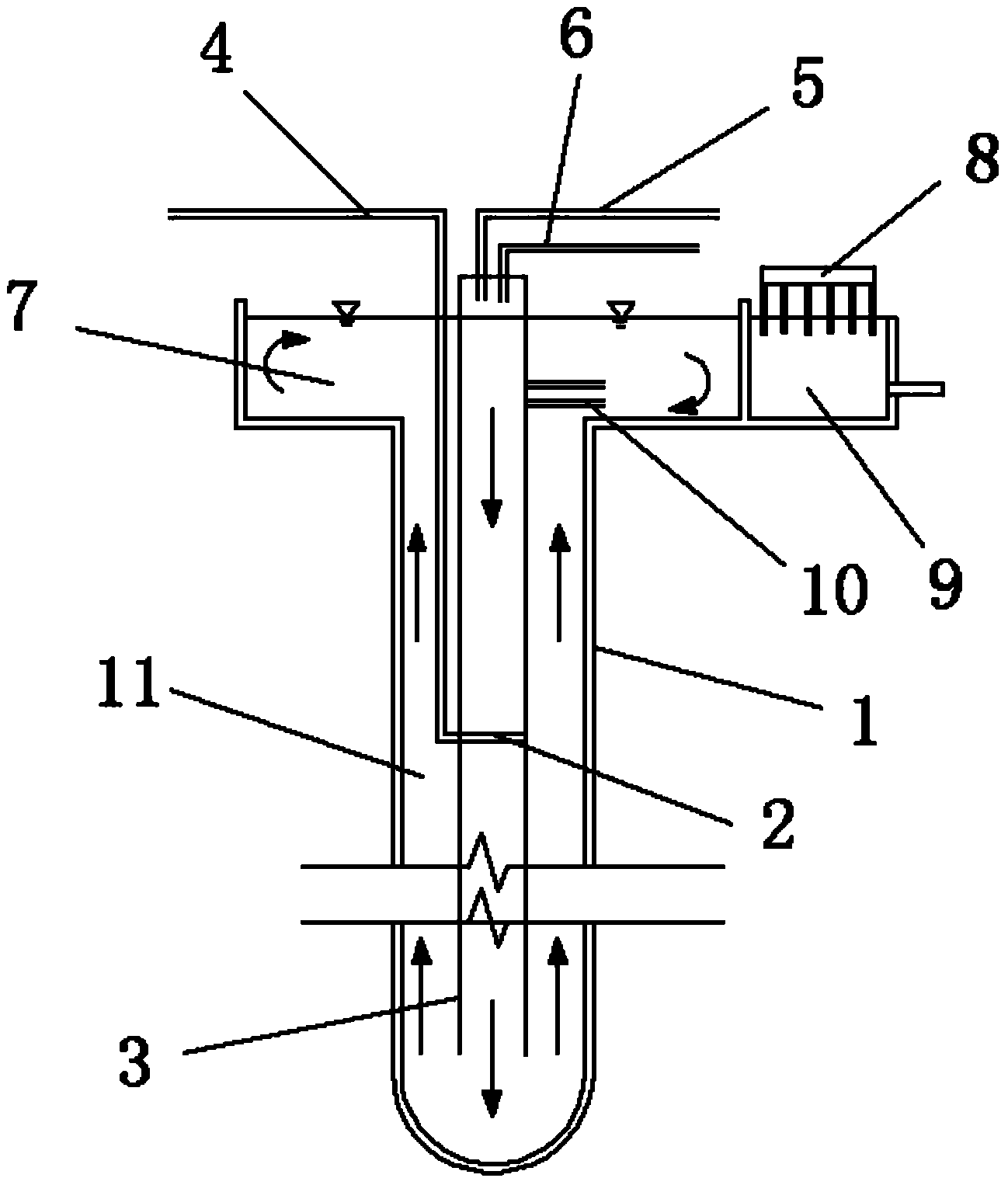

1.一种深井曝气废水处理装置，包括深井外筒体、顶槽、脱气池、进气管、进水管和污泥进管，所述深井外筒体与顶槽相通，所述顶槽与脱气池相连通，其特征在于，所述脱气池内设有用于脱气的搅拌机。
2.根据权利要求1所述的一种深井曝气废水处理装置，其特征在于，所述深井外筒体内设有深井内管，所述深井内管上端为封闭式，其下端为开口式;所述深井内管的中段出设有曝气器。
3.根据权利要求2所述的一种深井曝气废水处理装置，其特征在于，所述深井外筒体内设有内循环通道，该通道分别与顶槽、深井内管相连通。
4.根据权利要求2所述的一种深井曝气废水处理装置，其特征在于，所述进水管与污泥进管都与深井内管相连通。
5.根据权利要求1或2所述的一种深井曝气废水处理装置，其特征在于，所述进气管延伸至深井外筒体内并与曝气器相连通。
6.根据权利要求2所述的一种深井曝气废水处理装置，其特征在于，所述深井内管壁上设有挡板，所述挡板的位置高于深井外筒体的开口端。
说明书
一种深井曝气废水处理装置
技术领域
本实用新型涉及污水处理技术领域，特别是指一种深井曝气废水处理装置。
背景技术
深井曝气法处理污水是目前常用的污水处理方法之一，它充分利用井的深 度，提高净水压力，从而提高溶解氧浓度，为好氧微生物降解有机污染因子提 供充足的氧气。而普通深井曝气法在脱气池采用的脱气方法是“气脱气”，这种 脱气方法存在的缺点是：脱气池中的气泡不能全部脱去，使得水与污泥不能更 好分离;影响出水的水质，以及污泥的沉淀。
现有技术：深井曝气装置，包括深井筒体、顶槽、下降管和上升管，其特 征在于：还设置有脱气池，脱气池与顶槽连通，顶槽设置有侧内循环通道，上 升管位于下降管与深井筒体之间，上升管与侧内循环通道连通，深井筒体为“U” 型结构。
实用新型内容
本实用新型提出一种深井曝气废水处理装置，解决了现有技术中脱气池脱 气不尽，从而影响泥水分离和出水水质的问题。
本实用新型的技术方案是这样实现的：一种深井曝气废水处理装置，包括 深井外筒体、顶槽、脱气池、进气管、进水管和污泥进管，所述深井外筒体与 顶槽相通，所述顶槽与脱气池相连通，所述脱气池内设有用于脱气的搅拌机。
进一步优选，所述深井外筒体内设有深井内管，所述深井内管上端为封闭 式，其下端为开口式;所述深井内管的中段出设有曝气器。
进一步优选，所述深井外筒体内设有内循环通道，该通道分别与顶槽、深 井内管相连通。
进一步优选，所述进水管与污泥进管都与深井内管相连通。
进一步优选，所述进气管延伸至深井外筒体内并与曝气器相连通。
进一步优选，所述深井内管壁上设有挡板，所述挡板的位置高于深井外筒 体的开口端。
与现有技术相比，本实用新型所具备的有益效果：
本实用新型的脱水池内设有搅拌机，采用搅动的方式脱气，可以脱尽污泥 水的气泡;使得水与污泥更好的分离;提高出水的水质，也更好的使污泥沉淀。
