申请日2013.12.24
公开(公告)日2015.01.21
IPC分类号C02F1/32; C02F9/14
摘要
一种太阳能生物转盘处理装置包括：格栅、调节池、初沉池、厌氧区、缺氧区、好氧区、二沉池过滤装置、太阳能光伏板基片和紫外线消毒单元;污水中的微生物在适宜的环境下大量繁殖并附着在生物处理单元的盘片上形成生物膜，在所述生物处理单元的厌氧区活性污泥进行有机吸附并进行反硝化反应使碳源得到消耗;在好氧区发生污水的硝化反应，氨氮经过硝化细菌转化成硝态氮，经硝化细菌处理产生的部分硝化液被泵回至生物处理单元的厌氧区;从好氧区流出的污水中加入除磷药剂后进入二沉池去除污水中的悬浮物和少量有机物，二沉池沉淀的污泥间歇泵回至初沉池与原污水进行混合。
权利要求书
1.一种太阳能生物处理污泥装置，包括：格栅和过滤装置，原污水经过 格栅进行处理拦截原污水中较大直径的颗粒物质和具有较大体积的悬浮物 质，在过滤装置中会去除污水中的悬浮物和少量有机物;其特征在于生物处 理污泥装置还包括：调节池、生物转盘和紫外线消毒单元，污水从调节池通 过管道进入生物转盘，在生物转盘中进行污水的生物处理和沉淀，污水经过 生物转盘通过泵进入过滤装置，经过滤装置的污水到达紫外线消毒单元进行 消毒净化。
2.根据权利要求1所述的太阳能生物处理污泥装置，其特征在于：所 述生物转盘包括：太阳能光伏板基片、初沉池、生物处理单元和二沉池，通 过所述调节池的原污水进入生物转盘的初沉池，污水中比重较大的颗粒物质 将在初沉池中得到初次沉降然后在生物处理单元内进行生物处理，从生物处 理单元流出的污水中加入除磷药剂后进入二沉池去除污水中的悬浮物和少 量有机物，二沉池沉淀的污泥间歇泵回至初沉池与原污水进行混合，太阳能 光伏板基片拼接成环形并且围绕生物转盘装置。
3.根据权利要求1所述的太阳能生物处理污泥装置，其特征在于：在 初沉池内沉淀的污泥在排污泵的作用下通过排污口排出，并且污泥经过脱水 处理形成泥饼，根据设定的存泥时间对污泥进行外运处理。
4.根据权利要求1所述的太阳能生物处理污泥装置，其特征在于：所 述调节池包括混合设备和提升泵，混合设备与提升泵对格栅后原污水的水量 与水质进行均量与均质，削弱波动较大的水质水量对后续工艺的冲击。
5.根据权利要求2、3或4所述的太阳能生物处理污泥装置，其特征在 于：所述的太阳能光伏板基片与所述的排污泵和所述的提升泵相连提供动 力。
6.根据权利要求1所述的太阳能生物处理污泥装置，其特征在于：所 述生物处理单元还包括：厌氧区、缺氧区和好氧区;污水中的微生物在适宜 的环境下大量繁殖并附着在生物处理单元的盘片上形成生物膜，在所述生物 处理单元的厌氧区活性污泥进行有机吸附并进行反硝化反应使碳源得到消 耗;在好氧区发生污水的硝化反应，氨氮经过硝化细菌转化成硝态氮，经硝 化细菌处理产生的部分硝化液被泵回至生物处理单元的厌氧区。
7.根据权利要求1所述的太阳能生物处理污泥装置，其特征在于：在 所述紫外线消毒单元内利用紫外线照射流水，水中的细菌、病毒等生物受到 一定剂量的紫外线光照射后细胞无法再生，达到净化目的。
说明书
一种太阳能生物处理污泥装置
技术领域
本实用新型涉及一种排污装置，尤其是一种利用太阳能使用生物处理技 术的污水处理装置。
背景技术
现今中国正处于经济发展和人民生活水平逐步提高的关键时期，而且随 着城市人口增加和工农业生产的发展，社会生产、生活过程中所产生的污水 也日益增多而且由于现今工农业生产发展迅速，污水中各种化学元素及微生 物也随之增加，现有的生化处理污水系统虽可达到排放水的水质要求，但随 着环保要求的提高，仍需对现有的污水处理系统加以改进，以进一步增强其 污水处理效果，提高出水水质的标准，而且现今新能源的开发逐渐被社会认 同，节能环保成为了现代化工业发展的一个重要方向，因此现今急需一种能 减少污水中各种微生物和化学元素的采用生物化学方法的污水处理系统且 具有节能环保效果，从而减少污水对自然环境的危害。
发明内容
本实用新型所要解决的技术问题在于克服上述现有技术中存在的缺陷， 而提供一种利用太阳能采用生物处理技术的生物转盘处理装置。

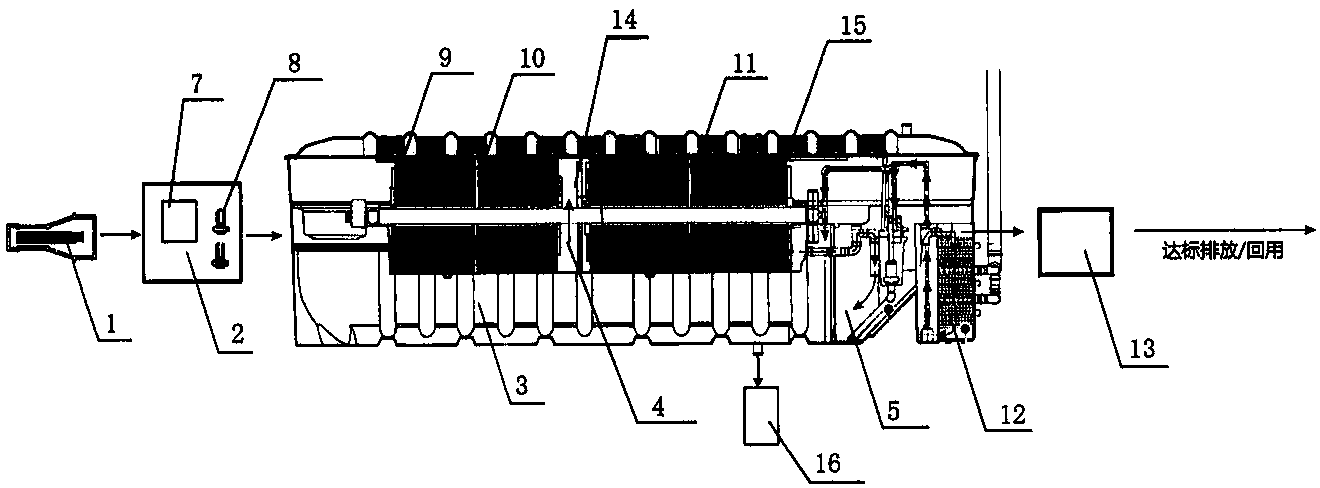

为解决上述技术问题，太阳能生物处理污泥装置包括：格栅、调节池、 生物转盘、过滤装置和紫外线消毒单元，为了确保后续工艺单元中的机电设 备的正常运行以及确保生化单元的工艺表现，原污水首先经过格栅进行处 理，该处理过程将拦截原污水中较大直径的颗粒物质和具有较大体积的悬浮 物质，污水从调节池通过管道进入生物转盘，在生物转盘中进行污水的生物 处理和沉淀，污水经过生物转盘通过泵进入过滤装置，在过滤装置中去除了 污水中的悬浮物和少量有机物，经过滤装置的污水到达紫外线消毒单元进行 消毒净化。
生物转盘包括：太阳能光伏板基片、初沉池、生物处理单元和二沉池， 通过所述调节池的原污水进入生物转盘的初沉池，污水中比重较大的颗粒物 质将在初沉池中得到初次沉降然后在生物处理单元内进行生物处理，从生物 处理单元流出的污水中加入除磷药剂后进入二沉池去除污水中的悬浮物和 少量有机物，二沉池沉淀的污泥间歇泵回至初沉池与原污水进行混合，所述 从二沉池泵回至初沉池的污泥与原污水进行充分混合，污泥中的有机物促进 了原污水中微生物的生成，污泥和原污水的混合液在初沉池中实现共同沉 淀，上清液将自流至生物处理单元内;太阳能光伏板基片拼接成环形并且围 绕生物转盘装置，可以有效的延长接收到太阳能照射的时间。
在初沉池内沉淀的污泥在排污泵的作用下通过排污口排出，并且污泥经 过脱水处理形成泥饼，根据设定的存泥时间对污泥进行外运处理。
调节池可以是平衡调节池，包括混合设备和泵，混合设备与提升泵对格 栅后原污水的水量与水质进行均量与均质，削弱波动较大的水质水量对后续 工艺的冲击。
太阳能光伏板基片与排污泵和提升泵相连提供动力。
生物处理单元还包括：厌氧区、缺氧区和好氧区，污水中的微生物在适 宜的环境下大量繁殖并附着在生物处理单元的盘片上形成生物膜，利用微生 物以污水中的碳源、氨氮、磷等营养物质组成细胞结构这一特点，达到污水 净化的目的，在厌氧区活性污泥进行有机吸附并进行反硝化反应使碳源得到 消耗，硝态氮与污水中的碳源发生反应生成氮气，污水原水中的总有机碳 (TOC)在厌氧区得到去除，而且较少了亚硝酸盐，提高了可生化性;在好 氧区发生污水的硝化反应，氨氮经过硝化细菌转化成硝态氮，经硝化细菌处 理产生的部分硝化液被泵回至生物处理单元的厌氧区，并在厌氧区进行反硝 化反应实现脱氮。
在所述紫外线消毒单元内利用紫外线照射流水，水中的细菌、病毒等生 物受到一定剂量的紫外线光照射后，其细胞的DNA、RNA结构被破坏，细胞 再生无法进行，从而达到水的消毒净化的目的。
本实用新型利用太阳能采用生物处理技术的生物处理污泥装置有效的 去除了污水中的杂质，达到国家一级A排放标准，污水可排放到河流或者湖 海。鉴于我国现代化建设的需要，该实用新型具有广阔的市场前景，其推出 必然带来良好的经济效益和社会效益。
