申请日2013.12.20
公开(公告)日2014.05.21
IPC分类号C02F1/52
摘要

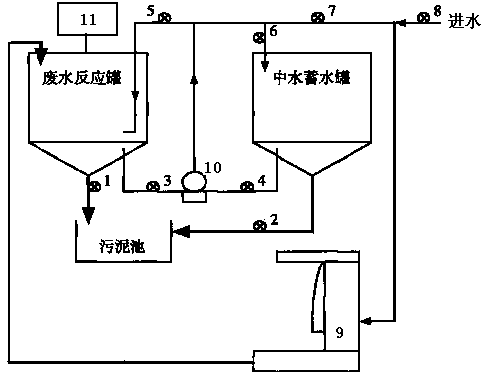

一种农产品冲洗污水处理槽，由中水蓄水罐、废水反应罐、加料槽、污泥池、喷台和进水口组成;所述加料槽位于废水反应罐顶部入口上方，所述废水反应罐、中水蓄水罐分别具有第一循环管道和第二循环管道，所述第一循环管道和第二循环管道具有共用的水泵和水泵上扬管，所述第一循环管道连接在废水反应罐罐体顶部入口和腰部出口之间，所述第二循环管道连接在中水蓄水罐罐体顶部入口和腰部出口之间，所述废水反应罐和中水蓄水罐的腰部出口均与水泵连接，顶部入口均与水泵上扬管出口连接。使用本实用新型可以去掉颗粒杂质和大部分有毒有害化学物质，利用处理后的中水回送到喷台中继续循环使用，既可节约自来水，又可消除对水环境的污染。
权利要求书
1.一种农产品冲洗污水处理槽，其特征在于，由中水蓄水罐、废水反应罐、水泵、加料槽、污泥池、喷台和进水口组成;所述加料槽位于废水反应罐顶部入口上方，所述废水反应罐、中水蓄水罐分别具有第一循环管道和第二循环管道，所述第一循环管道和第二循环管道具有共用的水泵和水泵上扬管，所述第一循环管道连接在废水反应罐罐体顶部入口和腰部出口之间，所述第二循环管道连接在中水蓄水罐罐体顶部入口和腰部出口之间，所述废水反应罐和中水蓄水罐的腰部出口均与水泵连接，顶部入口均与水泵上扬管出口连接;
所述污泥池与废水反应罐和中水蓄水罐的底部出口管道连接，所述喷台的排出口与废水反应罐顶部入口管道连接，所述进水口与喷台入口和水泵上扬管出口管道连接;
所述水泵与废水反应罐腰部出口之间、与中水蓄水罐腰部出口之间分别安装有第三阀门和第四阀门;所述水泵上扬管与废水反应罐顶部入口之间、与中水蓄水罐顶部入口之间分别安装有第五阀门和第六阀门;所述进水口与水泵上扬管出口之间安装有第七阀门。
2. 如权利要求1所述的一种农产品冲洗污水处理槽，其特征在于，所述加料槽中的化学药剂为石灰。
3. 如权利要求1所述的一种农产品冲洗污水处理槽，其特征在于，所述喷台为水式喷台。
4. 如权利要求1所述的一种农产品冲洗污水处理槽，其特征在于，所述污泥池与废水反应罐底部出口之间安装有第一阀门，与中水蓄水罐底部出口之间安装有第二阀门。
5. 如权利要求1所述的一种农产品冲洗污水处理槽，其特征在于，所述废水反应罐和/或中水蓄水罐顶部设置有可伸缩搅拌叶轮。
说明书
一种农产品冲洗污水处理槽
技术领域
本实用新型属于农业环保领域，涉及一种农产品冲洗污水处理槽。
背景技术
农产品冲洗废水是农产品在加工生产过程中，水式喷台吸附废弃物中的尘土颗粒、农药残留物、油脂毛发等形成的含有大量生物或化学物质的废水。废水中除有大量固体颗粒物外，还可能含有苯、甲苯、二甲苯、树脂胶体、硝基类化合物、磷酸盐等物质，如不经任何处理，排放到市政排水管网中，会严重污染水体环境。
农产品粗加工车间每年消耗大量自来水进行冲洗，实际上循环水对水质的要求不高，对水体中的化学耗氧量(COD)、浊度、色度、pH值等均没有严格的要求。但需保证没有过大的颗粒、杂质。但是循环水在作业时吸纳了油污、尘土、溶剂微粒等物质，连续运行3～5天之后，循环水中的杂质太多，会阻塞溢流槽和水幕等，使水的循环效果变差，严重时会阻塞管道和水泵。
实用新型内容
为克服现有农产品粗加工前冲洗污水的循环水连续运行后杂质沉淀过多，可能阻塞管道和水泵的技术缺陷，本实用新型公开了一种农产品冲洗污水处理槽。
本实用新型所述一种农产品冲洗污水处理槽，由中水蓄水罐、废水反应罐、水泵、加料槽、污泥池、喷台和进水口组成;所述加料槽位于废水反应罐顶部入口上方，所述废水反应罐、中水蓄水罐分别具有第一循环管道和第二循环管道，所述第一循环管道和第二循环管道具有共用的水泵和水泵上扬管，所述第一循环管道连接在废水反应罐罐体顶部入口和腰部出口之间，所述第二循环管道连接在中水蓄水罐罐体顶部入口和腰部出口之间，所述废水反应罐和中水蓄水罐的腰部出口均与水泵连接，顶部入口均与水泵上扬管出口连接，
所述污泥池与废水反应罐和中水蓄水罐的底部出口管道连接，所述喷台的排出口与废水反应罐顶部入口管道连接，所述进水口与喷台入口和水泵上扬管出口管道连接;
所述水泵与废水反应罐腰部出口之间、与中水蓄水罐腰部出口之间分别安装有第三阀门和第四阀门;所述水泵上扬管与废水反应罐顶部入口之间、与中水蓄水罐顶部入口之间分别安装有第五阀门和第六阀门;所述进水口与水泵上扬管出口之间安装有第七阀门。
优选的，所述加料槽中的化学药剂为石灰。
优选的，所述喷台为水式喷台。
优选的，所述污泥池与废水反应罐底部出口之间安装有第一阀门，与中水蓄水罐底部出口之间安装有第二阀门。
优选的，所述废水反应罐和/或中水蓄水罐顶部设置有可伸缩搅拌叶轮。
采用本实用新型所述的农产品冲洗污水处理槽，去掉了颗粒杂质和大部分有毒有害化学物质，完全可以满足喷台循环水的使用要求。利用处理后的中水回送到喷台中继续循环使用，既可节约自来水，又可消除对水环境的污染。
