申请日2014.01.20
公开(公告)日2014.08.20
IPC分类号C02F1/467; C02F1/72; C02F1/00; C02F1/28; C02F1/24; C02F1/52
摘要
本实用新型公开了一种用于垃圾渗滤液的氧化絮凝复合床装置，包括壳体、整流器、搅拌桨驱动装置，在壳体内的由下至上依次设有出水腔、卵石垫层、填料层和进水腔;在进水腔中设有搅拌桨和至少两组电极组;在卵石垫层中设有进气管，所述整流器、搅拌桨驱动装置设在壳体的外部;所述搅拌桨与搅拌桨驱动装置连接;每个电极组均与整流器连接。本装置集催化氧化、絮凝、过滤、吸咐、络合、气浮、置换功能于一体，对氨氮、色度的去除率可达90%以上，对COD、重金属离子的去除率可达80%以上，大大提高了垃圾渗滤液的可生化性;装置自动化程度高，占地面积小，处理效率高，成本低，设备简单，系统稳定，运行管理方便。
权利要求书
1.一种用于垃圾渗滤液的氧化絮凝复合床装置，其特征在于，包括壳体(1)、整流器(2)、搅拌桨驱动装置(3)，在壳体(1)内的由下至上依次设有出水腔(4)、卵石垫层(5)、填料层(6)和进水腔(7);在进水腔(7)中设有搅拌桨(8)和至少两组电极组;在卵石垫层(5)中设有进气管(14)，所述整流器(2)、搅拌桨驱动装置(3)设在壳体(1)的外部;所述搅拌桨(8)与搅拌桨驱动装置(3)连接;每个电极组均与整流器(2)连接。
2.根据权利要求1所述的一种用于垃圾渗滤液的氧化絮凝复合床装置，其特征在于，在所述卵石垫层(5)与出水腔(4)之间安装有筛板(9)。
3.根据权利要求1所述的一种用于垃圾渗滤液的氧化絮凝复合床装置，其特征在于，所述卵石垫层(5)的厚度100~150mm，卵石的粒径5～10mm。
4.根据权利要求1所述的一种用于垃圾渗滤液的氧化絮凝复合床装置，其特征在于，所述填料层(6)填料为铁屑，其厚度为200~300mm，铁屑的粒径1～5mm。
5.根据权利要求1所述的一种用于垃圾渗滤液的氧化絮凝复合床装置，其特征在于，所有电极组平均分布在所述搅拌桨(8)的两侧。
6.根据权利要求1或5所述的一种用于垃圾渗滤液的氧化絮凝复合床装置，其特征在于，每个所述电极组包括阳极板(10)和阴极板(11)，所有阳极板(10)均与整流器(2)上的正极相连，所有阴极板(11)均与整流器(2)上的负极相连。
7.根据权利要求6所述的一种用于垃圾渗滤液的氧化絮凝复合床装置，其特征在于，所述阳极板(10)采用RuO2-IrO2-TiO2/Ti材料，所述阴极板(11)采用不锈钢材料。
8.根据权利要求6所述的一种用于垃圾渗滤液的氧化絮凝复合床装置，其特征在于，所述阳极板(10)与阴极板(11)间距1～2cm，电流密度40～60mA/cm2，电压6～10V，极板尺寸300mm×150mm×1mm，阴阳极板面积比为1:1。
9.根据权利要求6所述的一种用于垃圾渗滤液的氧化絮凝复合床装置，其特征在于，所有阳极板(10)与阴极板(11)均按照阳极板(10)、阴极板(11)的顺序依次排列。
10.根据权利要求1所述的一种用于垃圾渗滤液的氧化絮凝复合床装置，其特征在于，所述电极组有四个。
说明书
一种用于垃圾渗滤液氧化絮凝复合床装置
技术领域
本实用新型涉及一种用于垃圾渗滤液氧化絮凝复合床装置。
背景技术
垃圾渗滤液是指垃圾在堆放和填埋过程中由于发酵和雨水的淋洗、冲刷，以及地表水的浸泡而从垃圾填埋场中渗出的黑棕红色液体。它是一种成分十分复杂、水质水量变化大、危害持续时间长的高浓度有机废水，是垃圾填埋过程中产生二次污染的主要因素之一。一般来说，垃圾渗滤液pH在4～9之间，CODCr在2000～62000mg/L的范围内，BOD5在60～45000mg/L的范围内。
生物处理是垃圾渗滤液的一种主体处理方法。生物处理的具体装置形式有传统活性污泥法、稳定塘法、生物转盘法、SBR好氧处理技术装置、UASB厌氧处理技术装置、厌氧固定膜生物反应器等。其中活性污泥法、生物转盘和SBR好氧处理技术装置等，它们的处理效果好，水力停留时间较短、运行经验丰富，但工程投资大、能耗大、运行管理费用高;相对来说稳定塘处理比较简单、投资省、管理方便，但污水停留时间长、占地面积大、对粒径较大的有机分子去除效果差且净化能力随季节变化较大。采用上流式厌氧污泥床(UASB)可很大程度上的降低CODCr,但其出水CODCr值仍然较高，而且垃圾渗滤液里也含有大量的病源微生物，出水水质仍然达不到二级排放标准。
目前国内已建成的垃圾渗滤液污水处理厂普遍存在着运行效果差的问题，其主要原因是渗滤液成份复杂,特别是“年老”的渗滤液所含氨氮、重金属离子等有毒物质浓度很高，对微生物的生长繁殖有抑制作用，这就给生物降解法造成了困难。因此，在短时间内改变垃圾渗滤液水质状况，提高它的可生化性、减少游离氨的浓度，为后续的生物处理提供较好的物质基础就显得非常重要。
发明内容
为了克服现有技术的不足，本实用新型所要解决的技术问题在于提供了一种处理效率高、设备简单，系统稳定的用于垃圾渗滤液的氧化絮凝复合床装置。
为达到上述目的，本实用新型是通过以下技术方案实现的：一种用于垃圾渗滤液的氧化絮凝复合床装置，包括壳体、整流器、搅拌桨驱动装置，在壳体内的由下至上依次设有出水腔、卵石垫层、填料层和进水腔;在进水腔中设有搅拌桨和至少两组电极组;在卵石垫层中设有进气管，所述整流器、搅拌桨驱动装置设在壳体的外部;所述搅拌桨与搅拌桨驱动装置连接;每个电极组均与整流器连接。

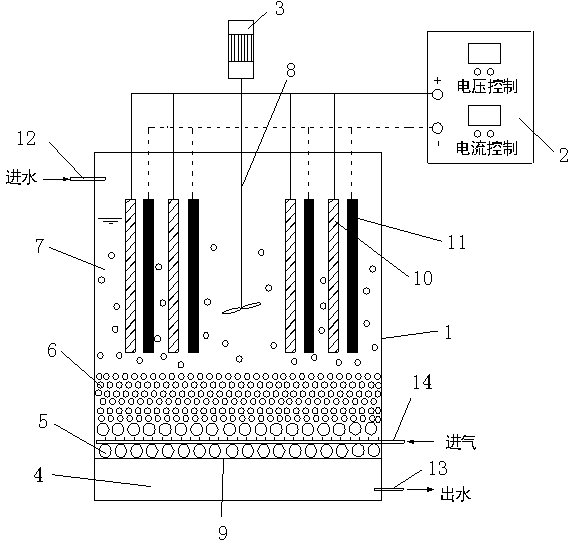

本实用新型的工作原理为：垃圾渗滤液进入进水腔，然后通过调节整流器上的的旋钮控制电解氧化反应需要的电压和电流，使污染物通过电极组电解水产生的HO·和电解过程中产生的强氧化剂(如CLO- 等)的作用下进行氧化分解。同时，开启搅拌桨驱动装置使搅拌桨转动，并通过进气管10曝气，使填料与垃圾渗滤液中的污染物接触，发生一系列的物理化学反应，生成一种或多种新生态的混凝剂及新生态的氧化剂。这样电解、絮凝、吸附、催化氧化、络合、置换、气浮、过滤等多种物理化学作用可同时在氧化絮凝复合床装置中进行，从而使垃圾渗滤液中的污染物被迅速除去。填料层过滤饱和后，需要进行反冲洗再生，进行反冲洗时，装置出水管兼作反冲洗的进水管，装置进水管兼作反冲洗的排水管。经过处理后的垃圾渗滤液通过出水腔达标排放或进行下一级的生物深化处理。
有益效果：与现有技术相比，本实用新型的优点在于，本实用新型是利用氧化絮凝复合床技术对垃圾渗滤液进行处理，大幅度的降低垃圾渗滤液中的氨氮、COD、重金属离子等污染物浓度，为后续的生物处理提供良好的物质基础。通过本实用新型的处理，能提高氨氮、COD、色度的去除率，对氨氮、色度的去除率可达90%以上，对COD、重金属离子的去除率可达80%以上，能大大提高垃圾渗滤液的可生化性;且装置自动化程度高，占地面积小，处理效率高，成本较低，设备简单，系统稳定，运行管理方便。
