申请日2014.01.12
公开(公告)日2014.07.09
IPC分类号B01D65/02; C02F1/78; B01D65/04
摘要
本实用新型涉及膜清洗与污水消毒一体化装置。本实用新型的目的提供一种膜清洗与污水消毒一体化的装置，解决膜组件清洗问题。本实用新型的技术方案：具有进水管、排水管、处理池主体和清水池，处理池主体内、靠排水管处设有膜片组件，该装置还具有气液混合泵和控制器，气液混合泵进水口经电磁阀V接进水管，进气口接臭氧发生器，出口分两路，一路经电磁阀I与处理池主体连通，另一路经电磁阀II连通排水管，排水管出水口经电磁阀III、输出水泵与清水池相连，清水池经电磁阀IV连通气液混合泵进水口;输出水泵上安装压力传感器;控制器采集压力传感器压力信号，控制气液混合泵、输出水泵和电磁阀I、II、III、IV、V。本实用新型用于污水处理。
权利要求书

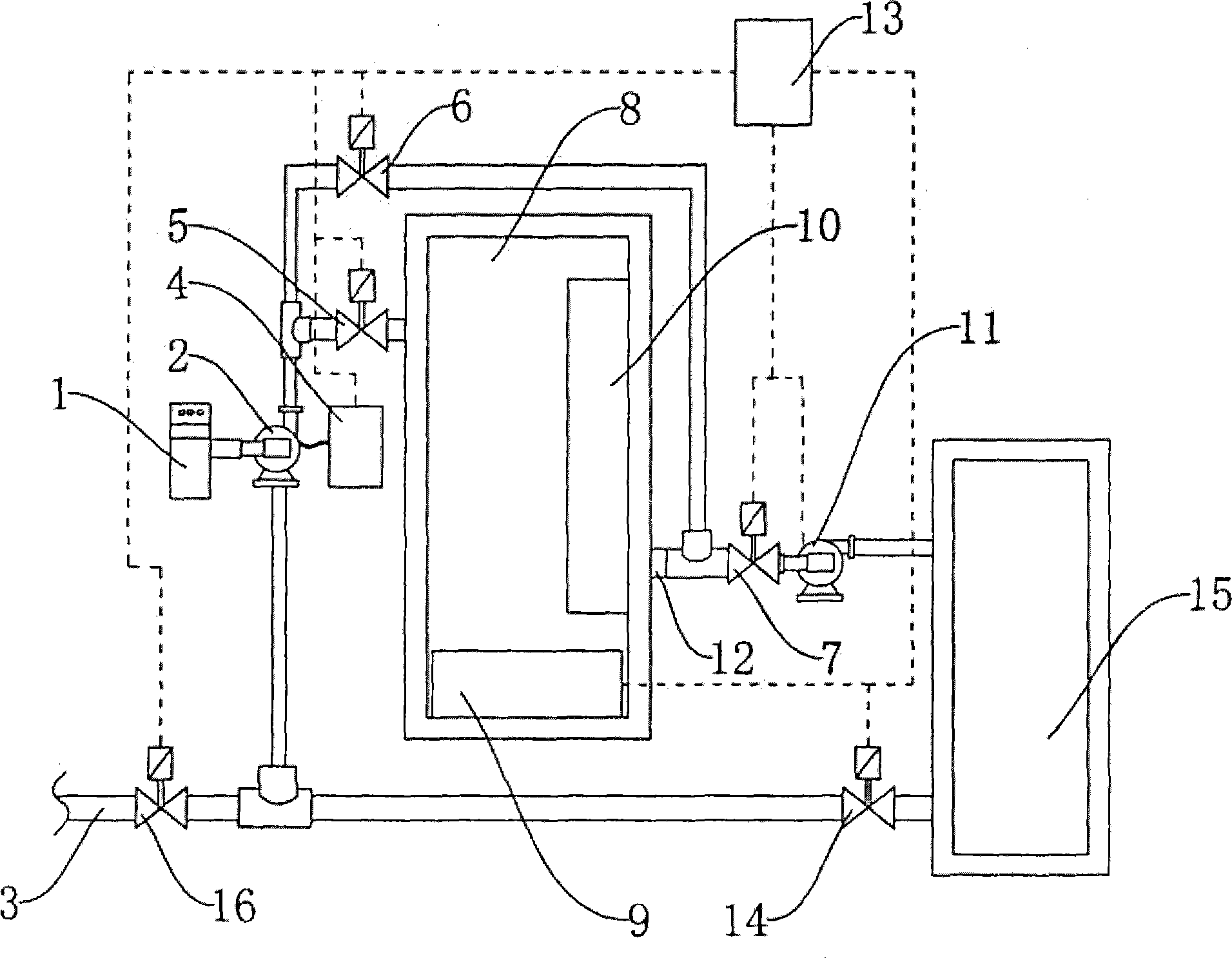

1.一种膜清洗与污水消毒一体化的装置，具有进水管(3)、处理池主体(8)、 与所述处理池主体(8)内部连通的排水管(12)、清水池(15)，所述处理池主 体(8)内、靠排水管(12)位置设有膜片组件(10)，其特征在于：该装置还 具有气液混合泵(2)和控制器(13)，气液混合泵(2)进水口经电磁阀V(16) 与进水管(3)相连，进气口接臭氧发生器(1)，气液混合泵(2)出口经三通 管分成两路，一路经电磁阀I(5)与处理池主体(8)内部连通，接于排水管 (12)对面，另一路经电磁阀II(6)连通所述排水管(12)，排水管出水口依 次经电磁阀III(7)、输出水泵(11)与清水池(15)相连，清水池(15)出水 口经电磁阀IV(14)连通气液混合泵(2)进水口;所述输出水泵(11)上安装 用于检测输出水泵压力的压力传感器;所述控制器(13)采集压力传感器压力 信号，并控制气液混合泵(2)、输出水泵(11)和电磁阀I、II、III、IV、V 动作。
2.根据权利要求1所述的膜清洗与污水消毒一体化的装置，其特征在于： 所述控制器(13)经变频器(4)控制气液混合泵(2)转速。
3.根据权利要求1或2所述的膜清洗与污水消毒一体化的装置，其特征在 于：所述处理池主体(8)内设有超声波振子(9)，该超声波振子由所述控制器 (13)控制根据清洗的状况通断电。
4.根据权利要求1所述的膜清洗与污水消毒一体化的装置，其特征在于： 所述控制器(13)采用PLC，型号SQ-36MT-D。
说明书
膜清洗与污水消毒一体化的装置
技术领域
本实用新型涉及一种膜清洗与污水消毒一体化的装置。适用于污水处理、 臭氧消毒、超声波清洗和变频控制等技术领域。
背景技术
目前MBR污水处理技术已成为现代污水处理的一种常用方式，其采用膜生 物反应器Membrane Bioreactor，简称MBR技术是生物处理技术与膜分离技术相 结合的一种新技术，取代了传统工艺中的二沉池，它可以高效地进行固液分离， 得到直接使用的稳定中水;又可在生物池内维持高浓度的微生物量，工艺剩余 污泥少，极有效地去除氨氮，出水悬浮物和浊度接近于零，出水中细菌和病毒 被大幅度去除，能耗低，占地面积小。其采用的工艺流程一般为：原水→格栅 →调节池→提升泵→生物反应器→循环泵→膜组件→消毒装置→中水贮池→中 水用水系统。使用MBR污水处理技术，往往会产生以下问题：
1膜内表面MLSS升高，微生物内源呼吸加剧，由于缺氧、污泥厌氧呼吸而 使得膜表面积累一层黑色物质，这层黑色物质多为死细菌及其残留物，而且， 微生物内源呼吸后产生20%的残留物质是难降解的;
2细菌外聚合物EPS逐渐提高对膜表面造成污染。EPS是由多糖类，蛋白 质，糖蛋白质，脂蛋白质和微生物体内的其他大分子物质组成。它们形成粘性 基质，将细胞粘附在膜表面上，并且使生物膜保持在一起。EPS的提高使得在 膜表面形成凝胶层，使通量下降;
3膜面堵塞的主要物质为微生物正常代谢产生的粘性多肽分子和蛋白质分 子等，含有活性基团的大分子物质可能与金属离子如Ca2+、Mg2+、Fe3+等相 互作用而在膜表面形成凝胶层。这样会导致膜通量降低，使污水处理功能下降， 这也是MBR技术在使用过程中面临的最大问题。
传统的清洗方式为进行反冲洗和加酸碱药剂进行处理，这种处理方法需要 增加反冲洗水泵、需要使用药剂，药剂的使用不仅会造成二次污染，同时会增 加成本。
发明内容
本实用新型要解决的技术问题是：针对上述存在的问题，提供一种结构简 单、操作方便、成本较低的膜清洗与污水消毒一体化的装置，以解决膜组件清 洗的问题，避免使用药剂引起的二次污染。
本实用新型所采用的技术方案是：一种膜清洗与污水消毒一体化的装置，具 有进水管、处理池主体、与所述处理池主体内部连通的排水管、清水池，所述 处理池主体内、靠排水管位置设有膜片组件;该装置还具有气液混合泵和控制 器，气液混合泵进水口经电磁阀V与进水管相连，进气口接臭氧发生器，气液 混合泵出口经三通管分成两路，一路经电磁阀I与处理池主体内部连通，另一 路经电磁阀II连通所述排水管，排水管出水口依次经电磁阀III、输出水泵与清 水池相连，清水池出水口经电磁阀IV连通气液混合泵进水口;所述输出水泵上 安装用于检测输出水泵压力的压力传感器;所述控制器采集压力传感器压力信 号，一方面控制气液混合泵、输出水泵和电磁阀I、II、III、IV、V开关，同 时可以控制气液混合泵的转速。
所述控制器经变频器控制气液混合泵转速，即气液混合泵连接一个变频器， 该变频器同时与控制器连接，控制器向变频器发出控制信号，控制频率变化， 从而控制气液混合泵的转速。
所述处理池主体内设有超声波振子，该超声波振子由所述控制器控制，根据 清洗的状况通断电。
所述控制器采用PLC，型号SQ-36MT-D。
臭氧是广谱杀菌消毒剂而且还是强氧化剂，可以从细胞内核分解微生物和蛋 白质，在较短的时间内杀灭如大肠杆菌等有害病菌。因臭氧的强氧化性的作用， 同时可以分解难以分解的化学物质。
本实用新型的有益效果是：本实用新型将臭氧与污水混合，用臭氧对污水 消毒，解决污水的消毒问题;采用经臭氧消毒并经膜片组件处理后得到的含臭 氧的清水冲洗膜片组件，以臭氧分解膜片组件上难以分解的化学物质，当臭氧 分解还不能消除时，开启超声波发生器，用超声波与臭氧相结合解决膜片组件 的清洗问题。本实用新型中无需增加反冲洗水泵，以气液混合泵进行冲洗，节 省成本，且通过变频器控制气液混合泵转速，增加冲洗水的压力，冲洗效果好。 本实用新型将消毒装置和膜片组件清洗装置合二为一，既解决污水消毒的问题 又解决膜片组件清洗的问题，结构简单、新颖。本实用新型中采用压力传感器 检测输出水泵压力，控制器采集压力传感器信号，判断膜片组件的污染情况， 控制装置进行冲洗，全自动控制，安全可靠。
