申请日2010.05.31
公开(公告)日2011.02.02
IPC分类号C02F3/12
摘要
真空提升颗粒污泥回流系统，包括系统主体、控制系统，所述系统主体上开有抽气口、放气口、进泥口、出泥口，所述抽气口通过抽气管与真空泵连接，所述放气口通过放气管与空气过滤器连接，所述进泥口通过进泥管与二沉池连接，所述出泥口通过出泥管与曝气池连接，所述抽气管、放气管、出泥管、进泥管上均安装有电动阀，所述控制系统包括控制真空泵和各电动阀开关的时间控制器和控制整个真空提升颗粒污泥回流系统开停的闸刀开关。本实用新型的有益效果为：避免颗粒污泥在回流过程中结构被破坏、保证颗粒污泥的处理性能和沉降性能。

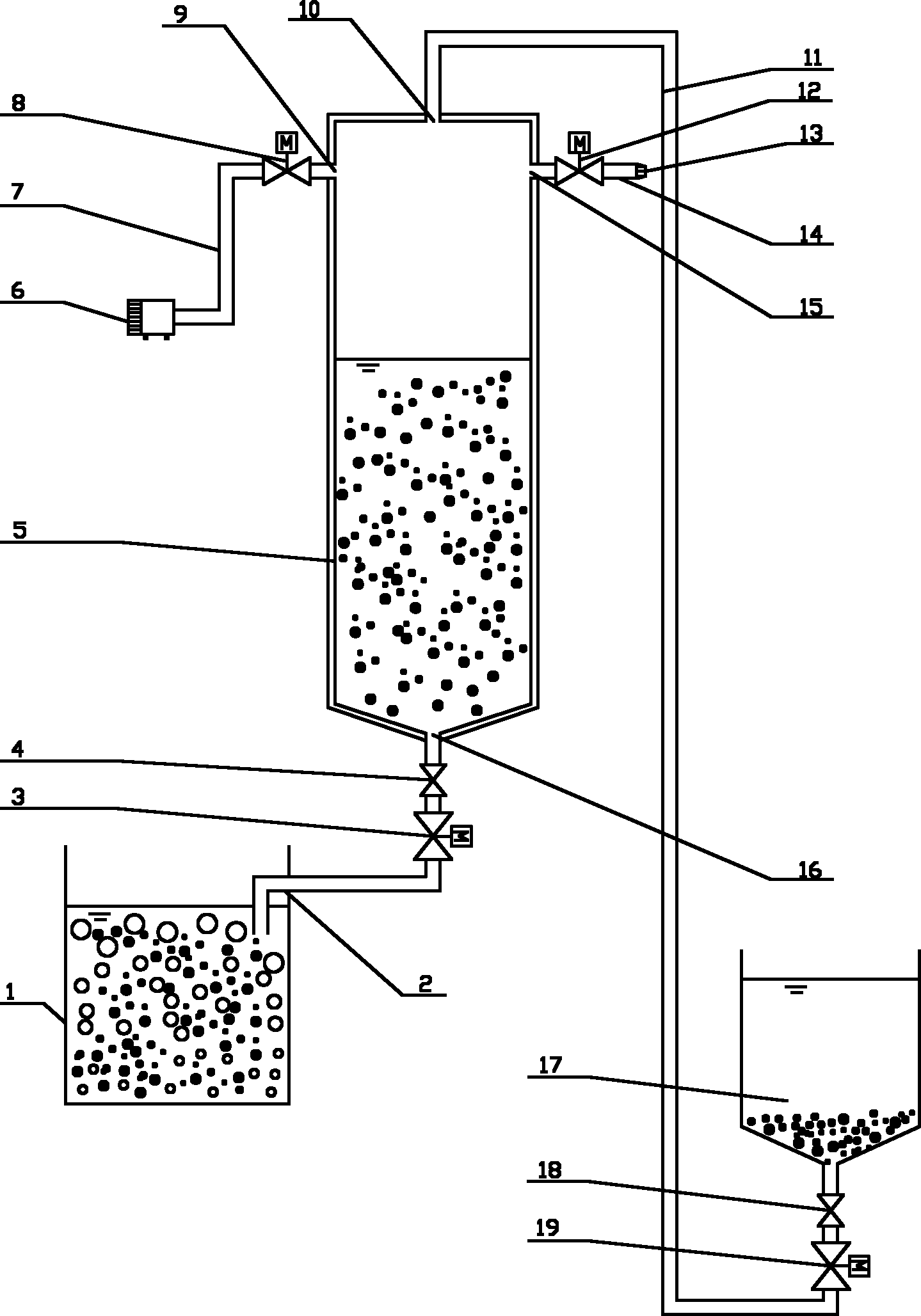

摘要附图
权利要求书
1.真空提升颗粒污泥回流系统，其特征在于：包括系统主体、控制系统，所述系统主体上开有抽气口、放气口、进泥口、出泥口，所述抽气口通过抽气管与真空泵连接，所述放气口通过放气管与空气过滤器连接，所述进泥口通过进泥管与二沉池连接，所述出泥口通过出泥管与曝气池连接，所述抽气管、放气管、出泥管、进泥管上均安装有电动阀，所述控制系统包括控制真空泵和各电动阀开关的时间控制器和控制整个真空提升颗粒污泥回流系统开停的闸刀开关。
2.根据权利要求1所述的真空提升颗粒污泥回流系统，其特征在于：所述出泥管与进泥管上均安装有手动闸阀。
3.根据权利要求1或2所述的真空提升颗粒污泥回流系统，其特征在于：所述抽气口和放气口设在系统主体的上部，所述进泥口设在系统主体的顶部，所述出泥口设在系统主体的底部。
说明书
真空提升颗粒污泥回流系统
技术领域
本实用新型是一种污泥回流装置，具体涉及一种真空提升颗粒污泥的回流系统。
背景技术
近年来，由于好氧颗粒污泥结构致密，具有沉降性好、可在反应器中保持很高的生物量、具有生物膜的主要特点，且不需要填料等优点而成为污水生物处理技术领域的研究热点。当前，研究好氧颗粒污泥主要在SBR反应器中进行，但是在实际工程的连续流反应器中应用好氧颗粒污泥处理污水，必须涉及颗粒污泥的回流问题。目前活性污泥回流基本采用叶片式污泥回流泵。由于颗粒污泥具有特殊的结构，若将叶片式污泥回流泵用于好氧颗粒污泥回流，则会打碎颗粒污泥，破坏颗粒的结构，进而影响其工艺的处理性能和污泥的沉降性能，因此如何回流颗粒污泥成为一个亟待解决的问题。到目前为止，有关颗粒污泥回流装置的研究还未涉及。
发明内容
本实用新型所要解决叶片式污泥回流泵直接用于好氧颗粒污泥回流会打碎颗粒污泥、破坏颗粒的结构，进而影响其工艺处理性能和污泥沉降性能的问题，提供一种避免颗粒污泥在回流过程中结构被破坏、保证颗粒污泥的处理性能和沉降性能的真空提升颗粒污泥回流系统。
本实用新型的技术方案：
真空提升颗粒污泥回流系统，其特征在于：包括系统主体、控制系统，所述系统主体上开有抽气口、放气口、进泥口、出泥口，所述抽气口通过抽气管与真空泵连接，所述放气口通过放气管与空气过滤器连接，所述进泥口通过进泥管与二沉池连接，所述出泥口通过出泥管与曝气池连接，所述抽气管、放气管、出泥管、进泥管上均安装有电动阀，所述控制系统包括控制真空泵和各电动阀开关的时间控制器和控制整个真空提升颗粒污泥回流系统开停的闸刀开关。
进一步，所述出泥管与进泥管上均安装有手动闸阀。
进一步，所述抽气口和放气口设在系统主体的上部，所述进泥口设在系统主体的顶部，所述出泥口设在系统主体的底部。
本实用新型的技术构思为：利用真空泵在系统主体上部造成真空，由于上部处于真空状态，二沉池的颗粒污泥将进入系统主体，然后开启出泥管上的电动阀，颗粒污泥在重力作用下回流至曝气池，实现颗粒污泥的回流。
本实用新型的有益效果为：避免颗粒污泥在回流过程中结构被破坏、保证颗粒污泥的处理性能和沉降性能。
