申请日2010.05.31
公开(公告)日2011.02.02
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥循环烘干装置，至少包括具有一密闭空腔的烘干箱体，所述烘干箱体上设置有加料口、出料口，所述烘干箱体空腔内设置有联通所述加料口和出料口的输送装置，所述烘干箱体外部还设置有与其内腔导通连接的加热装置、冷却装置;本实用新型脱水效率高;干燥过程中，获得的冷凝水，可以直接应用于工业生产中;处理后的污泥，体积大大减小，放置时占用地方小，并且便于进行进一步的处理。

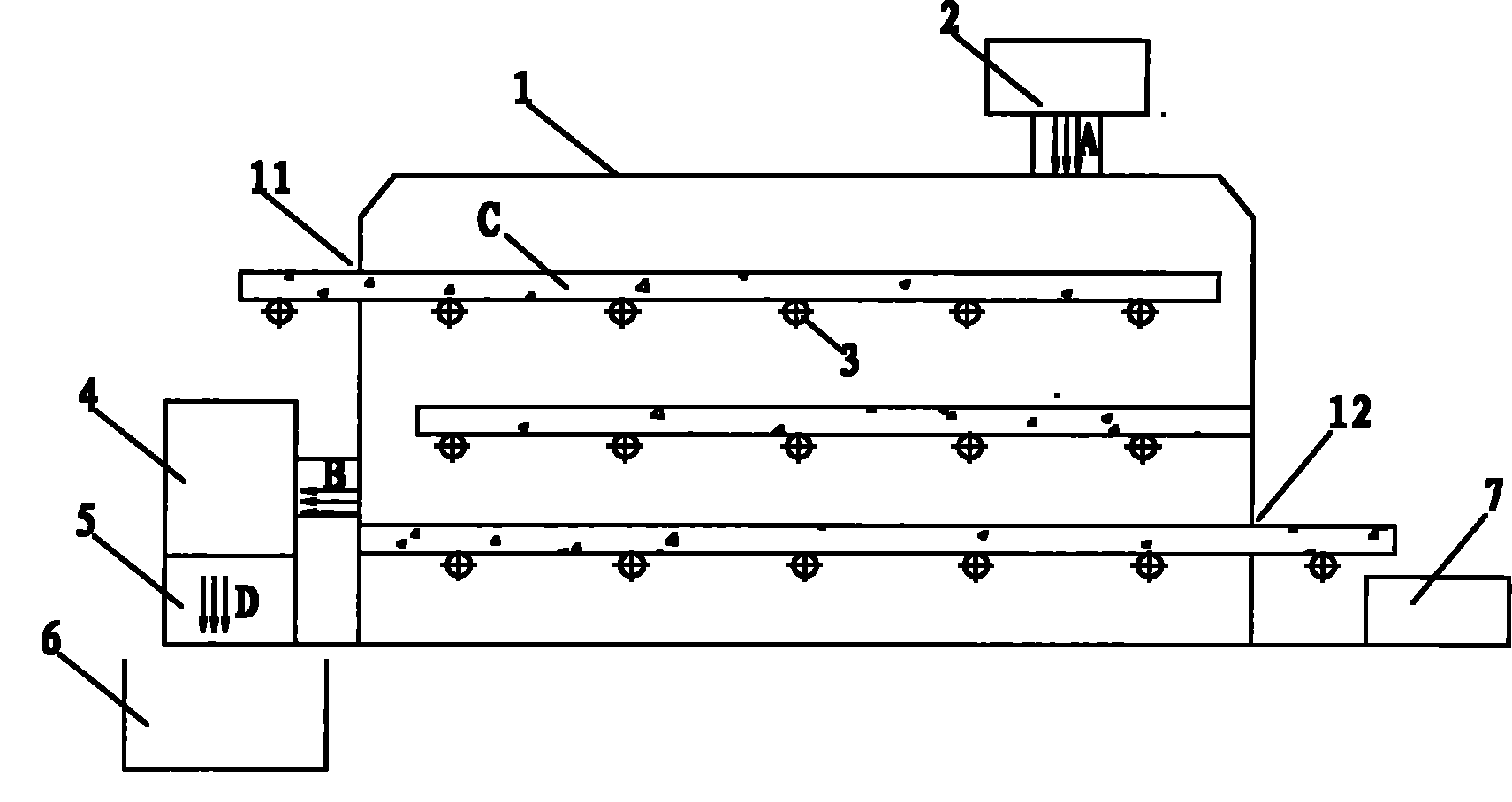

摘要附图
权利要求书
1.一种污泥循环烘干装置，至少包括具有一密闭空腔的烘干箱体，其特征在于，所述烘干箱体上设置有加料口、出料口，所述烘干箱体空腔内设置有联通所述加料口和出料口的输送装置，所述烘干箱体外部还设置有与其内腔导通连接的加热装置、冷却装置。
2.如权利要求1所述的污泥循环烘干装置，其特征在于，所述冷却装置为一冷凝器，所述冷凝器输出端还连接有一空气收集器。
3.如权利要求2所述的污泥循环烘干装置，其特征在于，所述冷凝器的输出端还连接有一水槽。
4.如权利要求1所述的污泥循环烘干装置，其特征在于，所述输送机构为一皮带输送机。
5.如权利要求1所述的污泥循环烘干装置，其特征在于，该污泥循环烘干装置还包括有一控制模块。
6.如权利要求5所述的污泥循环烘干装置，其特征在于，所述控制模块包括一PLC控制器、与所述PLC控制器连接的温度传感器;所述PLC控制器与所述加热装置、冷却装置、输送装置连接。
说明书
污泥循环烘干装置
技术领域
本实用新型涉及污泥脱水技术领域，具体涉及一种污泥循环烘干装置。
背景技术
随着经济的不断发展以及城市化水平的不断提高，城市污水处理厂的污泥排放量正在逐年升高。污泥中含有大量水分，其体积大，有机质含量高，且含有多种金属元素以及大量的活性微生物，未经稳定化、无害化处理的污泥会对环境造成二次污染，因此，污泥处理的重要性显而易见。
现有污水处理厂大多是采用干化焚烧工艺对污泥进行处理，但是对于含水率高达80%的污泥来说，此种方法成本非常高;也有采用填埋的方式，其不但工序复杂，而且，污泥内的有害物质会渗透倒土壤中，仍然会对环境造成污染。还有采用污泥进行堆肥的处理方式，其导致污泥中富含的重金属在农作物中进一步富集，病原物也会在堆肥和施用的过程中进行传播，给人类健康带来长期的潜在威胁。
综上所述，开发一种运行成本低，不会造成环境二次污染，且有效处理污泥的装置，已经成为业内关注的焦点。
发明内容
针对现有技术的不足，本实用新型的目的旨在于提供一种污泥循环烘干装置，其可快速、有效的分离污泥中含有的大量水分，将这些水分应用于工业生产的同时，减小了污泥的体积，并且不会造成环境的二次污染。
为实现上述目的，本实用新型采用如下技术方案：
一种污泥循环烘干装置，至少包括具有一密闭空腔的烘干箱体，所述烘干箱体上设置有加料口、出料口，所述烘干箱体空腔内设置有联通所述加料口和出料口的输送装置，所述烘干箱体外部还设置有与其内腔导通连接的加热装置、冷却装置。
所述冷却装置为一冷凝器，所述冷凝器输出端还连接有一空气收集器。
所述冷凝器的输出端还连接有一水槽。
所述输送机构为一皮带输送机。
该污泥循环烘干装置还包括有一控制模块。
所述控制模块包括一PLC控制器、与所述PLC控制器和连接的温度传感器;所述PLC控制器与所述加热装置、冷却装置、输送装置连接。
本实用新型所阐述的污泥循环烘干装置，其有益效果在于：
1、其可以对经过高压脱水后含水率为60%左右的污泥，进行进一步的脱水处理，使得其含水率降低至40%以下，脱水效率高。
2、干燥过程中，获得的冷凝水，可以直接应用于工业生产中;
3、处理后的污泥，放置时占用地方小，并且便于进行进一步的处理。
