申请日2010.05.31
公开(公告)日2011.02.23
IPC分类号C02F1/44; C02F9/04
摘要
本实用新型一种涉及反渗透浓水和高含盐量复杂废水处理与回用设备。所述设备包括：反应装置、浓缩器、增压泵、分离主机、过滤器、及反渗透主机;所述的反应装置包括化学反应器和加药器;所述的分离主机为管式模分离主机。本实用新型的突出优点是：提高重金属离子、硬度离子、硅离子及COD的去除率;减少反渗透膜结垢，减少硅垢污染和生物性污染，阻断第二次污染;提高废水回收率;且整机设备占地少、结构紧密、操作简单、运行费用低。

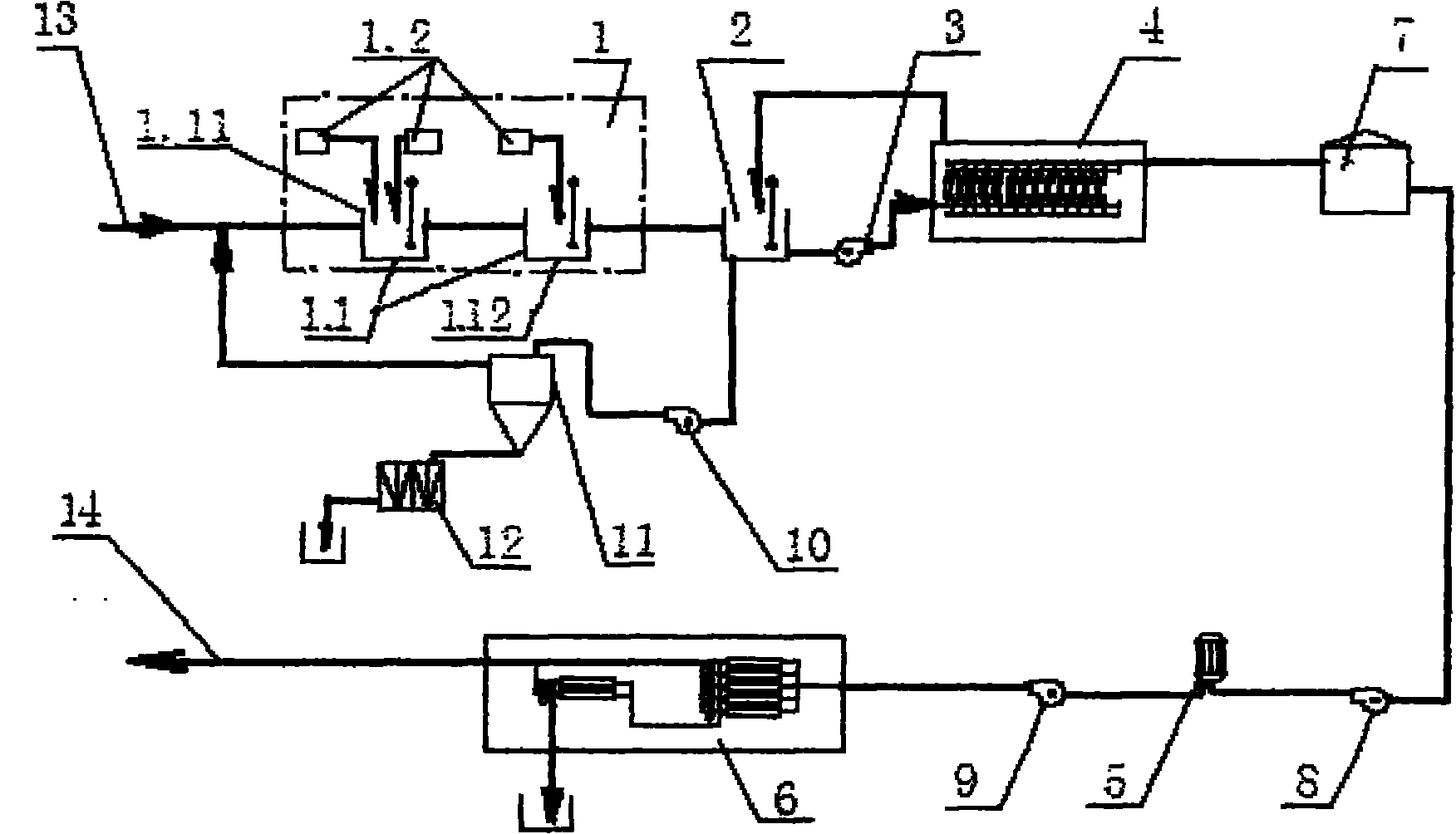

摘要附图
权利要求书
1.一种反渗透浓水和高含盐量复杂废水处理与回用设备，其特征在于，包括：与原水联通的反应装置(1)、浓缩器(2)、增压泵(3)、分离主机(4)、过滤器(5)、及反渗透主机(6);所述的反应装置(1)包括化学反应器(1.1)和加药器(1.2)，用于将原始废水中的污染物质反应生成絮体颗粒悬浮于水中并软化原始废水;所述的分离主机(4)为管式模分离主机，用于将反应装置(1)化学沉淀反应生成的固体颗粒分离出来随浓缩液体回流到浓缩器(2)中并输出分离处理的废水;所述的分离主机(4)与过滤器(5)之间有提升泵(8)，用于将经过分离主机(4)分离出固体后的液体提升至过滤器(5)作过滤处理;过滤器(5)与反渗透主机(6)之间有高压泵(9)，用于将过滤的水送至反渗透主机(6)进行净化后回用;所述的分离主机(4)的膜丝是烧结而成的内径大于等于8毫米，小于等于105毫米的过滤膜丝。
2.根据权利要求1所述的反渗透浓水和高含盐量复杂废水处理与回用设备，其特征在于，所述分离主机(4)的膜丝内径为8毫米的过滤膜丝。
3.根据权利要求1所述的反渗透浓水和高含盐量复杂废水处理与回用设备，其特征在于，所述分离主机(4)的膜丝内径为25.4毫米的过滤膜丝。
4.根据权利要求1所述的反渗透浓水和高含盐量复杂废水处理与回用设备，其特征在于，所述分离主机(4)的膜丝内径为105毫米的过滤膜丝。
5.根据权利要求1所述的反渗透浓水和高含盐量复杂废水处理与回用设备，其特征在于，所述的化学反应器(1.1)由一个化学反应池，或两个化学反应池及至少两个加药器(1.2)组成。
6.根据权利要求1所述的反渗透浓水和高含盐量复杂废水处理与回用设备，其特征在于，所述的浓缩器(2)至少有两个排放口，其中一个排放口通过与污泥泵10连接污泥浓缩池(11)，另一个排放口与增压泵(3)连接;污泥浓缩池(11)有两个排放口，其中一个排放口与污泥压滤机(12)连接，另一个排放口与反应装置(1)连接，用于将污泥浓缩池(11)的上部经沉淀处理的废水返回到反应装置(1)中再处理。
7.根据权利要求1所述的反渗透浓水和高含盐量复杂废水处理与回用设备，其特征在于，所述的分离主机(4)膜按下述技术指标选定：膜表面流速为1-10米/秒;所能处理的固体浓度以固体重量与化学处理后的废水重量比值计为：0.02%-15%。
说明书
一种反渗透浓水和高含盐量复杂废水处理与回用设备
技术领域
本实用新型涉及一种反渗透浓水和高含盐量复杂废水处理与回用设备，是一种超高回收率膜系统处理与回用反渗透浓水和高含盐量复杂废水的设备。
背景技术：
现有的用于污水处理的反渗透技术存在以下不足之处：
1、反渗透技术凭借其达到98%的稳定脱盐率在水脱盐处理领域得到很广泛的应用，但是其只有70～80%的回收率，使其有20～30%的反渗透浓水排放，造成水资源非常大的浪费;且反渗透浓水含有高盐量和大量的钙镁结垢离子、重金属离子、硅离子及其他特殊的物质，现阶段反渗透浓水基本上都是排放;回用反渗透浓水成为水处理应用上的一种趋势，同时也是一个技术难题。
2、高含盐量复杂废水中含有非常高的溶解固形物和大量的钙镁结垢离子、重金属离子、硅离子及其他特殊的物质，现阶段高含盐量复杂废水基本上都是简单处理后排放;回用高含盐量复杂废水成为水处理应用上的一种趋势，同时也是一个技术难题。
3、现有的关于反渗透浓水回用的技术研究，方法和原理存在一些问题。在中国专利号为ZL200920115523.5、名称为《反渗透浓水再利用装置》，及中国专利号为ZL200820232440.X、名称为《一种用膜过滤装置处理反渗透浓水》，还有中国专利号为ZL200820168798.0、名称为《反渗透浓水回收利用装置》等现有技术，在相关反渗透浓水回收利用研究中，他们共同的特点是：直接在反渗透浓水中加入阻垢剂和其他化学药剂、将PH值控制在小于9，从而抑制重金属离子及钙镁硬度离子在后面的浓水反渗透膜表面沉淀，从而达到回用反渗透浓水的目的;上述技术工艺的缺点是：靠阻垢剂和其他化学药剂抑制、分散可能引起结垢的重金属离子、硬度离子;一级反渗透浓水已经是将原水浓缩4倍后的高含盐量水，所有重金属离子、钙镁硬度离子、硅、COD和其他污染物质浓度已经非常高，早已经超出了各离子饱和浓度积，在一级反渗透系统添加了阻垢剂来就是为了阻止超过饱和浓度积而存在结垢污染;现在上述工艺技术在反渗透浓水里添加阻垢剂，存在以下问题：其一、过量的阻垢剂添加，会引起其他污染物的生成，造成第二次污染;其二、离子浓度太高，而阻垢剂无法达到阻垢目的;其三、不具有对COD去除效果;其四、反渗透系统回收率低。
发明内容
本实用新型的目的是，克服现有技术的缺点，提供一种反渗透浓水和高含盐量复杂废水处理与回用设备，提高重金属离子、硬度离子、硅离子及COD的去除率;减少反渗透膜结垢，减少硅垢污染和生物性污染，阻断第二次污染;提高废水的回收率;且整机设备占地少、结构紧密、操作简单、运行费用低。
本实用新型一种反渗透浓水和高含盐量复杂废水处理与回用设备，包括：与原水联通的反应装置、浓缩器、增压泵、分离主机、过滤器、及反渗透主机;所述的反应装置包括化学反应器和加药器，用于将原始废水中的污染物质反应生成絮体颗粒悬浮于水中并软化原始废水;所述的分离主机为管式模分离主机，用于将反应装置化学沉淀反应生成的固体颗粒分离出来随浓缩液体回流到浓缩器中并输出分离处理的废水;所述的分离主机与过滤器之间有提升泵，用于将经过分离主机分离出固体后的液体提升至过滤器作过滤处理;过滤器与反渗透主机之间有高压泵，用于将过滤的水送至反渗透主机进行净化后回用;所述的分离主机的膜丝是烧结而成的内径大于等于8毫米，小于等于105毫米的过滤膜丝。
本实用新型所述的分离主机的膜丝内径为8毫米的过滤膜丝。
本实用新型所述的分离主机的膜丝内径为25.4毫米的过滤膜丝。
本实用新型所述的分离主机的膜丝内径为105毫米的过滤膜丝。
本实用新型所述的化学反应器由一个化学反应池，或两个化学反应池及至少两个加药器组成。
本实用新型所述的浓缩器至少有两个排放口，其中一个排放口通过与污泥泵连接污泥浓缩池，另一个排放口与增压泵连接;污泥浓缩池有两个排放口，其中一个排放口与污泥压滤机连接，另一个排放口与反应装置连接，用于将污泥浓缩池的上部经沉淀处理的废水返回到反应装置中再处理。
本实用新型所述的分离主机膜按下述技术指标选定：膜表面流速为1-10米/秒;所能处理的固体浓度以固体重量与化学处理后的废水重量比值计为：0.02%-15%。
对本实用新型的主要技术效果和基本原理说明如下：
1、本实用新型技术，简称UHR技术，是将重金属离子、钙镁等硬度离子在进入浓水反渗透之前除去;再进入反渗透主机;这样，反渗透主机膜表面就避免了重金属污染和钙镁结垢的倾向;
2、反渗透浓水中含有硅，浓缩4倍后会很高，而且现有技术进入浓水反渗透的水PH在6～9之间，更容易出现硅结垢;当硅浓度很高的时候，本实用新型实施例1在第1个化学反应器中加入氯化镁和其他化学药剂，将硅形成胶体，经过分离主机进行固液分离除去硅体，再进入反渗透主机;同时反渗透进水PH值在9.0～12，碱性条件下硅迅速大量的溶解于水中也避免了剩余少量硅的结垢倾向;这样，反渗透主机膜表面就避免硅垢的倾向;
3、一般反渗透浓水中含有COD，浓缩4倍后会很高，经常在反渗透浓水侧形成有机污染，现有技术不能去除COD，所以，其后面的反渗透膜容易形成有机污染;而本实用新型技术中，经过在实施例1第1化学反应池加入石灰，经实践其COD去除率在30%～40%;接着在浓缩池加入粉末活性炭，去除大部分COD，剩余的COD在抗污染浓水反渗透膜的承受范围内;同时，进入反渗透的水PH值在9.0～12，碱性条件下也抑制了有机污染的倾向;
4、本实用新型技术中的管式膜分离主机4的膜丝结构特点，所以管式膜分离主机及其工艺大大减少反应池的占地面积;而且其选用的大流量错流工艺，保证了膜丝表面的清洁和过滤性能;
5、本实用新型技术中的管式膜分离主机与前面的设备一起组成对重金属离子、硬度离子、硅、COD及其它污染物的去除与分离工艺，除了少部分泥之外，没有形成二次废水，其回收率达到99.4%;
6、本实用新型技术不仅可以用于处理反渗透浓水回收利用，还可以处理回收高含盐量、高非溶解性固体含量的复杂废水;
7、本实用新型技术能将传统反渗透工艺的回收率从75～80%提高到93～98%;
综上所述，本实用新型的原理是将进入浓水反渗透之前的重金属离子、钙镁等硬度离子、硅、COD及其他污染物除去，保护了浓水反渗透主机;而且由于其管式膜固液分离技术及特点，还有，由于化学反应，使用更少的药剂，产生更少的污泥;
