申请日2010.04.29
公开(公告)日2010.11.03
IPC分类号C02F9/08; C02F9/06
摘要
本发明涉及一种水池水处理用的离子网发生装置，尤其用于减少云状物和稳定水面，该装置被布置在漂浮体上，该漂浮体装备有启动漂浮体和水的相互运动的驱动器，实际上该漂浮体装备有喷射器以及与出口(9)连接的至少一个电解和/或光催化处理水源，该出口通入喷射器的喷出物中和/或喷射水中。最终，化学药剂进口(11)和/或生物药剂进口(12)、氧化药剂进口(13)或空气进口(14)通入到喷射器的喷出物中和/或喷射水中。

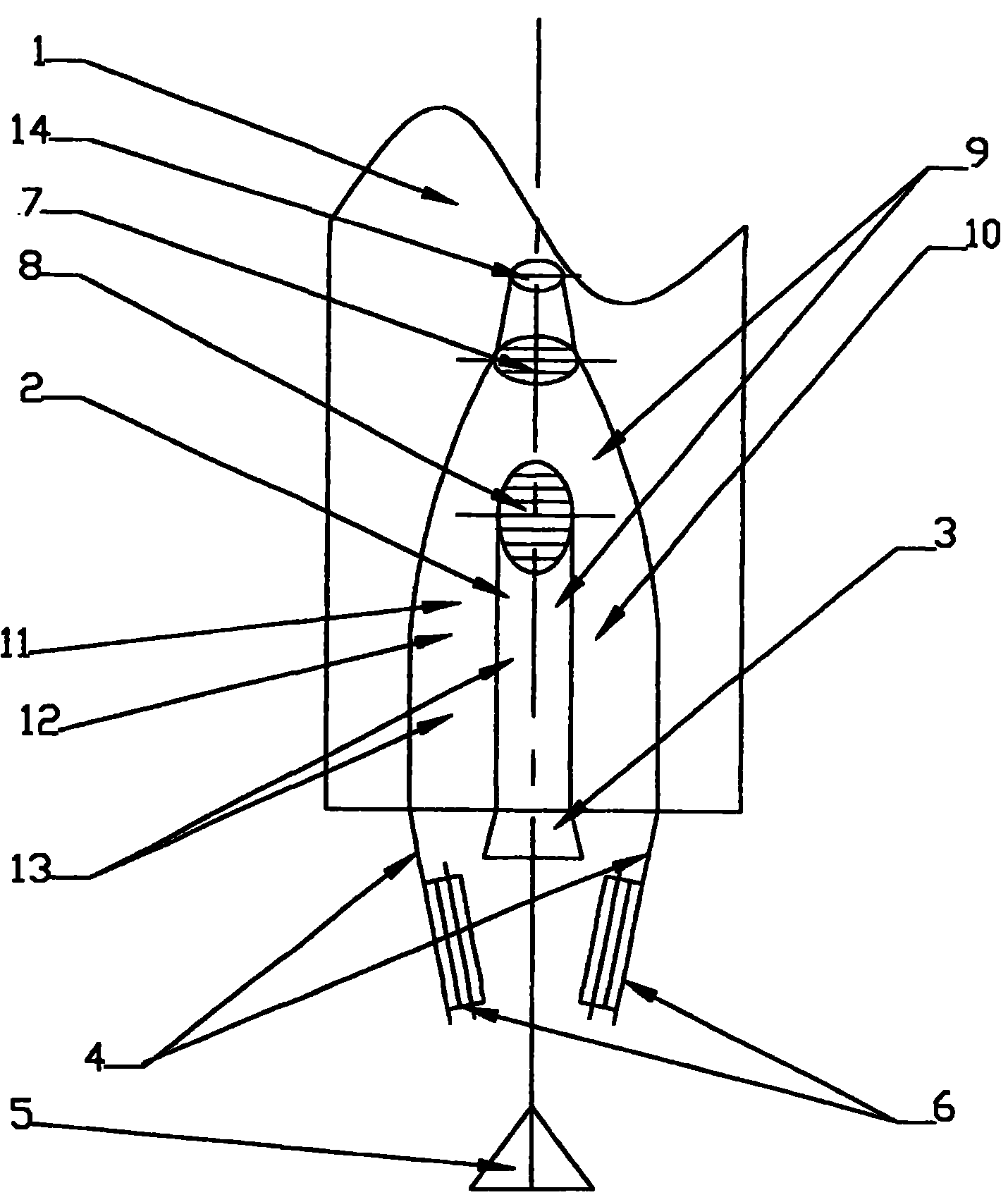

摘要附图
权利要求书
1.一种水池水处理用的离子网发生装置，尤其用于减少云状物和稳定水面，其中所述装置被布置在漂浮体上，所述漂浮体装备有启动漂浮体和水的相互运动的驱动器，实际上所述漂浮体装备有喷射器，其特征在于，所述漂浮体(1)装备有与出口(9)连接的至少一个电解和/或光催化处理水的源，所述出口通入漂浮体的喷射器的喷出物中和/或喷射水中。
2.如权利要求1所述的离子网发生装置，其特征在于电解和/光催化处理水是阴极电解液和/或阳极电解液。
3.如上述权利要求中任意一项所述的离子网发生装置，其特征在于喷射器的喷射口(2)的通道内布置有电化学和/或光催化源。
4.如上述权利要求任意一项所述的离子网发生装置，其特征在于在喷射口(2)的侧面布置有喷射导流器(4)。
5.如上述权利要求任意一项所述的离子网发生装置，其特征在于在喷射口(2)之后布置有浮质导流器(5)。
6.如上述权利要求任意一项所述的离子网发生装置，其特征在于化学药剂进口(11)和/或生物药剂进口(12)通入到喷射器的喷出物中和/或喷射水中。
7.如上述权利要求任意一项所述的离子网发生装置，其特征在于氧化药剂进口(13)通入到喷射器的喷出物中和/或喷射水中。
8.如上述权利要求任意一项所述的离子网发生装置，其特征在于空气进口(14)通入到喷射器中。
说明书
一种水池水处理用的离子网发生装置
技术领域
本发明涉及一种水池水处理用的离子网发生装置，尤其用于减少云状物和稳定水面，其中该装置被设置在漂浮体上，该漂浮体装备有用于启动漂浮体和水的相互运动的驱动器，实际上该漂浮体装备有喷射器。
背景技术
当水面被蓝藻、浮游生物、海藻、原油等污染时，水生动物遭受危险，并且同时，水面用户面临健康威胁，大部分健康威胁发生在娱乐胜地。
去除水面污染基本上采用两种途径。一种途径是利用来自喷粉机的修复药剂喷洒水面，第二种途径是利用来自船舶的修复药剂喷洒水面。
由于在水面外频繁撒播修复药剂，所以喷粉机喷洒是没有收益的，这不仅会导致水面外的环境危害，并且为了有效去除水面的污染物需要大量增加修复药剂用量，因此提高了整个处理成本。
来自船舶的修复药剂的喷洒是非常耗时的，整个过程不是很有效率，并且实际上它仅仅能在较小的水面实施。
其他已知手段是应用修复药剂处理水面污染物的装置，其中药剂被供给到设置在漂浮体上的装置中。该装置包括固定在漂浮体上的喷水器，该喷水器在通道终端处设有推进器，而修复药剂进口管路引入该通道或引入围绕喷水口的喷射器内。如果使用更有效的药剂或介质，与上述提到的装置相比，可以获得显著地更好的效果。还已知的是使用臭氧作为一种可能的介质，其中将臭氧送入具有喷水口和喷射器的装置，该装置使得可以不使用化学药剂。
本发明的目的是一种施加修复药剂或介质的装置，其使得能够更有效和更好地施加这些修复药剂或介质，并促进更有力的修复干预。
发明内容
依照本发明，水池水处理用的离子网发生装置的主题实际上在于漂浮体装备有与出口(9连接的至少一个电解和/或光催化处理水源，该出口通入喷射器的喷出物中和/或喷射水中的出口。电解和/或光催化处理水是阴极电解液和/或阳极电解液。电化学和/或光催化源布置在喷射器喷射口的通道中和/或喷射口外。可代替地，喷射导流器可布置在喷射口的侧面，最后，浮质导流器可布置在喷射口之后。化学药剂进口和/或生物药剂进口和/或氧化药剂进口可最终通入到喷射器的喷出物中和/或喷射水中。
