申请日2010.04.29
公开(公告)日2011.01.05
IPC分类号C02F9/08; C02F1/40; C02F1/28; C02F1/72; C02F1/66; C02F1/52
摘要
本实用新型涉及一种弹体装药倒空炸药废水处理系统，该系统包括隔油沉淀池、混合调节池、氧化反应釜、加药系统、过滤吸附系统、污泥浓缩池、污泥干化池和控制柜。隔油沉淀池内上部设有隔油板和集油管，其底部设有放空管，其一侧池壁上设有炸药废水输入管道，其另一侧池壁上设有穿墙孔;混合调节池的一侧池壁外接地面洗涤污水管，其内设有提升泵;氧化反应釜的顶部分别设有自动搅拌器I、pH测定仪和加药管道，其一侧设有回流管，并连有中间水池，其底部则与污泥浓缩池相连;中间水池与过滤吸附系统相连;污泥浓缩池与污泥干化池相连;控制柜分别与加药系统、提升泵、自动搅拌器I、pH测定仪、回流泵和中间泵相连。本实用新型安全性高、成本低。

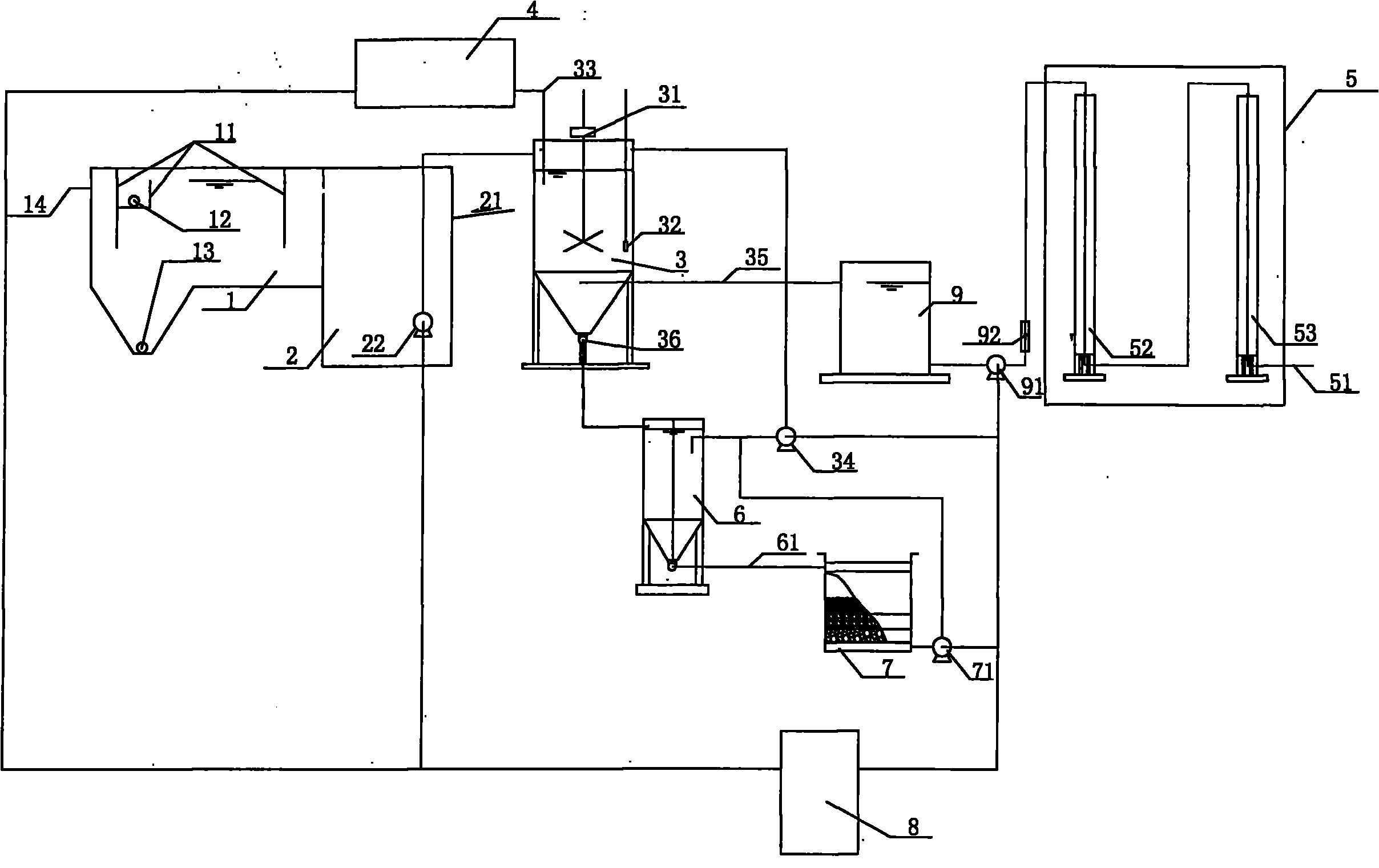

摘要附图
权利要求书
1.一种弹体装药倒空炸药废水处理系统，其特征在于：该系统包括隔油沉淀池(1)、混合调节池(2)、氧化反应釜(3)、加药系统(4)、过滤吸附系统(5)、污泥浓缩池(6)、污泥干化池(7)和控制柜(8);所述隔油沉淀池(1)内上部设有隔油板(11)和集油管(12)，其底部设有放空管(13)，其一侧池壁上设有炸药废水输入管道(14)，其另一侧池壁则与所述混合调节池(2)共有且其上设有穿墙孔;所述混合调节池(2)的一侧池壁外接地面洗涤污水管(21)，其内设有提升泵(22)，该提升泵(22)与所述氧化反应釜(3)的一侧上部相连;所述氧化反应釜(3)的顶部分别设有自动搅拌器I(31)、pH测定仪(32)和与所述加药系统相连的加药管道(33)，其一侧设有带回流泵I(34)的回流管，并通过进水管(35)连有中间水池(9)，其底部则通过排泥管I(36)与所述污泥浓缩池(6)相连;所述中间水池(9)依次通过中间泵(91)、流量计(92)与所述过滤吸附系统(5)相连，该过滤吸附系统(5)尾部设有出水管(51);所述污泥浓缩池(6)通过排泥管II(61)与所述污泥干化池(7)相连，该污泥干化池(7)外接回流泵II(71);所述控制柜(8)分别与所述加药系统(4)、提升泵(22)、自动搅拌器1(31)、pH测定仪(32)、回流泵I(34)、回流泵II(71)和中间泵(91)相连。
2.如权利要求1所述的一种弹体装药倒空炸药废水处理系统，其特征在于：所述加药系统(4)包括氧化剂投加装置(41)、混凝剂投加装置(42)、加酸装置(43)、催化剂投加装置(44)和加碱装置(45);氧化剂投加装置(41)设有自动感应器(46)，并外接加药泵I(47);所述混凝剂投加装置(42)、加酸装置(43)、催化剂投加装置(44)和加碱装置(45)分别设有自动搅拌器II(48)，并通过管道连有加药泵II(49);所述加药泵I(47)、加药泵II(49)通过所述加药管道(33)与所述氧化反应釜(3)相连;所述自动感应器(46)、自动搅拌器II(48)、加药泵I(47)、加药泵II(49)分别与所述控制柜(8)相连。
3.如权利要求1所述的一种弹体装药倒空炸药废水处理系统，其特征在于：所述过滤吸附系统(5)由数个串联在一起的沸石过滤柱(52)和活性炭过滤柱(53)组成。
4.如权利要求1所述的一种弹体装药倒空炸药废水处理系统，其特征在于：所述污泥干化池(7)内设三层不同粒径的砾石滤料。
说明书
一种弹体装药倒空炸药废水处理系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种弹体装药倒空炸药废水处理系统。
背景技术
目前，弹体装药倒空炸药废水处理系统采用活性炭吸附、MBR膜生物处理法及光催化氧化法来处理报废弹药TNT废水。
单纯活性炭吸附能够较好的处理报废弹药废水，但存在的问题主要有：对高浓度TNT废水，直接采用活性炭来吸附废水中大量的TNT，需要的活性炭量非常大，同时活性炭容易失去活性，增加了反冲洗再生和更新的次数，使TNT废水的处理成本非常高。
MBR膜生物处理法将超滤与生物处理结合在一起，对报废弹药废水的处理有一定作用，运行成本较低。但由于弹药销毁废水处理量小，采用生化法需要建造反应池以及许多附属设施，造成设备投资的不合理;其次，生化法的核心是细菌的培养，一般来说，细菌培养需要一至数月时间，但TNT废水处理一般只有几个月，有着很强的季节性，如果采用生化法，培养细菌不但费时费力，而且在处理站不工作的时间，培养的细菌不易保存，第二年工作时又需要重新培养，这样做既费时费力，又提高了处理成本。
光催化氧化法利用半导体粒子空穴可以吸附水分子或氢氧根离子产生具有强氧化能力的·OH将吸附于颗粒表面的有机物氧化，虽然处理效率较高，但是光和催化剂的利用效率不高，造成资源的浪费。
实用新型内容
本实用新型所要解决的技术问题是提供一种出水水质稳定、安全性高、成本低的一种弹体装药倒空炸药废水处理系统。
为解决上述问题，本实用新型所述的一种弹体装药倒空炸药废水处理系统，其特征在于：该系统包括隔油沉淀池、混合调节池、氧化反应釜、加药系统、过滤吸附系统、污泥浓缩池、污泥干化池和控制柜;所述隔油沉淀池内上部设有隔油板和集油管，其底部设有放空管，其一侧池壁上设有炸药废水输入管道，其另一侧池壁则与所述混合调节池共有且其上设有穿墙孔;所述混合调节池的一侧池壁外接地面洗涤污水管，其内设有提升泵，该提升泵与所述氧化反应釜的一侧上部相连;所述氧化反应釜的顶部分别设有自动搅拌器I、pH测定仪和与所述加药系统相连的加药管道，其一侧设有带回流泵I的回流管，并通过进水管连有中间水池，其底部则通过排泥管I与所述污泥浓缩池相连;所述中间水池依次通过中间泵、流量计与所述过滤吸附系统相连，该过滤吸附系统尾部设有出水管;所述污泥浓缩池通过排泥管II与所述污泥干化池相连，该污泥干化池外接回流泵II;所述控制柜分别与所述加药系统、提升泵、自动搅拌器I、pH测定仪、回流泵I、回流泵II和中间泵相连。
所述加药系统包括氧化剂投加装置、混凝剂投加装置、加酸装置、催化剂投加装置和加碱装置;氧化剂投加装置设有自动感应器，并外接加药泵I;所述混凝剂投加装置、加酸装置、催化剂投加装置和加碱装置分别设有自动搅拌器II，并通过管道连有加药泵II;所述加药泵I、加药泵II通过所述加药管道与所述氧化反应釜相连;所述自动感应器、自动搅拌器II、加药泵I、加药泵II分别与所述控制柜相连。
所述过滤吸附系统由数个串联在一起的沸石过滤柱和活性炭过滤柱组成。
所述污泥干化池内设三层不同粒径的砾石滤料。
本实用新型与现有技术相比具有以下优点：
1、由于本实用新型中采用隔油沉淀—氧化—吸附的联合系统，且设有pH测定仪和控制柜，因此，实现了自动化控制，不但有效地提高了出水水质，使得出水水质稳定、安全性高，而且还实现了污水的零排放，出水满足弹药废水排放标准。
2、由于本实用新型采用物理化学方法处理弹体装药倒空炸药废水，因此，本实用新型抗冲击负荷能力较强，灵活性强，不受外界环境的干扰。
3、以兰州军区某部队的炸药废水处理为例，原水TNT为149～202mg/L，CODcr((即化学需氧量))为269～458(O2，mg/L)，色度为313～1040度，废水量为1～2m3/d;采用本发明方法处理后，出水TNT<1mg/L，CODcr<60mg/L，SS(即悬浮物)<10mg/L，色度<18度，达到了GB14470.3-2002《中华人民共和国兵器工业水污染物排放标准》。
4、本实用新型占地面积小、功能完备，其出水可回用于消防、冷却系统，提高了水的利用率，且成本低于现有技术。
