申请日2014.01.03
公开(公告)日2014.07.02
IPC分类号C02F9/14
摘要
本实用新型涉及环保设备技术领域，具体为一种集成化污水处理装置。该装置包括集成化污水处理装置本体、进水缓冲间(2)、设备间(7)、一级生物处理间(3)、二级生物处理间(4)、斜板沉淀池(5)和消毒池(6)，其在集成化污水处理装置本体内设置进水缓冲间(2)，一级生物处理间(3)、二级生物处理间(4)、斜板沉淀池(5)和消毒池(6)，在集成化污水处理装置本体的前端设置进水缓冲间(2)，在集成化污水处理装置本体的后端设置消毒池(6)等。本套装置可对进水量变化大、进水浓度不稳定的污水进行处理，装置结构完善、紧凑、运行简单、维护方便、出水水质稳定。
权利要求书

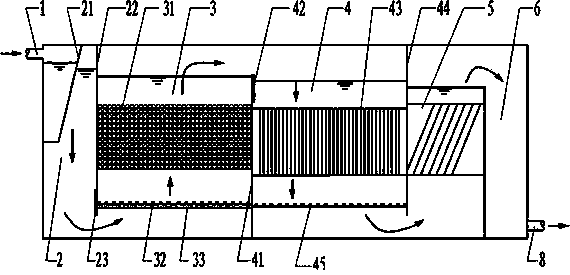

1.一种集成化污水处理装置，包括集成化污水处理装置本体、进水缓冲间(2)、设备间(7)、一级生物处理间(3)、二级生物处理间(4)、斜板沉淀池(5)和消毒池(6)，其特征在于：在集成化污水处理装置本体内设置进水缓冲间(2)，一级生物处理间(3)、二级生物处理间(4)、斜板沉淀池(5)和消毒池(6)，在集成化污水处理装置本体的前端设置进水缓冲间(2)，在集成化污水处理装置本体的后端设置消毒池(6)，一级生物处理间(3)的前端与进水缓冲间(2)连接，后端与二级生物处理间(4)连接，在二级生物处理间(4)的另外一侧设置斜板沉淀池(5)，斜板沉淀池(5)与消毒池(6)连接。
2.根据权利要求1所述的集成化污水处理装置，其特征在于：所述的进水缓冲间(2)和一级生物处理间(3)通过隔板一(22)隔开，并在隔板下部留有连通口，连通口设有隔板二(23)。
3.根据权利要求1所述的集成化污水处理装置，其特征在于：所述的一级生物处理间(3)和二级生物处理间(4)通过隔板三(41)隔开，并在隔板上部留有连通口，连通口设有隔板四(42)。
4.根据权利要求1所述的集成化污水处理装置，其特征在于：所述的进水缓冲间(2)和二级生物处理间(4)设有出水连通管道(34)，管道上设有阀门，进水缓冲间(2)设有拦截格栅(21)。
5.根据权利要求1所述的集成化污水处理装置，其特征在于：在所述的二级生物处理间(4)内设置二级生物处理片状填料(43)，并在二级生物处理间(4)的底部设置二级生物处理间空气曝气器(45)，所述的片状填料的安装方式为悬挂式，并在每个片状填料的上端安装填料间距压片，片状填料的厚度为1-2毫米，每个片状填料之间的安装间距L是根据生物膜最大厚度确定的。
6.根据权利要求1所述的集成化污水处理装置，其特征在于：在所述的一级生物处理间(3)内设置一级生物处理弹性生物复合填料(31)，并在一级生物处理间(3)的下部设置栅板式布水板(33)，栅板式布水板(33)的高度高于连通口的高度，在栅板式布水板(33)上设置一级生物处理间空气曝气器(32)。
7.根据权利要求1所述的集成化污水处理装置，其特征在于：一级生物处理间(3)与二级生物处理间(4)的连接方式为串联连接或并联连接。
8.根据权利要求1所述的集成化污水处理装置，其特征在于：所述的一级生物处理间(3)的出水口处设有与沉淀池连接的连通管道(46)，管道上设有阀门。
说明书
一种集成化污水处理装置
技术领域
本实用新型涉及环保设备技术领域，属于一种污水处理设备，具体为一种集成化污水处理装置。
背景技术
随着我国国民经济的快速发展和城镇化建设的不断推进，大型污水处理厂已不适应多点源式水污染的集中治理，表现如下：一、大型污水处理厂本身占地面积大;二、多种污水混合增加处理难度，影响处理结果;三、污染源覆盖面广，需要大面积的铺设管网，从而又大大增加的建设成本。现有的许多污水处理设备采用一体化设计，结构组合不够完善，导致在实际应用中并没有达到理想的处理效果。
发明内容
本实用新型正是基于以上技术问题，提供一种设备结构完善、紧凑、运行简单、维护方便、出水水质稳定的集成化污水处理设备。
本发明的技术方案为：
一种集成化污水处理装置，包括集成化污水处理装置本体、进水缓冲间、设备间、一级生物处理间、二级生物处理间、斜板沉淀池和消毒池，首先，在集成化污水处理装置本体内设置进水缓冲间，一级生物处理间、二级生物处理间、斜板沉淀池和消毒池，在集成化污水处理装置本体的前端设置进水缓冲间，进水缓冲间设有拦截格栅，用于拦截污水中颗粒较大的污染物，并且起到一个缓冲作用。进水缓冲间前与进水管相接，在集成化污水处理装置本体的后端设置消毒池，一级生物处理间的前端与进水缓冲间连接，后端与二级生物处理间连接，在二级生物处理间的另外一侧设置斜板沉淀池，斜板沉淀池与消毒池连接。所述的消毒池采用紫外线消毒池。
在一级生物处理间的下部设置栅板式布水板;栅板式布水板的安装高度略高于连通口的高度;在栅板式布水板上设有空气曝气装置，通过控制空气的曝气量，可以使一级生物处理间发挥不同的作用：不进行空气曝气或需少曝气时，一级生物处理间处于厌氧状态，可处理污水中需要厌氧处理的污染物;在设备进行维修时，一级生物处理间还可以作为调节池使用。
进水缓冲间和一级生物处理间通过隔板一隔开并在隔板下部留有连通口，连通口设有隔板二可上下开启(关闭)，用于隔断进水缓冲间和一级生物处理间;进水缓冲间和二级生物处理间设有出水连通管道，管道上设有阀门，进水缓冲间出水可直接进入二级生物处理间。
一级生物处理间和二级生物处理间亦通过隔板三隔开并在隔板上部留有连通口，连通口设有隔板四可上下开启(关闭)，用于隔断一级生物处理间和二级生物处理间。一级生物处理间和沉淀池设有出水连通管道，管道上设有阀门，一级生物处理间出水可通过管道进入沉淀池。
进水缓冲间与一级污水处理间的连通口开启，一级生物处理间和二级处理间的连通口开启，一级生物处理间和沉淀池连通管道阀门关闭，进水缓冲间与二级生物处理间连通管道关闭，一级生物处理间和二级生物处理间是串联使用，即污水进入进水缓冲间，通过下部的连通口，流入一级生物处理间，经过处理，再由一级生物处理间上部连通口溢流流入二级生物处理间进行深度处理，出水流经沉淀池沉淀，最后流入紫外线消毒池消毒后达标排放。
进水缓冲间与一级污水处理间的连通口关闭，一级生物处理间和二级处理间的连通口关闭，一级生物处理间和沉淀池连通管道阀门开启，进水缓冲间与二级生物处理间连通管道开启，一级生物处理间和二级生物处理间是并联使用，一级生物处理间和二级生物处理间出水都直接进入沉淀池处理，最后流入紫外线消毒池消毒后达标排放。
在所述的二级生物处理间内设置二级生物处理片状填料，并在二级生物处理间的底部设置二级生物处理间空气曝气器，可以提供生物生长代谢所需的氧气，所述的片状填料的安装方式为悬挂式，并在每个片状填料的上端安装填料间距压片，片状填料的厚度为1-2毫米，每个片状填料之间的安装间距L是根据生物膜最大厚度确定的，可根据除臭设备及除臭工艺任意调节，片状填料的高度不受片状填料堆压的限制，只受可进行生物除臭的片状填料强度的限制，理论上可达无穷大。在每个片状填料的上端安装填料间距压片，可以保证每个片状填料之间的间距稳定。片状填料的比表面积大、且具有毛细功能的材料编织面成。由于片状填料的顶部设置了布水保湿装置，片状填料与布水保湿装置中的水相连，通过片状填料上的毛细材料，保证生物膜的水分充足，所采用的毛细材料可以选用亲水性能好的毛线或其余具有毛细功能的编织物等等。
在一级生物处理间内设置一级生物处理弹性生物复合填料，并在一级生物处理间的底部设置一级生物处理间空气曝气器。
与现有技术相比，本实用新型的有益效果为：
(一) 由于在二级生物处理间内设置二级生物处理片状填料，很好的解
决了普通填料由于生物膜不断生长覆盖，死亡后的微生物不断淤积，气体通道变小甚至堵塞，致使微生物无法在填料中下部生长挂膜，最终导致整体的生物膜有效处理面积大大减少等问题。大大提高了单位体积内的填料有效处理面积;保持生物膜不断更新，保持生物膜活性，保持生物膜总量不变。
(二) 待处理的污水的水流量变化大，处理的浓度不稳定，均可以采用本套装置进行污水处理。
(三) 结构完善、紧凑、运行简单、维护方便、出水水质稳定。
