申请日2013.10.21
公开(公告)日2015.04.29
IPC分类号G05D9/12
摘要

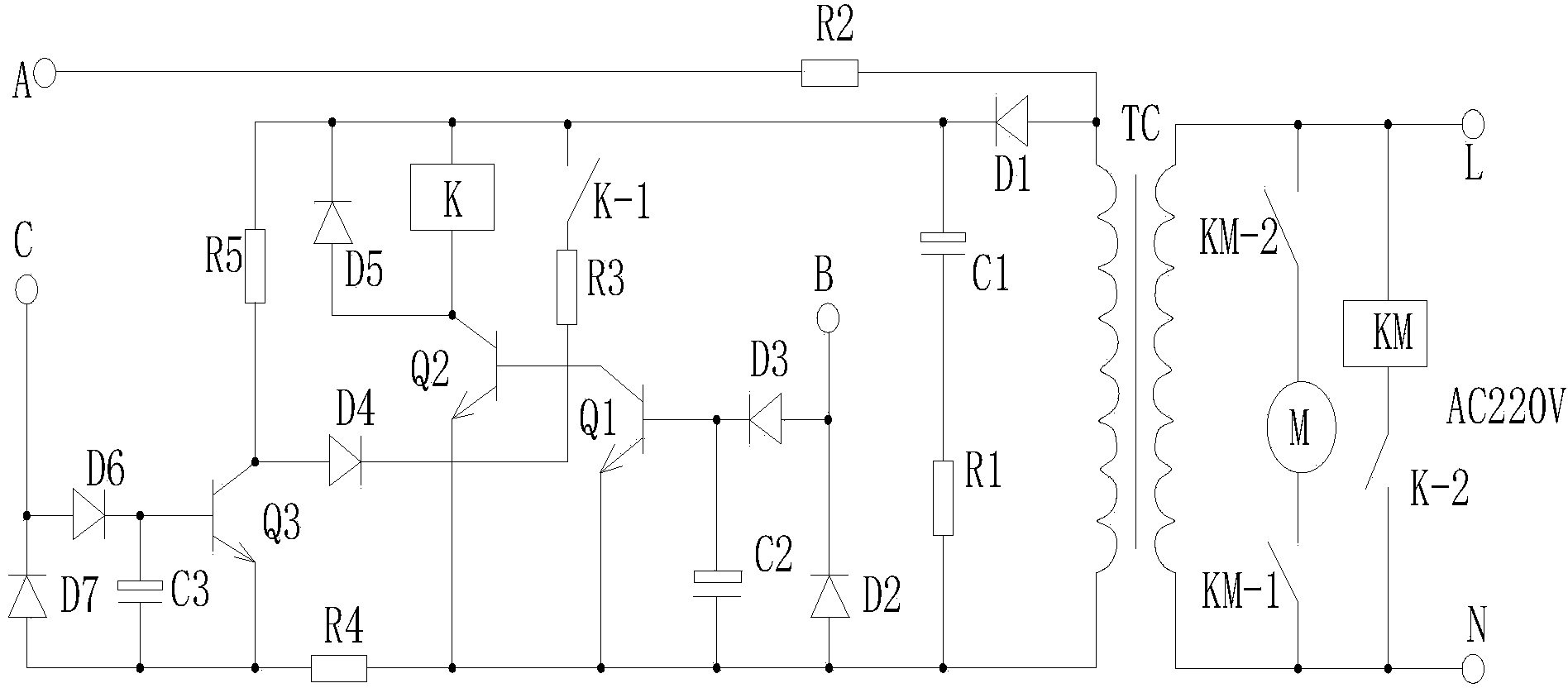

本发明公开了一种用于污水处理池的简易式自动供水装置，包括交流接触器、继电器、抽水电机、变压器、第一二极管、第二二极管、第三二极管、第四二极管、第五二极管、第六二极管、第七二极管、第一电容、第二电容、第三电容、第一电阻、第二电阻、第三电阻、第四电阻、第一三极管、第二三极管和第三三极管。本发明能在污水处理池内无水或水位偏低时向池内抽水，在水位达到最高限位时，它能停止向池内抽水，从而污水处理池内水位始终保持在预定的高、低水位线之间，整个装置结构简单，成本低廉，自动化程度较高，基本无需工作人员参与工作，具有较高的普及推广的价值。
权利要求书
1.一种用于污水处理池的简易式自动供水装置，其特征在于：包括交流接 触器、继电器、抽水电机、变压器、第一二极管、第二二极管、第三二极管、 第四二极管、第五二极管、第六二极管、第七二极管、第一电容、第二电容、 第三电容、第一电阻、第二电阻、第三电阻、第四电阻、第一三极管、第二三 极管和第三三极管，所述交流接触器线圈的第一端同时与所述变压器初级线圈 的第一端、所述交流接触器第二触点的第一端和交流电源的相线端连接，所述 交流接触器线圈的第二端与所述继电器第二触点的第一端连接，所述继电器第 二触点的第二端同时与所述变压器初级线圈的第二端、所述交流接触器第一触 点的第一端和所述交流电源的零线端连接，所述交流接触器第一触点的第二端 与所述抽水电机的第一端连接，所述抽水电机的第二端与所述交流接触器第二 触点的第二端连接，所述变压器次级线圈的第一端同时与所述第一二极管的正 极和所述第二电阻的第一端连接，所述变压器次级线圈的第二端同时与所述第 一电阻的第一端、所述第二二极管的正极、所述第二电容的负极、所述第一三 极管的发射极、所述第二三极管的发射极和所述第四电阻的第一端连接，所述 第一电阻的第二端与所述第一电容的负极连接，所述第一电容的正极同时与所 述第一二极管的负极、所述继电器第一触点的第一端、所述继电器线圈的第一 端、所述第五二极管的负极和所述第五电阻的第一端连接，所述第二电阻的第 二端与第一电极端连接，所述第二二极管的负极同时与所述第三二极管的正极 和第二电极端连接，所述第三二极管的负极同时与所述第二电容的正极和所述 第一三极管的基极连接，所述第一三极管的集电极与所述第二三极管的基极连 接，所述第二三极管的集电极同时与所述继电器线圈的第二端和所述第五二极 管的正极连接，所述继电器第一触点的第二端与所述第三电阻的第一端连接， 所述第三电阻的第二端与所述第四二极管的负极连接，所述第四二极管的正极 同时与所述第五电阻的第二端和所述第三三极管的集电极连接，所述第三三极 管的发射极同时与所述第四电阻的第二端、所述第四电容的负极和所述第七二 极管的正极连接，所述第三电容的正极同时与所述第三三极管的基极和所述第 六二极管的负极连接，所述第六二极管的正极同时与所述第七二极管的负极和 第三电极端连接。
2.根据权利要求1所述的用于污水处理池的简易式自动供水装置，其特征 在于：所述第一电容、所述第二电容和所述第三电容均为极性电容。
说明书
用于污水处理池的简易式自动供水装置
技术领域
本发明涉及一种自动供水装置，尤其涉及一种用于污水处理池的简易式自 动供水装置。
背景技术
水是人类的生命之源，它孕育和滋养了地球上的一切生物，并从各个方面 为人类服务，水的用途大致有生活用水、工业用水、农业用水、渔业用水、交 通运输用水等，但是，水环境中的淡水资源却很少，难以满足人们生活和工农 业生产日益增长的需求，因此污水处理厂时必须的，它是削减水污染物的重要 设施，但是现在其中很多污水处理池内的供水设施使用成本较高，而供水效率 却不高，浪费了不必要的人力资源。
发明内容
本发明的目的就在于为了解决上述问题而提供一种用于污水处理池的简易 式自动供水装置。
本发明通过以下技术方案来实现上述目的：
本发明包括交流接触器、继电器、抽水电机、变压器、第一二极管、第二 二极管、第三二极管、第四二极管、第五二极管、第六二极管、第七二极管、 第一电容、第二电容、第三电容、第一电阻、第二电阻、第三电阻、第四电阻、 第一三极管、第二三极管和第三三极管，所述交流接触器线圈的第一端同时与 所述变压器初级线圈的第一端、所述交流接触器第二触点的第一端和交流电源 的相线端连接，所述交流接触器线圈的第二端与所述继电器第二触点的第一端 连接，所述继电器第二触点的第二端同时与所述变压器初级线圈的第二端、所 述交流接触器第一触点的第一端和所述交流电源的零线端连接，所述交流接触 器第一触点的第二端与所述抽水电机的第一端连接，所述抽水电机的第二端与 所述交流接触器第二触点的第二端连接，所述变压器次级线圈的第一端同时与 所述第一二极管的正极和所述第二电阻的第一端连接，所述变压器次级线圈的 第二端同时与所述第一电阻的第一端、所述第二二极管的正极、所述第二电容 的负极、所述第一三极管的发射极、所述第二三极管的发射极和所述第四电阻 的第一端连接，所述第一电阻的第二端与所述第一电容的负极连接，所述第一 电容的正极同时与所述第一二极管的负极、所述继电器第一触点的第一端、所 述继电器线圈的第一端、所述第五二极管的负极和所述第五电阻的第一端连接， 所述第二电阻的第二端与第一电极端连接，所述第二二极管的负极同时与所述 第三二极管的正极和第二电极端连接，所述第三二极管的负极同时与所述第二 电容的正极和所述第一三极管的基极连接，所述第一三极管的集电极与所述第 二三极管的基极连接，所述第二三极管的集电极同时与所述继电器线圈的第二 端和所述第五二极管的正极连接，所述继电器第一触点的第二端与所述第三电 阻的第一端连接，所述第三电阻的第二端与所述第四二极管的负极连接，所述 第四二极管的正极同时与所述第五电阻的第二端和所述第三三极管的集电极连 接，所述第三三极管的发射极同时与所述第四电阻的第二端、所述第四电容的 负极和所述第七二极管的正极连接，所述第三电容的正极同时与所述第三三极 管的基极和所述第六二极管的负极连接，所述第六二极管的正极同时与所述第 七二极管的负极和第三电极端连接。
具体地，所述第一电容、所述第二电容和所述第三电容均为极性电容。
本发明的有益效果在于：
本发明能在污水处理池内无水或水位偏低时向池内抽水，在水位达到最高 限位时，它能停止向池内抽水，从而污水处理池内水位始终保持在预定的高、 低水位线之间，整个装置结构简单，成本低廉，自动化程度较高，基本无需工 作人员参与工作，具有较高的普及推广的价值。
