申请日2013.12.02
公开(公告)日2014.02.26
IPC分类号C02F11/12
摘要
本发明公开了一种螺环式污泥干燥器包括：液体污泥仓、机械脱水机、脱水污泥仓、塔体、排风机、旋风分离器、除尘器、废气吸附器、干污泥仓、余热锅炉、鼓风机、空气热交换器及空气喷射器;所述塔体内设置有螺旋上升的螺环导流板，塔体顶部设置有封盖，封盖上部中心设置有出风口，塔体底部设置有灰斗;所述液体污泥仓依次与机械脱水机、脱水污泥仓及空气喷射器连接。本发明具有优化污泥干化工艺，采用高速热气流驱动污泥输送、干燥及碰撞粉碎污泥干化技术，高效余热利用及废气处理和脱臭装置，自动化程度高，污泥干化速度快，利用余热加热，提高能源利用率，可以进一步降低污泥含水率，有效避免二次废气污染产生的特点。
权利要求书

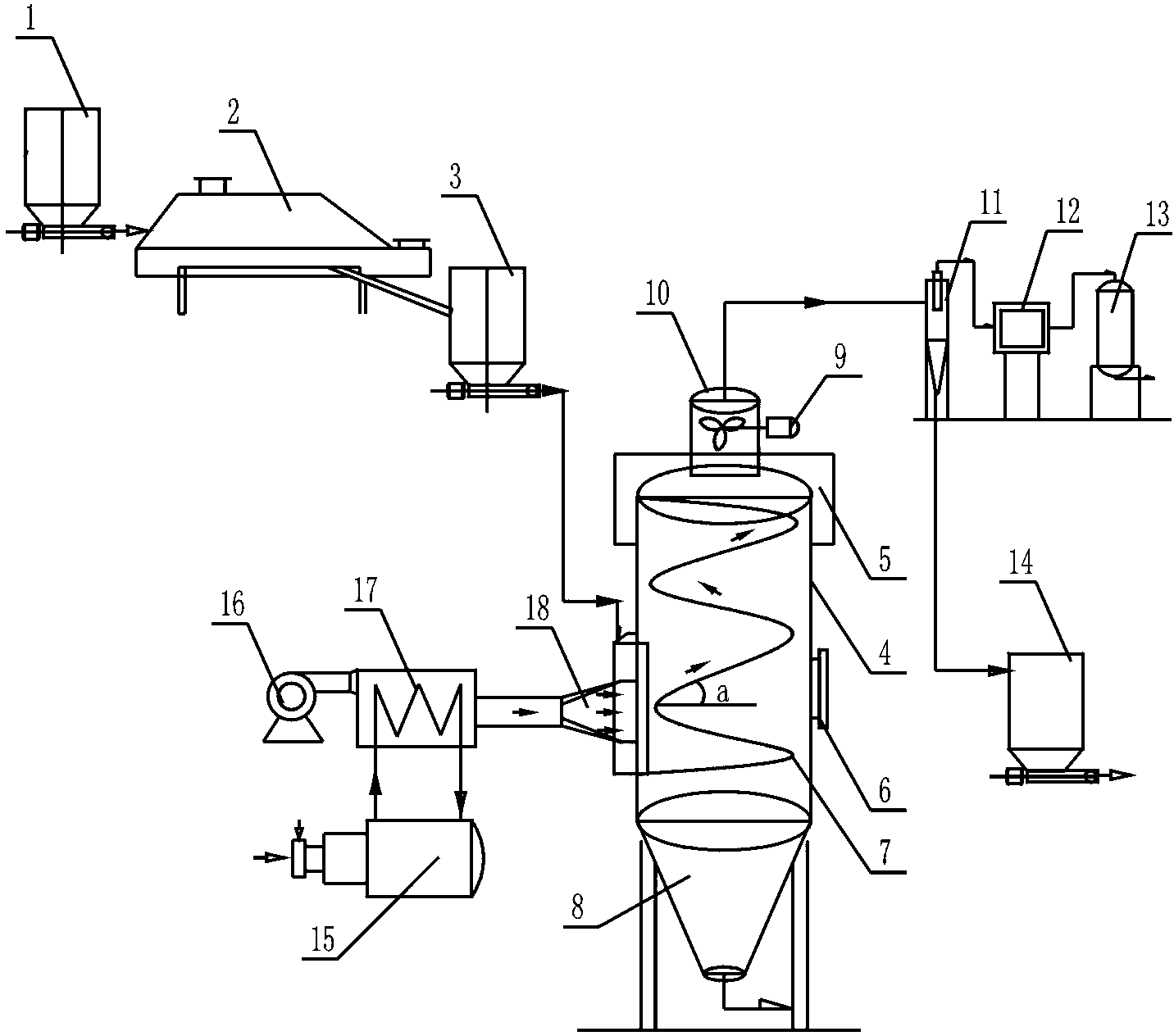

1.一种螺环式污泥干燥器，包括：液体污泥仓(1)、机械脱水机(2)、脱水污泥仓(3)、塔体(4)、排风机(9)、旋风分离器(11)、除尘器(12)、废气吸附器(13)、干污泥仓(14)、余热锅炉(15)、鼓风机(16)、空气热交换器(17)及空气喷射器(18);其特征在于：所述塔体(4)内设置有螺旋上升的螺环导流板(7)，塔体(4)顶部设置有封盖(5)，封盖(5)上部中心设置有出风口(10)，塔体(4)底部设置有灰斗(8);所述液体污泥仓(1)依次与机械脱水机(2)、脱水污泥仓(3)及空气喷射器(18)连接;所述鼓风机(16)依次与空气热交换器(17)、空气喷射器(18)连接。
2.根据权利要求1所述的一种螺环式污泥干燥器，其特征在于：所述螺环导流板(7)与水平面之间的夹角a为30°~60°。
3.根据权利要求1所述的一种螺环式污泥干燥器，其特征在于：所述空气喷射器(18)设置在塔体(4)的侧壁，空气喷射器(18)内空气流向与污泥流向垂直。
4.根据权利要求1所述的一种螺环式污泥干燥器，其特征在于：所述出风口(10)内设置有排风机(9)。
5.根据权利要求1所述的一种螺环式污泥干燥器，其特征在于：所述出风口(10)通过管道依次与旋风分离器(11)、除尘器(12)及废气吸附器(13)连接。
6.根据权利要求1所述的一种螺环式污泥干燥器，其特征在于：所述旋风分离器(11)的排灰口与干污泥仓(14)连接。
7.根据权利要求1所述的一种螺环式污泥干燥器，其特征在于：所述空气热交换器(17)内导热管通过蒸汽管道与余热锅炉(15)连接。
说明书
一种螺环式污泥干燥器
技术领域
本发明涉及一种螺环式污泥干燥器，属于环保污泥处理技术领域。
背景技术
随着城市工业废水与生活污水的排放量日益增多，城市污水处理率也逐年提高，城市污水处理厂的污泥产量也急剧增加。污水处理厂要排放大量的剩余污泥，数量巨大的污泥需要做进一步处理，如果污泥得不到合理处理，将造成二次污染。污水污泥的处理处置费用较高，在污水处理厂的全部建设费用中，用于处理污泥的占五分之一以上，污水污泥的成分很复杂，除含有大量的水分外，还含大量有用资源，目前对于城市污泥处理方法有多种，一般有填埋、焚烧和综合利用，但在资源化利用之前，需对污泥进行预处理，进行调理，包括浓缩、脱水、干燥。经过干化后的污泥，可运用于土地改良，建材利用等。如何降低污泥的含水率，降低在脱水的能耗，以及能利用余热，这是污泥处理的重要任务，在干化过程中还应避免二次污染产生。
发明内容
本发明的目的在于提供一种螺环式污泥干燥器，具有优化污泥干化工艺，采用高速热气流驱动污泥输送、干燥及碰撞粉碎污泥干化技术，高效余热利用及废气处理和脱臭装置，自动化程度高，污泥干化速度快，利用余热加热，提高能源利用率，可以进一步降低污泥含水率，有效避免二次废气污染产生的特点。
本发明的目的通过下述技术方案实现：一种螺环式污泥干燥器，包括：液体污泥仓、机械脱水机、脱水污泥仓、塔体、排风机、旋风分离器、除尘器、废气吸附器、干污泥仓、余热锅炉、鼓风机、空气热交换器及空气喷射器;所述塔体内设置有螺旋上升的螺环导流板，塔体顶部设置有封盖，封盖上部中心设置有出风口，塔体底部设置有灰斗;螺环导流板使塔体内热空气与污泥形成螺旋上升;所述液体污泥仓依次与机械脱水机、脱水污泥仓及空气喷射器连接，机械脱水机可以是离心脱水机、带式压滤机、板框压滤机等，机械脱水机将含水99%以上的污泥脱水，脱水含水率为80～85%。
所述鼓风机依次与空气热交换器、空气喷射器连接，鼓风机提供一定风压的气流。
所述螺环导流板与水平面之间的夹角a为30°~60°，实践证明形成热空气与污泥形成螺旋上升最佳角度。
所述空气喷射器设置在塔体的侧壁，空气喷射器内空气流向与污泥流向垂直，空气流速达到30m/s，污泥被高速气流冲击粉碎。
所述出风口内设置有排风机，排风机排出热空气与污泥混合气流。
所述出风口通过管道依次与旋风分离器、除尘器及废气吸附器连接，旋风分离器分离干燥的污泥分离出来，除尘器将废气冷却分离出水蒸汽及残余粉尘，废气吸附器除去废气的臭气。
所述旋风分离器的排灰口与干污泥仓连接。
进一步的，所述空气热交换器内导热管通过蒸汽管道与余热锅炉连接。通过热交换，将余热热能转移给干燥塔需要的热空气，使用热空气温度达到300-500℃，将污泥中的水分蒸发，实现热能利用。
综上所述，本发明的有益效果是：具有优化污泥干化工艺，利用余热锅炉为热源，具有高效热能回收;采用高速热气流驱动污泥输送、干燥及碰撞粉碎污泥干化技术，可以迅速降低污泥含水率;干燥器自动化运行;塔内设置螺环导流板，螺环导流板使塔体内热空气与污泥形成螺旋上升，迅速带走污泥蒸发的水分;本发明采用全封闭系统，设置有废气处理和脱臭系统，减少了污泥的二次污染，干化后污泥能到达资源化利用的要求。
