申请日2013.10.21
公开(公告)日2014.05.14
IPC分类号G01N1/34; B01L3/16
摘要
本实用新型涉及一种测定污泥脂肪酸的蒸馏装置，其特征在于：支架上设有烧瓶，烧瓶的一侧设有与烧瓶配套的冷凝管，冷凝管与烧瓶之间通过导流管相连，所述的导流管上设有放气阀。使用时，在蒸馏装置的导流管上增加一个放气阀，当发现存在爆炸危险时快速打开该阀，使蒸馏装置中的环境和外界联通，排出爆炸危险，保障了蒸馏装置的使用安全。
权利要求书
1.一种测定污泥脂肪酸的蒸馏装置，它主要包括支架，其特征在于：支架上设有烧瓶，烧瓶的一侧设有与烧瓶配套的冷凝管，冷凝管与烧瓶之间通过导流管相连，所述的导流管上设有放气阀。
2.根据权利要求1所述的一种测定污泥脂肪酸的蒸馏装置，其特征在于：所述的冷凝管为直型冷凝管，冷凝管与支架之间通过辅助支撑杆相连。
3.根据权利要求1所述的一种测定污泥脂肪酸的蒸馏装置，其特征在于：所述烧瓶与冷凝管之间的导流管呈斜向分布，导流管的低端与冷凝管连接，导流管的高端与烧瓶连接。
说明书
一种测定污泥脂肪酸的蒸馏装置
技术领域
本实用新型涉及检测装置的技术领域，具体地说是一种用于测定污泥脂肪酸的蒸馏装置。
背景技术
目前，脂肪酸是鉴定污泥消化好坏的重要指标之一，CJ221-2005城市污水处理厂污泥检验方法中关于城市污泥脂肪酸蒸馏后滴定法规定脂肪酸的测定是将挥发性脂肪酸从污泥上清液中加热蒸馏出来，用水吸收后与标准碱反应，测定挥发性脂肪酸的含量，其化验装置为带有500ml烧瓶和直型冷凝管的蒸馏装置(具体结构参见图1)。由于污水厂的污泥性质比较复杂，蒸馏过程中可能会出现蒸馏瓶中泡沫过多等情况继而存在蒸馏瓶爆炸的危险;同时也会出现冷凝水忘记打开而发生蒸馏瓶爆炸的情况，故现有的蒸馏装置在使用过程中存在较大的安全隐患。
发明内容
本实用新型的目的在于提供一种改进的测定污泥脂肪酸的蒸馏装置，它可克服现有技术中蒸馏瓶容易爆炸，存在较大隐患的一些不足。

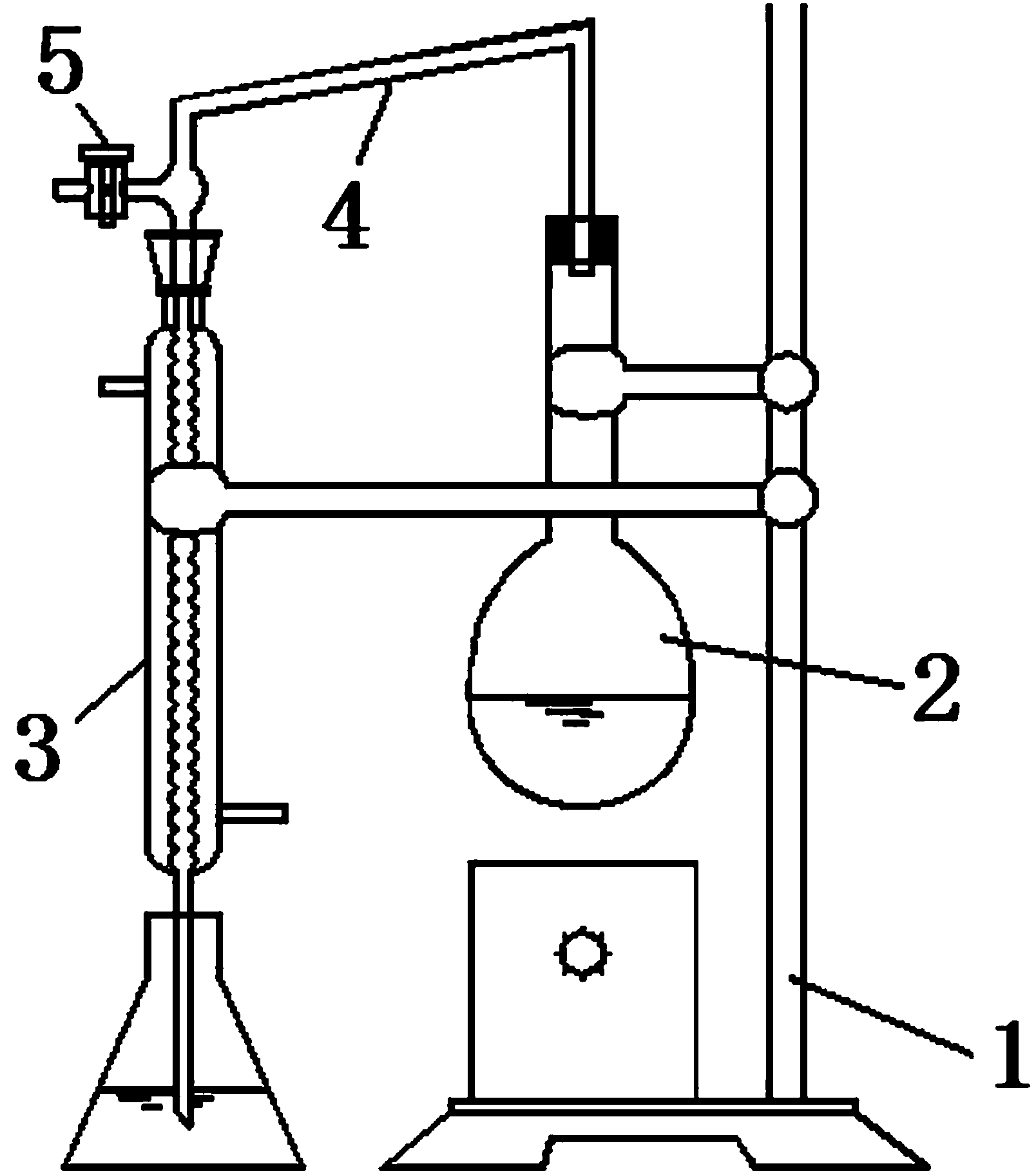

为了实现上述目的，本实用新型的技术方案是：一种测定污泥脂肪酸的蒸馏装置，它主要包括支架，其特征在于：支架上设有烧瓶，烧瓶的一侧设有与烧瓶配套的冷凝管，冷凝管与烧瓶之间通过导流管相连，所述的导流管上设有放气阀。
使用时，在蒸馏装置的导流管上增加一个放气阀，当发现存在爆炸危险时快速打开该阀，使蒸馏装置中的环境和外界联通，排出爆炸危险，保障了蒸馏装置的使用安全。
