申请日2013.10.21
公开(公告)日2014.07.09
IPC分类号C02F1/30
摘要
本实用新型公开了一种可见光响应光催化废水处理联动棒，包括一个主轴圆柱玻璃棒，主圆柱玻璃棒下方设有两个以上的圆柱玻璃搅拌棒，所述圆柱玻璃搅拌棒表面同轴的设有两个以上的凹槽。所述主轴圆柱玻璃棒与单个圆柱玻璃搅拌棒的夹角范围100度～160度。本实用新型有益效果包括：第一，三个圆柱玻璃搅拌棒在一个圆柱玻璃棒带动作用下，能够较大范围的与废水接触;第二，每根圆柱玻璃搅拌棒的表面的多个凹槽能够增大反应界面，提高界面反应效率;第三，每根圆柱玻璃搅拌棒表面负载具有较高可见光响应效果的氮掺杂二氧化钛光催化剂涂层，具有较高可见光响应效果的氮掺杂二氧化钛光催化剂涂层能够较好吸收太阳光中的可见光，增加催化降解性能。
权利要求书
1.一种可见光响应光催化废水处理联动棒，其特征在于，包括一个主轴圆柱玻璃棒，主圆柱玻璃棒下方设有两个以上的圆柱玻璃搅拌棒，所述圆柱玻璃搅拌棒表面同轴的设有两个以上的凹槽。
2.根据权利要求1所述的一种可见光响应光催化废水处理联动棒，其特征在于，所述主轴圆柱玻璃棒与单个圆柱玻璃搅拌棒的夹角范围100度～160度。
3.根据权利要求2所述的一种可见光响应光催化废水处理联动棒，其特征在于，每个圆柱玻璃搅拌棒与主轴圆柱玻璃棒的夹角大小相同。
4.根据权利要求2所述的一种可见光响应光催化废水处理联动棒，其特征在于，圆柱玻璃搅拌棒包括3个以上，且两两圆柱玻璃搅拌棒之间的夹角大小相同。
5.根据权利要求1所述的一种可见光响应光催化废水处理联动棒，其特征在于，圆柱玻璃搅拌棒表面的凹槽为三个以上，且等间隔角度设置。
说明书
一种可见光响应光催化废水处理联动棒
技术领域
本实用新型公开了一种废水净化装置,尤其是一种可见光响应光催化废水处理联动 棒。
背景技术
近年来,污水处理装置在环境治理方面得到了日益广泛的研究和应用。简单、有效、 易行的废水处理装置仍然是探索研究的焦点。搅拌装置在废水处理过程中有广泛的应 用，如何增大其与废水的有效接触界面成为难点。开发具有特定结构、较大接触界面 的搅拌装置具有实际意义。
实用新型内容
实用新型目的：本实用新型所要解决的技术问题是针对现有技术的不足，提供一 种可见光响应光催化废水处理联动棒。

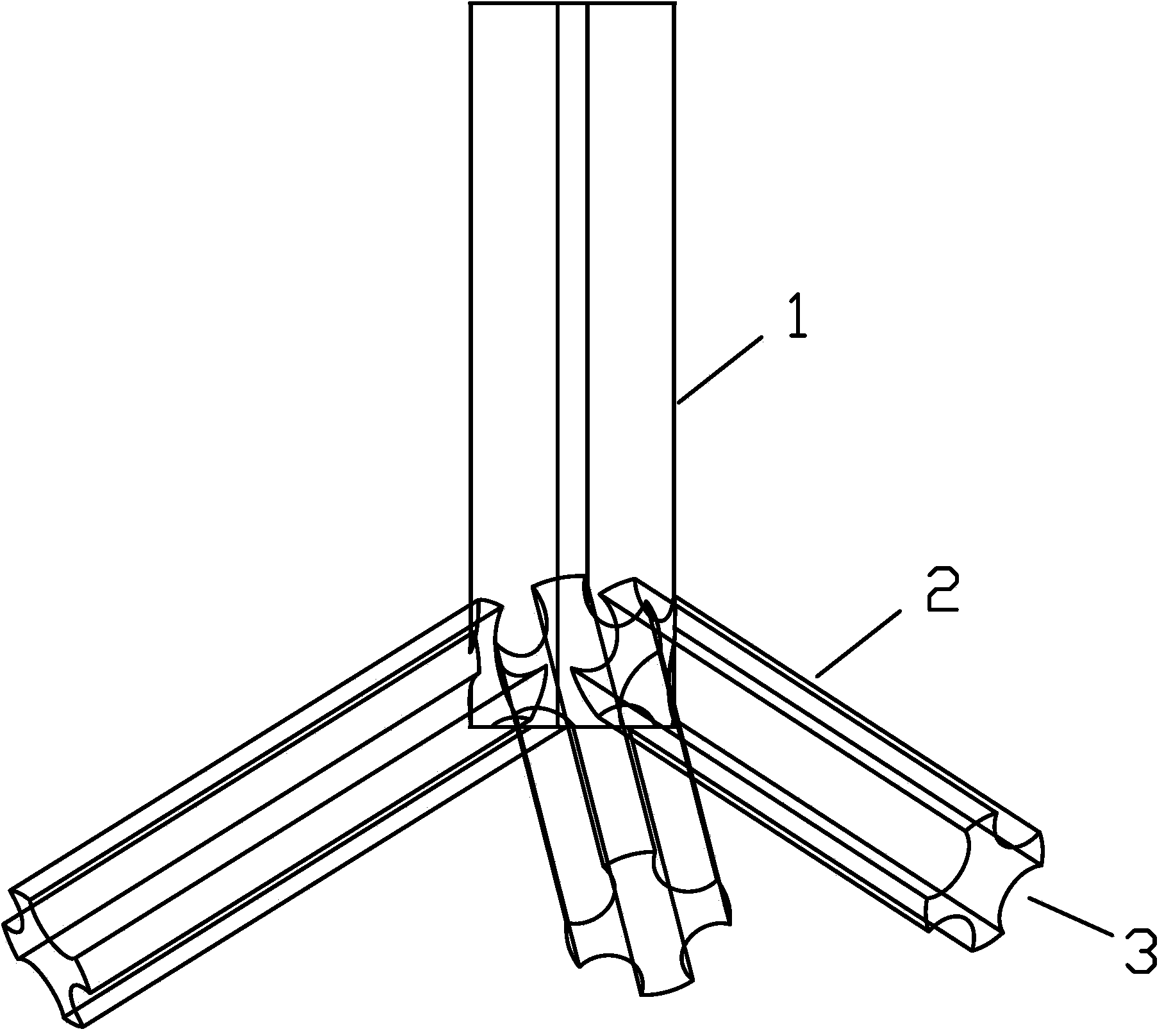

为了解决上述技术问题，本实用新型公开了一种可见光响应光催化废水处理联动 棒，包括一个主轴圆柱玻璃棒，主圆柱玻璃棒下方设有两个以上的圆柱玻璃搅拌棒， 所述圆柱玻璃搅拌棒表面同轴的设有两个以上的凹槽。
本实用新型中，所述主轴圆柱玻璃棒与单个圆柱玻璃搅拌棒的夹角范围100度～160 度。
本实用新型中，每个圆柱玻璃搅拌棒与主轴圆柱玻璃棒的夹角大小相同。
本实用新型中，圆柱玻璃搅拌棒包括3个以上，且两两圆柱玻璃搅拌棒之间的夹 角大小相同。
本实用新型中，圆柱玻璃搅拌棒表面的凹槽为三个以上，且等间隔角度设置。
本实用新型中，每根圆柱玻璃搅拌棒表面的设有氮掺杂二氧化钛光催化剂涂层。
本实用新型具备良好可见光杀菌、净化功效。
有益效果：第一，三个圆柱玻璃搅拌棒在一个圆柱玻璃棒带动作用下,能够较大范 围的与废水接触;第二，每根圆柱玻璃搅拌棒的表面的多个凹槽能够增大反应界面,提 高界面反应效率。第三，每根圆柱玻璃搅拌棒表面负载具有较高可见光响应效果的氮 掺杂二氧化钛光催化剂涂层,具有较高可见光响应效果的氮掺杂二氧化钛光催化剂涂层 能够较好吸收太阳光中的可见光，增加催化降解性能。
