申请日2013.12.02
公开(公告)日2014.06.04
IPC分类号C02F5/00
摘要

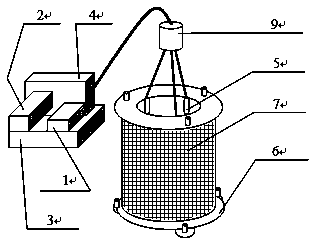

从水体中吸附钙镁等金属离子的水处理装置,设备由相互连接的置入循环水体内的电极部件和外部控制部件构成,其中,电极部件中包含交替电极(5)、接地电极(6)和接地保护罩(7)，一组至少包括二支交替电极(5)安装在桶状的接地保护罩(7)内，接地保护罩(7)与接地电极(6)连接;控制部件中包含震荡电路模块(1)、电源(2)、控制电路模块(3)和输出模块(4)，电源(2)与控制电路模块(3)连接，控制电路模块(3)与震荡电路模块(1)和输出模块(4)连接。能够长时间的把水垢有规格的结晶析出并吸附在保护罩上，安装快速，既满足循环水路封闭运行的工况下去除水垢，又不影响水体流动性。
权利要求书
1.从水体中吸附钙镁等金属离子的水处理装置, 包括震荡电路模块(1)、电源(2)、控制电路模块(3)、输出模块(4)、交替电极(5)、接地电极(6)和接地保护罩(7);其特征在于，设备由相互连接的置入循环水体内的电极部件和外部控制部件构成,其中, 电极部件中包含交替电极(5)、接地电极(6)和接地保护罩(7)，一组至少包括二支交替电极(5)安装在桶状的接地保护罩(7)内，接地保护罩(7)与接地电极(6)连接;控制部件中包含震荡电路模块(1)、电源(2)、控制电路模块(3)和输出模块(4)，电源(2)与控制电路模块(3)连接，控制电路模块(3)与震荡电路模块(1)和输出模块(4)连接。
2.如权利要求1所述的从水体中吸附钙镁等金属离子的水处理装置，其特征在于，交替电极(5)为加电电极，交替电极(5)至少有二只，交替电极(5)与接地电极(6)组成一组电级。
3.如权利要求1所述的从水体中吸附钙镁等金属离子的水处理装置，其特征在于，接地电极(6)安装在接地保护罩(7)上，接地保护罩(7)为圆桶形网状结构。
4.如权利要求1所述的从水体中吸附钙镁等金属离子的水处理装置，其特征在于，输出模块(4)或接地保护罩(7)上安装感应模块(9)。
5.如权利要求1所述的从水体中吸附钙镁等金属离子的水处理装置，其特征在于，电极部件和控制部件通过电缆连接或者通过电磁感应耦合方式连接。
6.如权利要求1所述的从水体中吸附钙镁等金属离子的水处理装置，其特征在于，震荡电路模块(1)通过输出模块(4)向交替电极(5)加载方形波，频率为7KM-900KM，扫频实现。
说明书
从水体中吸附钙镁等金属离子的水处理装置
技术领域
本实用新型涉及供水或循环水管线路内水垢防止或处理技术，尤其是从水体中吸附钙镁等金属离子的水处理装置。
背景技术
循环水结垢其实是循环水系统中微溶物质在环境条件发生变化导致生过饱和现象，产生晶核由冷却水中结晶析出，随着晶核不断长大沉积在换热器的表面的现象，按垢的按盐的种类可分为碳酸垢、磷酸垢、硅酸垢、硫酸垢等;按金属离子区分可分为钙垢、镁垢、铁垢等。换热器内垢的形成受到水质、水温、流速、换热温降、换热器材质和光洁度等因素的影响的影响：循环冷却水在运行过程中，随着挥发水量的消耗，水中各种杂质的浓度就会相应增大，结垢的概率就会同时增加，这时补充水的水质其含盐量、碱度、硬度、pH值等指标就显得尤为重要。这几个指标越高循环水越容易达到饱和而产生结晶。因此这在投加水质阻垢剂方案时就必须考虑进去，这是基础。
工业循环水系统是代工业企业正常运行的基本保证，循环水系统管理中遇到的设备的结垢、腐蚀、生物粘泥堵塞等等，是换热设备损坏和效率降低的主要危害。目前工业应用的水质稳定剂多为缓蚀阻垢剂，但阻垢剂的品质参差不齐，系统的换热设备的种类千差万别，同时管理的方法又各有不同，这就造成了循环水系统运行的优劣之分。因此，我将近年了解的情况对循环水的管理这一命题谈谈自己作出粗浅的认识。
当前，作为针对循环水路水垢的方法，大多数采用化学方法;个别采用电化学的方法，不能眼肉看到固体水垢的形成。
实用新型内容
本实用新型的目的是提供一种从水体中吸附钙镁等金属离子的水处理装置，能够长时间的把水垢有规格的结晶析出并吸附在保护罩上。
本实用新型的目的将通过以下技术措施来实现：包括：震荡电路模块、电源、控制电路模块、输出模块、交替电极、接地电极和接地保护罩。设备由相互连接的置入循环水体内的电极部件和外部控制部件构成,其中, 电极部件中包含交替电极、接地电极和接地保护罩，一组至少包括二支交替电极安装在桶状的接地保护罩内，接地保护罩与接地电极连接;控制部件中包含震荡电路模块、电源、控制电路模块和输出模块，电源与控制电路模块连接，控制电路模块与震荡电路模块和输出模块连接。
尤其是，交替电极为加电电极，交替电极至少有二只，交替电极与接地电极组成一组电级。
尤其是，接地电极安装在接地保护罩上，接地保护罩为圆桶形网状结构。
尤其是，输出模块或接地保护罩上安装感应模块。
尤其是，电极部件和控制部件通过电缆连接或者通过电磁感应耦合方式连接。
尤其是，震荡电路模块通过输出模块向交替电极加载方形波，频率为7KM-900KM，扫频实现。
本实用新型的优点和效果：能够长时间的把水垢有规格的结晶析出并吸附在保护罩上，安装快速，既满足循环水路封闭运行的工况，而且，去除水垢的过程中不影响水体流动性，设备安装维护和检修方便安全，而且具有广泛的适用性，节能减排效果显著，安装规范标准，工作稳定高效。
