申请日2013.10.21
公开(公告)日2015.04.29
IPC分类号F16K11/074
摘要
本发明公开了一种多路水处理阀，主要是由控制阀芯的动片端面上间隔设有的进水通孔、扇形沉孔和中心扇形沉孔，对应与定片端面上间隔设有的水孔转位连通或关闭。工作中，通过转动控制阀芯，分别实现了水处理阀的正常工作、反洗、吸盐、注水、正洗和关闭的工位换向。消除了现有技术中进入阀体的工作原水造成串水向外排出或通过盐箱溢出，以及暂时停止工作仍继续向外排水的缺陷，有效地节省了水资源和提高了工作的卫生环境。
权利要求书

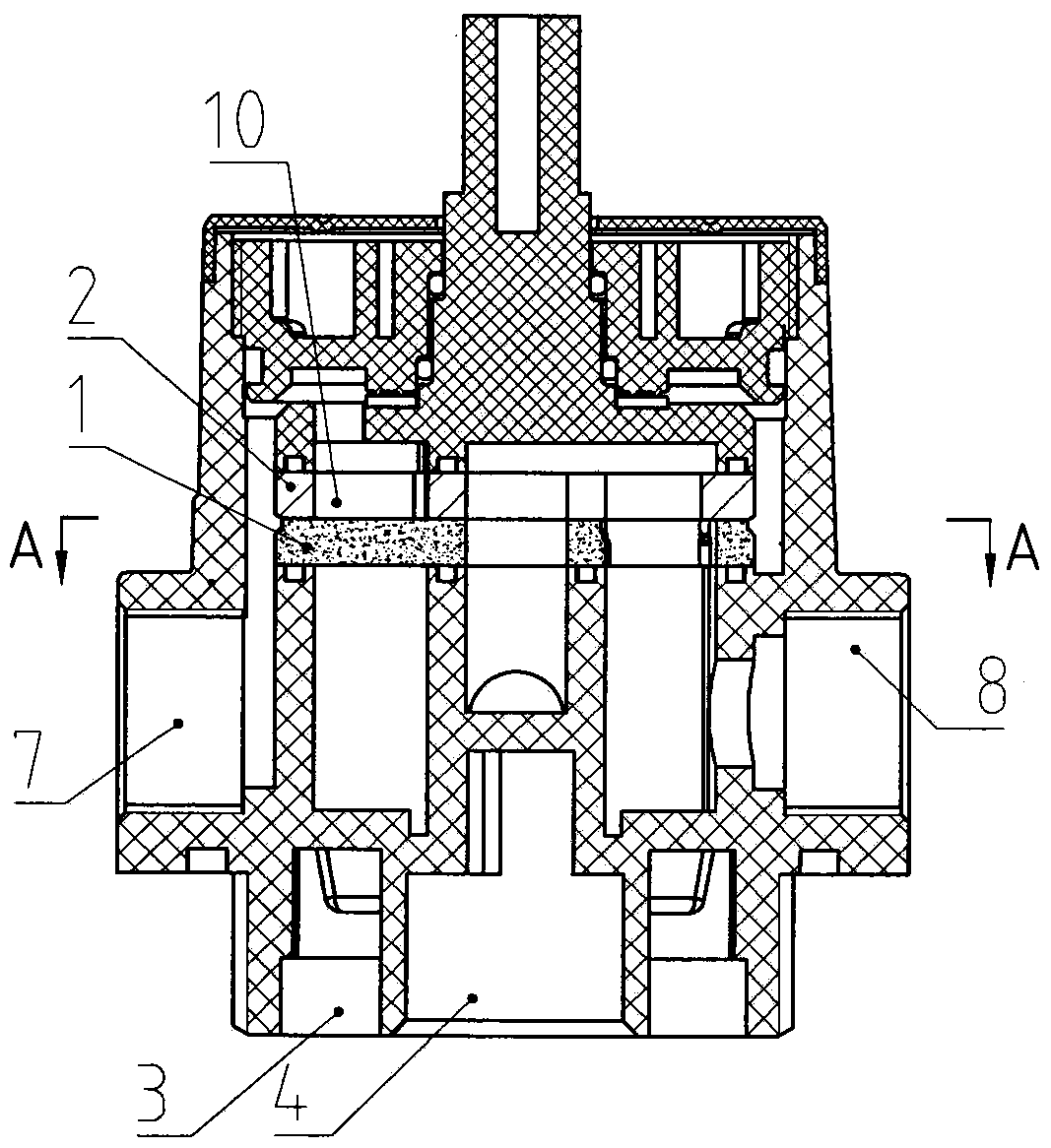

1.一种多路水处理阀，主要由阀芯腔的阀座上连有控制阀芯，以 及所述控制阀芯的定片(1)端面水孔通过所述阀座的端面水孔流道， 对应与阀体上的水孔连通构成;其特征在于：所述控制阀芯的动片(2) 端面上间隔设有的进水通孔(10)、扇形沉孔和中心扇形沉孔，对应 与定片(1)端面上间隔设有的水孔转位连通或关闭。
2.根据权利要求1所述的多路水处理阀，其特征在于：所述控制 阀芯的动片端面进水通孔(10)与定片端面的上布水孔(3)转位连 通;所述动片(2)端面的扇形沉孔与定片端面的下布水孔(4)和出 水孔(8)转位连通。
3.根据权利要求1所述的多路水处理阀，其特征在于：所述控制 阀芯的动片端面进水通孔(10)与定片端面下布水孔(4)转位连通; 所述动片(2)端面的中心扇形沉孔与定片端面的上布水孔(3)和排 污水孔(9)转位连通。
4.根据权利要求1所述的多路水处理阀，其特征在于：所述控制 阀芯的动片端面进水通孔(10)与定片端面支路出水孔(11)转位连 通;所述动片(2)端面的扇形沉孔与定片端面的上布水孔(3)和再 生质进水孔(6)转位连通;所述动片端面的中心扇形沉孔与定片端 面的下布水孔(4)和排污水孔(9)转位连通。
5.根据权利要求1所述的多路水处理阀，其特征在于：所述控制 阀芯的动片端面进水通孔(10)与定片端面再生质进水孔(6)转位 连通。
6.根据权利要求1所述的多路水处理阀，其特征在于：所述控制 阀芯的动片端面进水通孔(10)与定片端面上布水孔(3)转位连通; 所述动片(2)端面的中心扇形沉孔与定片端面的下布水孔(4)和排 污水孔(9)转位连通。
7.根据权利要求1所述的多路水处理阀，其特征在于：所述控制 阀芯的动片端面进水通孔(10)与定片(1)的端面转位阻隔关闭。
说明书
多路水处理阀
(一)技术领域：本发明涉及水处理过滤装置;具体涉及一种多路水处 理阀。
(二)背景技术：现有技术中的多路水处理阀，其结构主要是由阀芯腔 的阀座上转动连有控制阀芯，以及所述控制阀芯的定片端面水孔通过阀 座端面的水孔流道，对应与阀体上的进水、出水、排污水和盐水孔连通 构成。由于所述阀座端面的水孔受连接结构和设定位置的局限，当控制 阀芯的动片端面水孔相对定片端面水孔进行工位换向时，常出现以下缺 陷：一是所述动片的端面进水孔与定片端面的排污水孔出现串水连通， 使一部分经阀体准备进入其它工位的工作原水，此时通过定片端面的排 污水孔直接向外排出，浪费了水资源。二是所述动片的端面出水孔与定 片端面的盐水孔出现串水连通，使滞留在出水管内的大量积水通过定片 端面的盐水孔，反流进入已储满盐水的盐箱向外溢出，溢出的盐水严重 污染了工作的卫生环境。
另外，所述控制阀芯的动片端面水孔相对定片端面水孔工位换向时无 进水关闭工位，使工作中动片端面的进水孔始终与定片端面水孔处于转 位连通状态。例如，当需要暂时停止工作进水，通过进水孔进入的工作 原水则全部通过阀体的排污孔向外排出，严重浪费了水资源。
(三)发明内容：针对上述现有技术存在的不足，本发明的目的在于提 供一种多路水处理阀，旨在节省水资源和提高工作的卫生环境。
为实现上述目的，本发明的技术方案是这样实现的，这种多路水处理 阀，主要由阀芯腔的阀座上连有控制阀芯，以及所述控制阀芯的定片端 面水孔通过所述阀座的端面水孔流道，对应与阀体上的水孔连通构成; 它是所述控制阀芯的动片端面上间隔设有的进水通孔、扇形沉孔和中心 扇形沉孔，对应与定片端面上间隔设有的水孔转位连通或关闭。
实施上述技术方案时，本发明通常选择所述控制阀芯的动片端面进水 通孔与定片端面的上布水孔转位连通，所述动片端面的扇形沉孔与定片 端面的下布水孔和出水孔转位连通。
实施上述技术方案时，本发明可以选择所述控制阀芯的动片端面进水 通孔与定片端面下布水孔转位连通，所述动片端面的中心扇形沉孔与定 片端面的上布水孔和排污水孔转位连通。
实施上述技术方案时，本发明还可以选择所述控制阀芯的动片端面进 水通孔与定片端面支路出水孔转位连通，所述动片端面的扇形沉孔与定 片端面的上布水孔和再生质进水孔转位连通，所述动片端面的中心扇形 沉孔与定片端面的下布水孔和排污水孔转位连通。
实施上述技术方案时，本发明也可以选择所述控制阀芯的动片端面进 水通孔与定片端面再生质进水孔转位连通。
实施上述技术方案时，本发明又可以选择所述控制阀芯的动片端面进 水通孔与定片端面上布水孔转位连通，所述动片端面的中心扇形沉孔与 定片端面的下布水孔和排污水孔转位连通。
实施上述技术方案时，本发明再可以选择所述控制阀芯的动片端面进 水通孔与定片的端面转位阻隔关闭。
本发明通过采取上述结构，工作中，通过转动控制阀芯的动片端面上 间隔设有的进水通孔、扇形沉孔和中心扇形沉孔，对应与定片端面上间 隔设有的水孔转位连通或关闭。分别实现了水处理阀的正常工作、反洗、 吸盐、注水、正洗和关闭的工位换向。消除了现有技术中进入阀体的工 作原水造成串水向外排出或通过盐箱溢出，以及暂时停止工作仍继续向 外排水的缺陷，有效地节省了水资源和提高了工作的卫生环境。
