申请日2013.10.18
公开(公告)日2014.04.09
IPC分类号F16L55/172
摘要
本实用新型涉及一种钢筋混凝土输水管漏水处理装置，包括钢套筒、大法兰盘和小法兰盘，所述大法兰盘和小法兰盘分别通过半法兰盘连接螺栓连接形成环状结构，且沿钢套筒的长度方向分别设置于钢套筒的外壁上，所述大法兰盘和小法兰盘通过连接螺栓连接在一起，所述大法兰盘和小法兰盘的内侧分别设置有补漏密封胶圈，所述补漏密封胶圈的接头采用楔形接头连接。本实用新型补漏密封胶圈采用环形密封，使补漏密封胶圈紧密的压紧在钢筋混凝土输水管漏水位置，胶圈采用楔形接头连接，使胶圈接缝处咬合紧密，不会因受外力断开，有效的杜绝漏水和漏气现象发生。
权利要求书

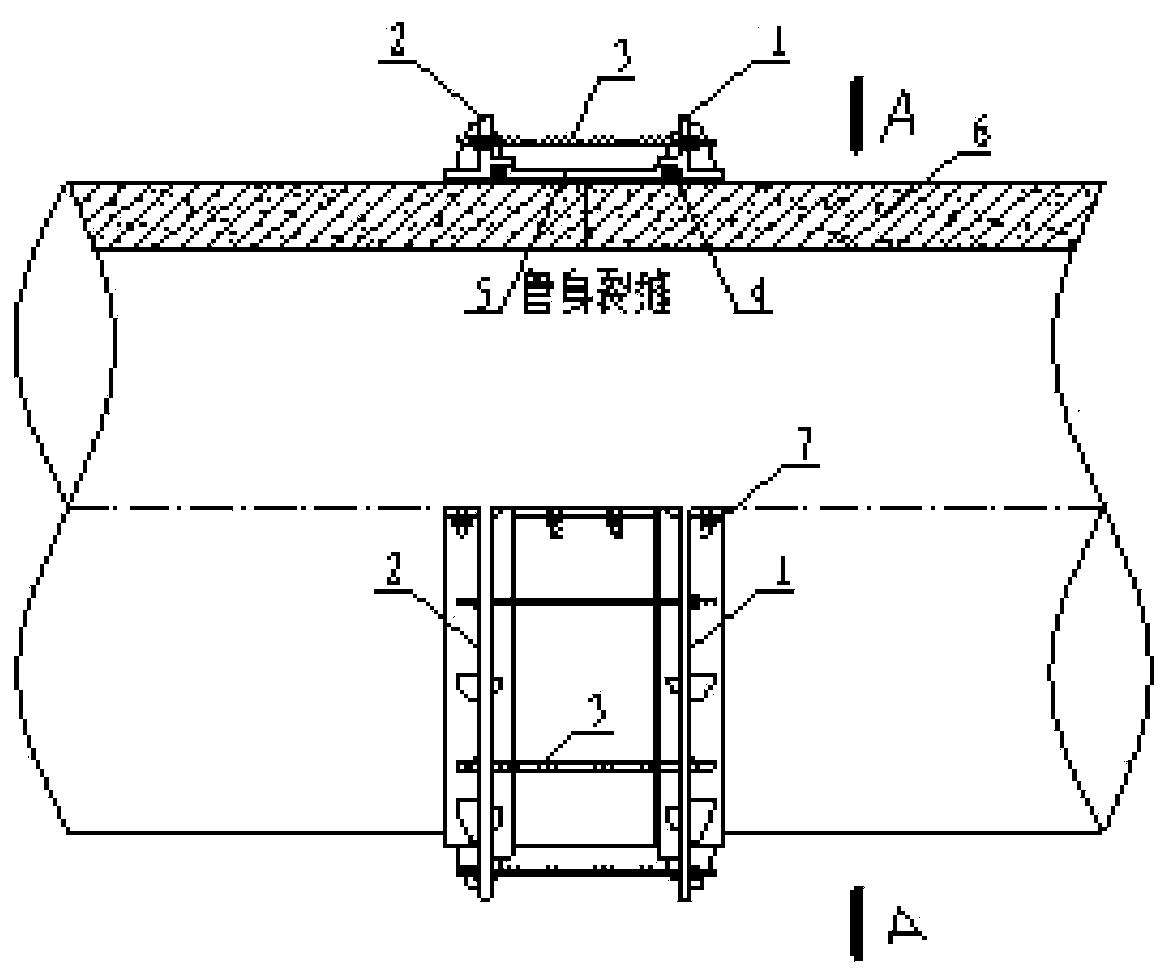

1.一种钢筋混凝土输水管漏水处理装置，其特征在于，包括钢套筒(5)、大法兰盘(1)和小法兰盘(2)，所述大法兰盘(1)和小法兰盘(2)分别通过半法兰盘连接螺栓(7)连接形成环状结构，且沿钢套筒(5)的长度方向分别设置于钢套筒(5)的外壁上，所述大法兰盘(1)和小法兰盘(2)通过连接螺栓(3)连接在一起，所述大法兰盘(1)和小法兰盘(2)的内侧分别设置有补漏密封胶圈(4)，所述补漏密封胶圈(4)的接头采用楔形接头连接。
2.根据权利要求1所述的一种钢筋混凝土输水管漏水处理装置，其特征在于，所述补漏密封胶圈(4)的材料为橡胶材料。
3.根据权利要求1或2所述的一种钢筋混凝土输水管漏水处理装置，其特征在于，所述补漏密封胶圈(4)的直径大于大法兰盘(1)和小法兰盘(2)的内凹槽。
4.根据权利要求1所述的一种钢筋混凝土输水管漏水处理装置，其特征在于，所述半法兰盘连接螺栓(7)和连接螺栓(3)均采用单螺杆配两头单螺帽的结构。
说明书
一种钢筋混凝土输水管漏水处理装置
技术领域
本实用新型属于城市供水、农田水利、市政公用等领域的钢筋混凝土输水管漏水处 理生产技术，特别涉及一种钢筋混凝土输水管漏水处理装置。
背景技术
目前国际国内城市供水、农田水利、市政公用等领域的钢筋混凝土输水管漏水处理 方式有两种，一种是更换漏水处管道，采用按照原设计管道尺寸型号制作的新管道替换 漏水处管道，但是制作和安装周期长，工效极其低下，材料浪费严重，遇漏水严重紧急 的情况易造成重大安全问题;另一种是采用石棉水泥管封闭漏水处管道，石棉水泥管属 于重污染材料，石棉材料中含有的有害物质对人体健康极其有害，水的纯度、净化度和 健康度得不到有效保证。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种能够有效实现管道漏水处 紧密贴封的钢筋混凝土输水管漏水处理装置。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：
一种钢筋混凝土输水管漏水处理装置，包括钢套筒、大法兰盘和小法兰盘，所述大 法兰盘和小法兰盘分别通过半法兰盘连接螺栓连接形成环状结构，且沿钢套筒的长度方 向分别设置于钢套筒的外壁上，所述大法兰盘和小法兰盘通过连接螺栓连接在一起，所 述大法兰盘和小法兰盘的内侧分别设置有补漏密封胶圈，所述补漏密封胶圈的接头采用 楔形接头连接。
所述补漏密封胶圈的材料为橡胶材料。
所述漏水密封胶圈的直径大于大法兰盘和小法兰盘的内凹槽。
所述半法兰盘连接螺栓和连接螺栓均采用单螺杆配两头单螺帽的结构。
本实用新型具有的优点和积极效果是：
1.补漏密封胶圈采用环形密封，使补漏密封胶圈紧密的压紧在钢筋混凝土输水管漏 水位置，胶圈采用楔形接头连接，使胶圈接缝处咬合紧密，不会因受外力断开，有效的 杜绝漏水和漏气现象发生。
2.由钢套筒、螺栓和大、小法兰盘形成高精度钢圈加固系统，有效实现了钢套筒5、 漏水密封胶圈和钢筋混凝土输水管的紧密结合。
3.半法兰盘连接螺栓和连接螺栓均采用单螺杆配两头单螺帽，使大法兰盘和小法兰 盘固定牢靠。
