申请日2013.10.18
公开(公告)日2014.04.09
IPC分类号C02F9/14
摘要

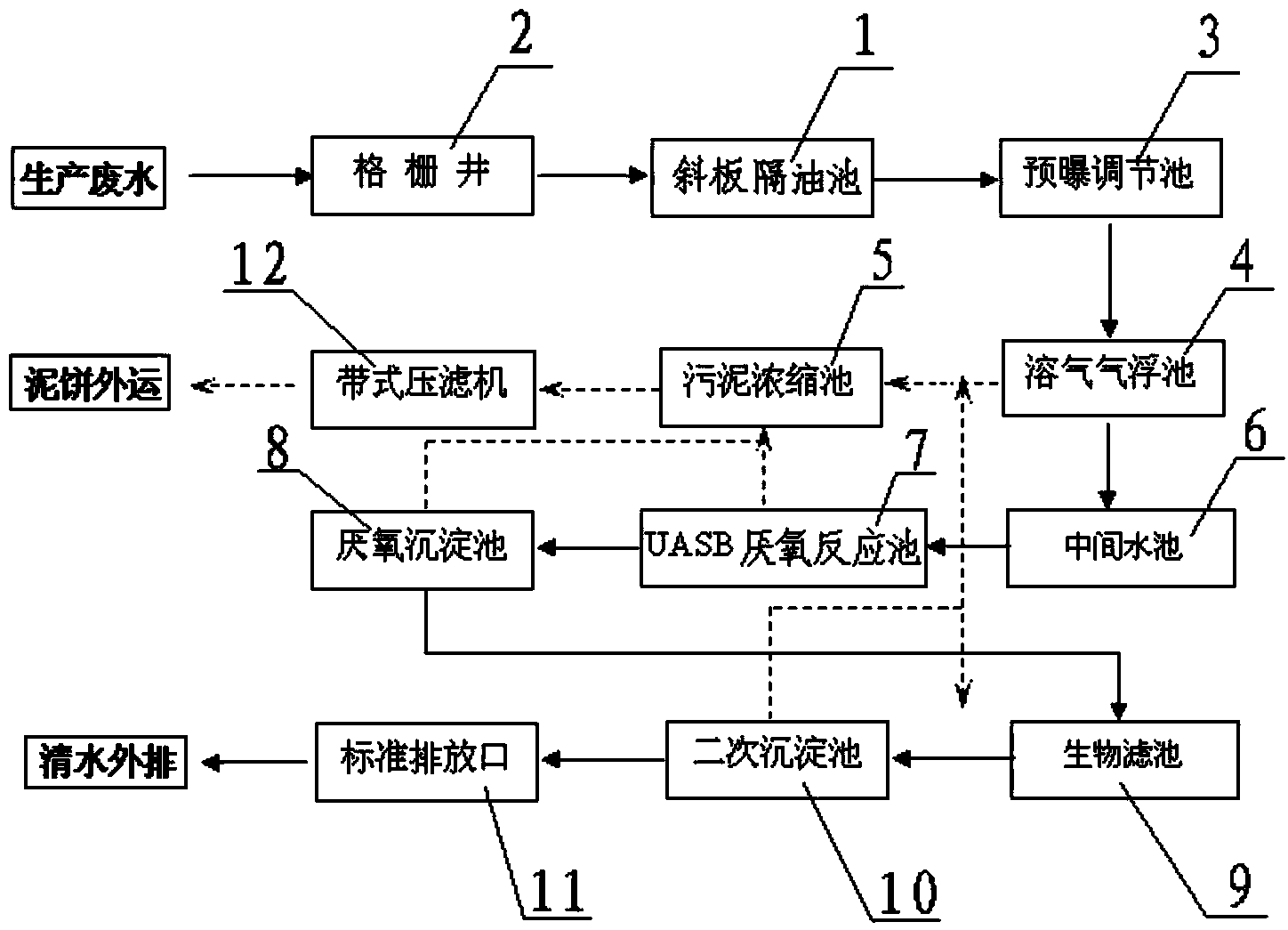

一种餐厨废水处理系统，包括前端设置连接有格栅井的斜板隔油池，所述斜板隔油池斜下方设置并连接预曝调节池，所述预曝调节池连接溶气气浮池，所述溶气气浮池分别连接污泥浓缩池和中间水池，所述中间水池的出水口由二级提升泵连接UASB厌氧反应池，所述UASB厌氧反应池的出水口连接厌氧沉淀池，所述厌氧沉淀池的出水口连接生物淀池，所述生物淀池通过出水管依次连接二次沉淀池和标准排放口。与现有技术相比，本实用新型设置有UASB厌氧反应池，使污水中的有机物进行充分降解，然后再通过厌氧沉淀池过滤沉淀，确保了污水中的大量的有机物得到清除，使二次过滤后的清水可以直接外排或供其他使用，本餐厨废水处理系统过程很简便，适用于很多领域大规模实施。
权利要求书
1.一种餐厨废水处理系统，包括前端设置连接有格栅井的斜板隔油池，其特征在于，所述斜板隔油池斜下方设置并连接预曝调节池，所述预曝调节池上设有污水提升泵，污水提升泵通过污水管连接溶气气浮池，所述溶气气浮池的污泥出口与废水出口分别连接污泥浓缩池和中间水池，所述中间水池的出水口由二级提升泵连接UASB厌氧反应池，所述UASB厌氧反应池的出水口连接厌氧沉淀池，所述厌氧沉淀池的出水口连接生物淀池，所述生物淀池通过出水管依次连接二次沉淀池和标准排放口。
2.如权利要求1所述的餐厨废水处理系统，其特征在于，所述预曝调节池与溶气气浮池的底部都设有穿孔曝气管，穿孔曝气管通过风管连接有风机。
3.如权利要求1所述的餐厨废水处理系统，其特征在于，所述预曝调节池还设置有静态混合器，所述静态混合器通过污水管连接污水提升泵。
4.如权利要求1所述的餐厨废水处理系统，其特征在于，所述UASB厌氧反应池上方连接有用于甲烷燃烧或是储存的燃烧炉或是燃气罐。
5.如权利要求1所述的餐厨废水处理系统，其特征在于，所述溶气气浮池的污泥出口连接污泥浓缩池，所述污泥浓缩池后续连接带式压滤机。
6.如权利要求5所述的餐厨废水处理系统，其特征在于，所述污泥浓缩池还连接厌氧沉淀池和二次沉淀池。
说明书
一种餐厨废水处理系统
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种餐厨废水处理系统。
背景技术
餐饮业作为人们日常生活中接触最多的行业，餐饮业所造成的大量污水需 要经过严格的处理才能排放至环境中，以免污染环境。中国专利公开了一种地 埋式生活污水处理系统(公告号：CN201545771U)，其包括的方案为：包括的 格栅隔油池连接有预曝调节池，所述预曝调节池上设有污水提升泵，污水提升 泵通过污水管连接有生化池，生化池通过管路连接有斜管沉淀池，斜管沉淀池 通过污水管连接污泥消化池，其中，格栅隔油池、预曝调节池、生化池、斜管 沉淀池、氧化消毒池、污泥消化池都设在地表下，此种方案在一定程度上处理 了生活中的部分污水，且整个系统埋于地下不需要占用多少空间，但是这种处 理系统只能在一定的程度上对污水进行净化，不能彻底清除污水中的杂质，导 致污水不能回收利用、浪费水资源，同时由于系统埋于地下，不适合大规模的 污水处理造成污水处理一定的局限。
实用新型内容
本实用新型目的在于提供一种餐厨废水处理系统，以解决现有技术中餐饮 业餐厨废水净化处理不彻底，不能回收利用所造成的水资源浪费以及废水处理 规模小等技术性问题。
本实用新型的技术方案是这样实现的：
一种餐厨废水处理系统，包括前端设置连接有格栅井的斜板隔油池，所述 斜板隔油池斜下方设置并连接预曝调节池，所述预曝调节池上设有污水提升泵， 污水提升泵通过污水管连接溶气气浮池，所述溶气气浮池的污泥出口与废水出 口分别连接污泥浓缩池和中间水池，所述中间水池的出水口由二级提升泵连接 UASB厌氧反应池，所述UASB厌氧反应池的出水口连接厌氧沉淀池，所述厌 氧沉淀池的出水口连接生物淀池，所述生物淀池通过出水管依次连接二次沉淀 池和标准排放口。
优选地，所述预曝调节池与溶气气浮池的底部都设有穿孔曝气管，穿孔曝 气管通过风管连接有风机。
优选地，所述预曝调节池还设置有静态混合器，所述静态混合器通过污水 管连接污水提升泵。
优选地，所述UASB厌氧反应池上方连接有用于甲烷燃烧或是储存的燃烧 炉或是燃气罐。
优选地，所述溶气气浮池的污泥出口连接污泥浓缩池，所述污泥浓缩池后 续连接带式压滤机。
优选地，所述污泥浓缩池还连接厌氧沉淀池和二次沉淀池。
与现有技术相比，本实用新型有以下有益效果：
本实用新型的餐厨废水处理系统，设置有UASB厌氧反应池，使污水中的 有机物进行充分降解，然后再通过厌氧沉淀池过滤沉淀，确保了污水中的大量 的有机物得到清除，使二次过滤后的清水可以直接外排或供其他使用，本餐厨 废水处理系统过程很简便，适用于很多领域大规模实施。
