申请日2013.09.30
公开(公告)日2014.04.09
IPC分类号B65G37/00; B65G47/52; C02F11/12; B65G39/12; C02F11/00; B65G15/00
摘要
本实用新型公开了一种用于污泥处理的带粉碎装置的输送机构，它设置于泥水分离设备和干燥设备之间，它包括：第一输送机1，设置于泥水分离设备的输出端，用于收集所述泥水分离设备输送出来的滤饼并向设定方向输送;第二输送机，相接于第一输送机;其输向所述干燥设备;粉碎装置，设于第一输送机和第二输送机相接处。它具备结构简单、牢固，制造成本低，安装方便，自动破碎滤饼，自动输送等特点，它是一种技术性和经济性均优越的产品。
权利要求书
1.一种用于污泥处理的带粉碎装置的输送机构，它设置于泥水分离设备和干燥设备之间，其特征在于，它包括：
第一输送机，设置于泥水分离设备的输出端，用于收集所述泥水分离设备输送出来的滤饼并向设定方向输送;
第二输送机，相接于第一输送机;其输向所述干燥设备;
粉碎装置，设于第一输送机和第二输送机相接处。
2.根据权利要求1所述的用于污泥处理的带粉碎装置的输送机构，其特征在于：所述第二输送机的输入端至输出端渐升，所述输出端位于所述干燥设备的入口上方。
3.根据权利要求1或2所述的用于污泥处理的带粉碎装置的输送机构，其特征在于：所述第二输送机的输入端低于的所述第一输送机的输出端。
4.根据权利要求3所述的用于污泥处理的带粉碎装置的输送机构，其特征在于：所述第二输送机包括用于提供动力的电机，与所述电机轴接的主动滚轮，位于所述第二输送机末端下方的从动滚轮，张紧于所述主动滚轮和从动滚轮的传输皮带，用于支持所述主动滚轮和从动滚轮机架，位于所述传输皮带上方的护围。
5.根据权利要求4所述的用于污泥处理的带粉碎装置的输送机构，其特征在于：所述机架上间隔设有用于支撑所述传输皮带的V形滚轴。
说明书
用于污泥处理的带粉碎装置的输送机构
【技术领域】
本实用新型涉及到一种用于污泥处理的带粉碎装置的输送机构。
【背景技术】
污泥处理项目是符合国家资源循环的经济发展方向、符合当前国家重点鼓励发展的产业技术要求。《国家“十一五”经济社会发展规划纲要》提出：“经济社会发展的战略重点和主要任务之一就是建设资源节约、环境友好社会，建设资源节约、环境友好社会的重要任务是发展循环经济。”而本项目通过对污泥进行稳定化、减理化、无害化处理后作为资源加以综合利用，完全与国家提出的经济社会发展的战略重点和主要任务相吻合。《中共中央国务院关于实施科技规划纲要增强自主创新能力的决定》中明确指出：“建设创新型国家，核心就是把增强自主创新能力作为发展科学技术的战略基点。”本项目将污泥的无害化处理与生产制造过程二合为一，综合多行业成熟工艺，成功研发出一套适用于污泥处置的工艺，达到将污泥稳定化、减量化、无害化处理并综合利用的效果，这在国内外污泥处置方式中属首创。
对于污泥无论采取填埋、焚烧、碳化、填海、干化等何种污泥处置方式，都存在着二次污染、耗费能源、占用空间的问题。资源化是污泥处置的最佳方式，通过规范的监控，除可有效杜绝二次污染，更可避免处理污泥直接造成资源消耗和高昂经济支出的双重代价。因此本项目的实施营运本身就是循环经济节能项目，同时产出的衍生产品，作为一种新生的低碳经济产品，其发展及市场需求非常巨大。
现有用于污泥处理的输送机构，需要人手进行粉碎，泥水分离设备和干燥设备之间没有进行自动化输送相接，设备排列不合理，安装不方便，结构复杂，制造成本高，能源浪费大。
因此，为了克服上述的问题，我们研制了一种用于污泥处理的带粉碎装置的输送机构。
【实用新型内容】
本实用新型的目的所要解决的技术问题是要提供一种用于污泥处理的带粉碎装置的输送机构，它具备结构简单、牢固，制造成本低，安装方便，自动破碎滤饼，自动输送等特点，它是一种技术性和经济性均优越的产品。

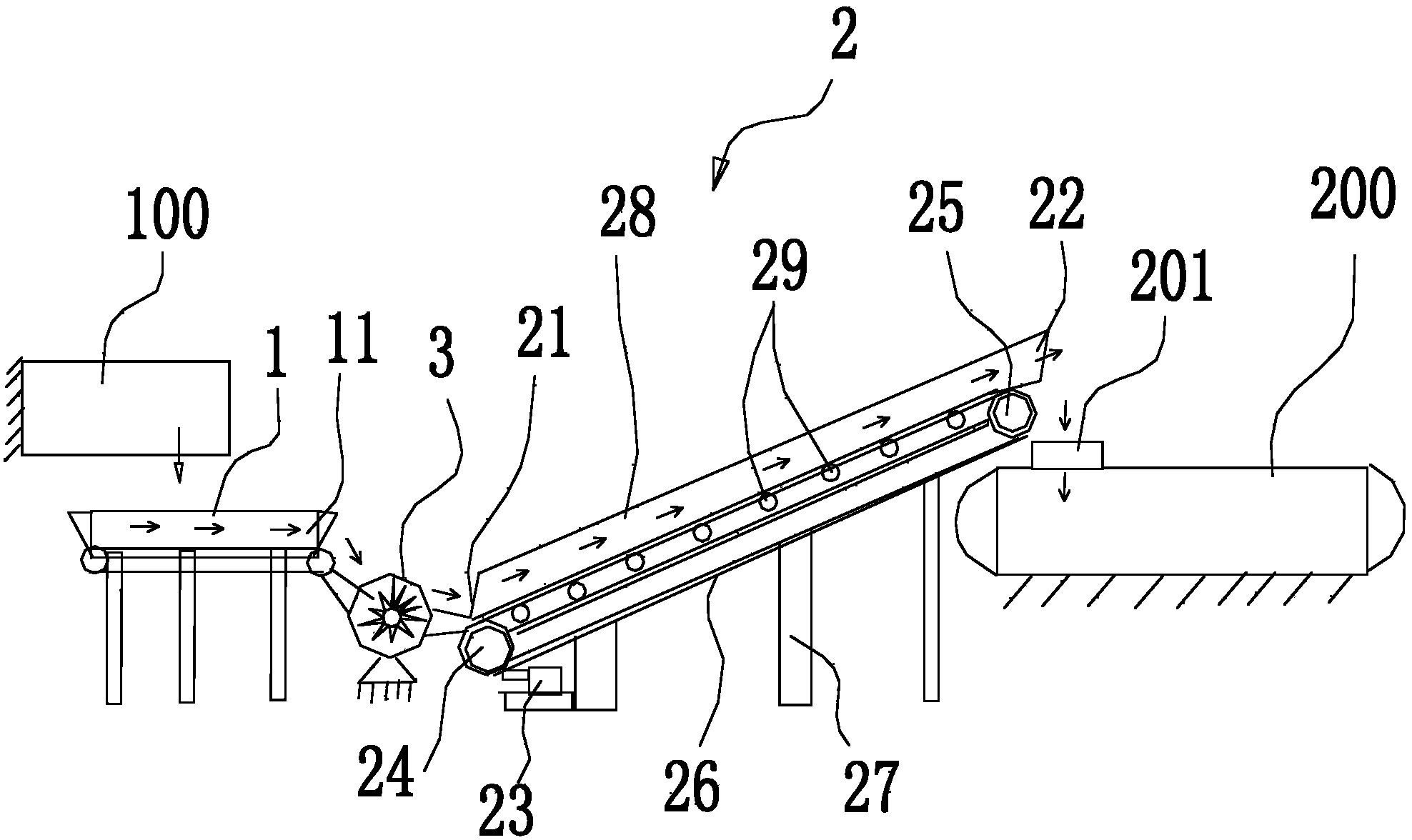

本实用新型要解决其技术问题所采用的技术方案为：一种用于污泥处理的带粉碎装置的输送机构，它设置于泥水分离设备和干燥设备之间，它包括：
第一输送机，设置于泥水分离设备的输出端，用于收集所述泥水分离设备输送的滤饼并向设定方向输送;
第二输送机，相接于第一输送机;其输向所述干燥设备;
粉碎装置，设于第一输送机和第二输送机相接处。
所述第二输送机的输入端至输出端渐升，输出端位于所述干燥设备的入口上方。
所述第二输送机的输入端低于的所述第一输送机的输出端。
所述第二输送机包括用于提供动力的电机，与所述电机轴接的主动滚轮，位于所述第二输送机末端下方的从动滚轮，张紧于所述主动滚轮和从动滚轮的传输皮带，用于支持所述主动滚轮和从动滚轮机架，位于所述传输皮带上方的护围。
所述机架上间隔设有用于支撑所述传输皮带的V形滚轴。
本实用新型同背景技术相比所产生的有益效果：
由于本实用新型采用了上述的技术方案，能提供一种用于污泥处理的带粉碎装置的输送机构，它具备结构简单、牢固，制造成本低，安装方便，自动破碎滤饼，自动输送等特点，它是一种技术性和经济性均优越的产品。
