申请日2013.10.15
公开(公告)日2014.03.26
IPC分类号F04D29/42; F04D29/10; F04D29/24
摘要
本实用新型提供了一种低水位污水泵，属于水泵技术领域。它解决了现有的污水泵在潜水位工作时电机得不到冷却容易被烧毁的问题。本低水位污水泵，包括具有进水口和出水口的泵体、倒置设于泵体上部的电机、以及位于泵体内的由电机驱动的叶轮，进水口处设有过滤网和位于过滤网内侧的底座，出水口处设有沿电机轴线方向延伸的出水管道，出水管道半包围住电机，叶轮与底座之间具有用于切割杂物的切割结构。本实用新型具有冷却效果好、使用寿命长等优点。
权利要求书

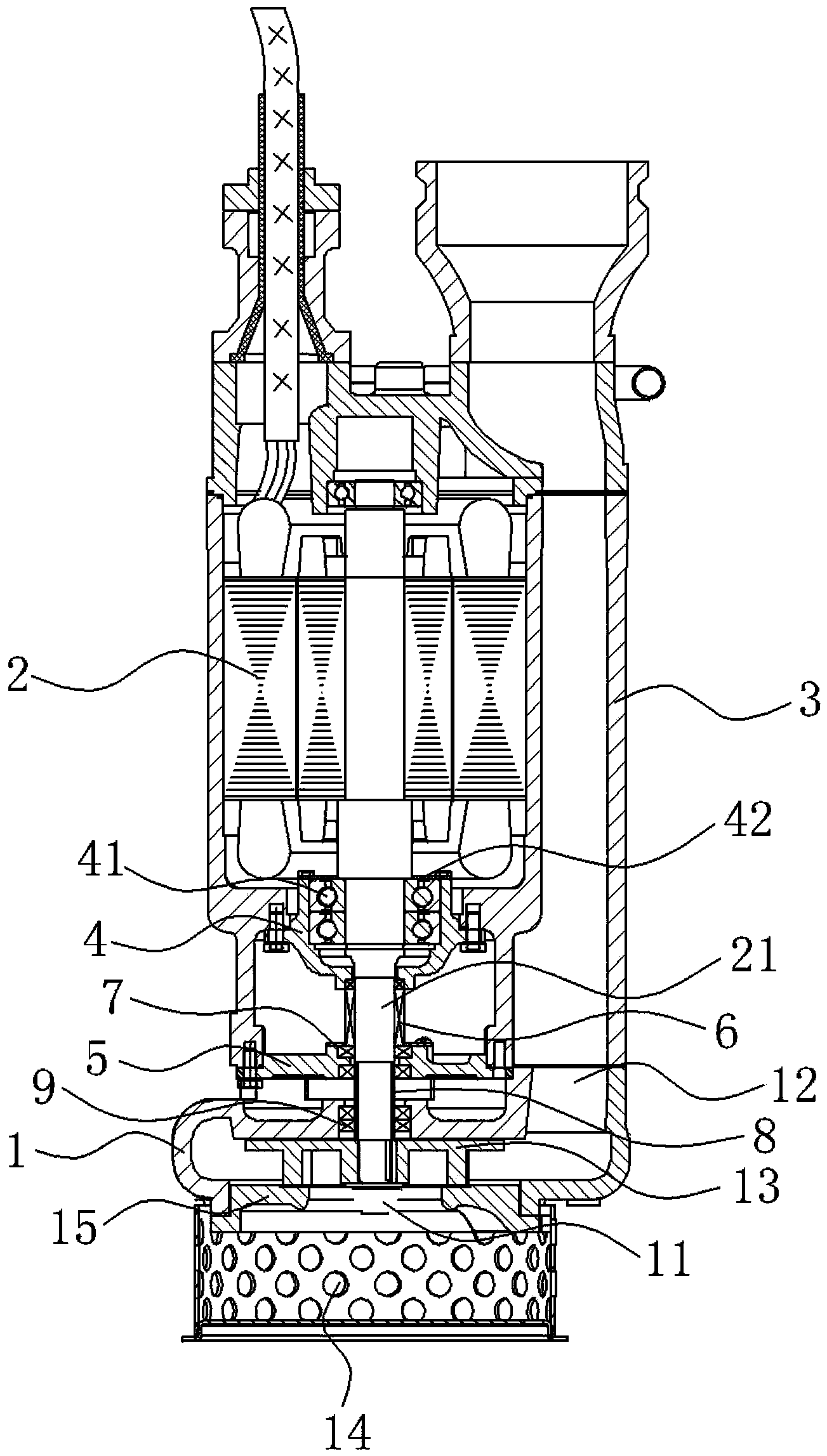

1.一种低水位污水泵，包括具有进水口(11)和出水口(12)的泵体(1)、倒置设于泵体(1)上部的电机(2)、以及位于泵体(1)内的由电机(2)驱动的叶轮(13)，所述的进水口(11)处设有过滤网(14)和位于过滤网(14)内侧的底座(15)，其特征在于，所述的出水口(12)处设有沿电机(2)轴线方向延伸的出水管道(3)，所述的出水管道(3)半包围住电机(2)，所述的叶轮(13)与底座(15)之间具有用于切割杂物的切割结构。
2.根据权利要求1所述的低水位污水泵，其特征在于，所述的切割结构包括位于叶轮(13)下方的叶片和位于上述底座(15)上表面的凹槽，所述的凹槽与底座(15)上表面之间形成棱角，所述的叶片上具有与该棱角相配合的叶片棱角。
3.根据权利要求1或2所述的低水位污水泵，其特征在于，电机(2)的壳体与转轴(21)之间设有轴承座(4)，所述的轴承座(4)内设有套设于转轴(21)上的轴承(41)，所述的轴承座(4)上设有用于将轴承(41)外圈压死的压板一(42)，所述轴承(41)的内圈与转轴(21)之间设有轴用挡圈。
4.根据权利要求3所述的低水位污水泵，其特征在于，所述的泵体(1)与电机(2)之间设有连接板(5)，上述的轴承座(4)与连接板(5)之间设有套设于转轴(21)上的机械密封(6)，所述的连接板(5)上设有用于压紧机械密封(6)的压板二(7)。
5.根据权利要求4所述的低水位污水泵，其特征在于，所述的转轴(21)位于泵体(1)处套设有轴套(8)，所述轴套(8)的上端延伸至连接板(5)处，所述的连接板(5)与轴套(8)之间设有骨架油封(9)，所述的泵体(1)与轴套(8)之间设有骨架油封(9)。
说明书
低水位污水泵
技术领域
本实用新型属于水泵技术领域，涉及一种污水泵，特别是一种低水位污水泵。
背景技术
污水泵是七十年代发展起来的一个泵种，属于叶片离心泵范畴，其特点是叶轮流道较宽、叶轮通过颗粒较大，流量大，扬程偏低。污水泵分为开式和闭式叶轮两种形式，其中开式叶轮具有切割纤维物质的功能，过砂能力强等优点，但叶轮易磨损，使用寿命短。在矿井内，在建筑工地上经常会遇到很浅的污水，有些只有200毫米，这样普通的污水泵就失去了作用，因为电机不能全部潜入水中冷却，长期运行就会烧坏电机。而目前市场上的污水泵没有强制冷却功能，低水位长期工作时，由于电机暴露在水位外，得不到良好的冷却，电机产生较大的热量，容易使电机烧毁。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了一种冷却效果好、使用寿命长的低水位污水泵。
本实用新型的目的可通过下列技术方案来实现：
本低水位污水泵，包括具有进水口和出水口的泵体、倒置设于泵体上部的电机、以及位于泵体内的由电机驱动的叶轮，所述的进水口处设有过滤网和位于过滤网内侧的底座，其特征在于，所述的出水口处设有沿电机轴线方向延伸的出水管道，所述的出水管道半包围住电机，所述的叶轮与底座之间具有用于切割杂物的切割结构。
在上述的低水位污水泵中，所述的切割结构包括位于叶轮下方的叶片和位于上述底座上表面的凹槽，所述的凹槽与底座上表面之间形成棱角，所述的叶片上具有与该棱角相配合的叶片棱角。叶轮的叶片和底座采用硬质合金，杂物从进水口进入时，切割结构对其进行切割，将杂物切割成小片，不致于干扰水泵正常运转。
在上述的低水位污水泵中，电机的壳体与转轴之间设有轴承座，所述的轴承座内设有套设于转轴上的轴承，所述的轴承座上设有用于将轴承外圈压死的压板一，所述轴承的内圈与转轴之间设有轴用挡圈。
设置的压板一将轴承外环压死，轴承内环用轴用挡圈卡死在转子上，将转子牢牢的固定在电机上，不能有丝毫的窜动。
在上述的低水位污水泵中，所述的泵体与电机之间设有连接板，上述的轴承座与连接板之间设有套设于转轴上的机械密封，所述的连接板上设有用于压紧机械密封的压板二。
在上述的低水位污水泵中，所述的转轴位于泵体处套设有轴套，所述轴套的上端延伸至连接板处，所述的连接板与轴套之间设有骨架油封，所述的泵体与轴套之间设有骨架油封。
与现有技术相比，本低水位污水泵具有以下优点：
出水管道半包围住电机，运行时高压水带走电机的热量，达到强制冷却电机的目的;轴承将转子牢牢的固定在电机上，其结构强度高，稳定性好;叶轮与底座之间的间隙小，且具有用于切割杂物的切割结构，将杂物切割成小片，不致于干扰水泵正常运转;机械密封用压板二固定，保证了机械密封的同心度;在骨架油封与转轴之间增加轴套，增强耐磨性，便于对轴套进行更换。
