申请日2013.10.15
公开(公告)日2014.03.26
IPC分类号B65G17/42; B65G17/40; B65G17/36
摘要
一种污水提升用链条装置，包括链条和提升斗，链条由内链板、外链板、连接板、销轴和套筒组成，套筒二端夹持在二块内链板之间，二块外链板分别紧靠在二块内链板的外侧，二块连接板分别紧靠在外链板的外侧，内链板、外链板和连接板均铰接在销轴上，销轴插套在套筒中，销轴一端压着一块连接板、销轴的另一端插接有销钉，销钉压着另一块连接板;提升斗上成型有提升斗铰接孔，连接板上成型有连接板铰接孔，螺杆插套在提升斗铰接孔和连接板铰接孔中，螺杆上螺接有螺母，螺母压在构成连接板铰接孔的连接板本体上。它提升斗不易损坏或变形，倾倒污水时减少了污水流回污水池的量。
权利要求书

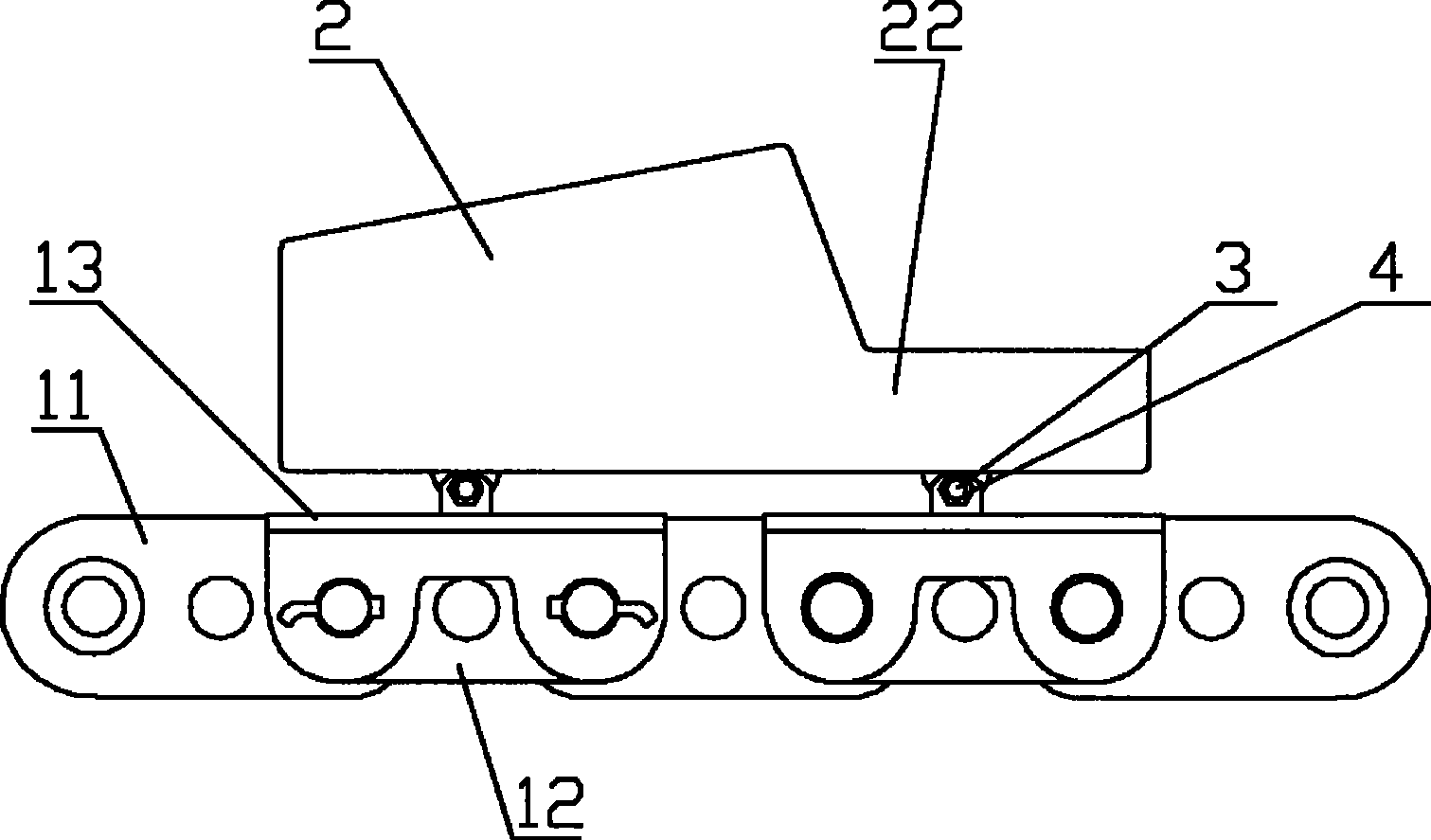

1.一种污水提升用链条装置，包括链条(1)和提升斗(2)，其 特征在于：链条(1)由内链板(11)、外链板(12)、连接板(13)、 销轴(14)和套筒(15)组成，套筒(15)二端夹持在二块内链板(11) 之间，二块外链板(12)分别紧靠在二块内链板(11)的外侧，二块 连接板(13)分别紧靠在外链板(12)的外侧，内链板(11)、外链 板(12)和连接板(13)均铰接在销轴(14)上，销轴(14)插套在 套筒(15)中，销轴(14)一端压着一块连接板(13)、销轴(14) 的另一端插接有销钉(16)，销钉(16)压着另一块连接板(13);
提升斗(2)上成型有提升斗铰接孔(21)，连接板(13)上成型 有连接板铰接孔(131)，螺杆(3)插套在提升斗铰接孔(21)和连 接板铰接孔(131)中，螺杆(3)上螺接有螺母(4)，螺母(4)压 在构成连接板铰接孔(131)的连接板本体上。
2.根据权利要求1所述的一种污水提升用链条装置，其特征在 于：提升斗(2)开口处延伸有倾倒导引槽(22)。
说明书
一种污水提升用链条装置
技术领域：
本实用新型涉及链条技术领域，更具体地说涉及一种斗式污水提 升机所用的污水提升链条和提升斗。
背景技术：
现有斗式污水提升机所用的污水提升链条，它的提升斗是固定在 链条的连接板上，这样在工作过程中，提升斗受到的应力较大，易引 发提升斗变形，同时它的提升斗的开口为一个平面，这样不利于污水 被提升后倾倒污水的方向定位，被斗式提升机所倾倒的污水有一部分 易顺着链条又流回污水池中。
实用新型内容：
本实用新型的目的就是针对现有技术之不足，而提供一种污水提 升用链条装置，它提升斗不易损坏或变形，倾倒污水时减少了污水流 回污水池的量。
本实用新型的技术解决措施如下：
一种污水提升用链条装置，包括链条和提升斗，链条由内链板、 外链板、连接板、销轴和套筒组成，套筒二端夹持在二块内链板之间， 二块外链板分别紧靠在二块内链板的外侧，二块连接板分别紧靠在外 链板的外侧，内链板、外链板和连接板均铰接在销轴上，销轴插套在 套筒中，销轴一端压着一块连接板、销轴的另一端插接有销钉，销钉 压着另一块连接板;
提升斗上成型有提升斗铰接孔，连接板上成型有连接板铰接孔， 螺杆插套在提升斗铰接孔和连接板铰接孔中，螺杆上螺接有螺母，螺 母压在构成连接板铰接孔的连接板本体上。
所述提升斗开口处延伸有倾倒导引槽。
本实用新型的有益效果在于：
它提升斗不易损坏或变形，倾倒污水时减少了污水流回污水池的 量。
