申请日2013.09.29
公开(公告)日2014.07.16
IPC分类号C02F1/72
摘要
本实用新型公开了高级氧化水处理装置，它包括气体加湿器、进气泵、放电反应器以及水处理反应器，气体加湿器上设置有进气口A和出气口A，放电反应器上设置有进气口B和出气口B，水处理反应器上设置有进气口C，其中，进气泵通过通气管道与进气口A连接，出气口A通过通气管道与进气口B相连，出气口B通过通气管道与进气口C相连，进气泵与进气口A之间的连接通气管道上设置有空气流量计，出气口A与进气口B的连接通气管道上设置有湿度检测仪。本实用新型的有益效果是：通过将空气加湿后进行放电反应，产生羟基自由基(·OH)，气体最后进入水处理，实现水体的高级氧化，提高了水的处理效率和出水质量。
权利要求书

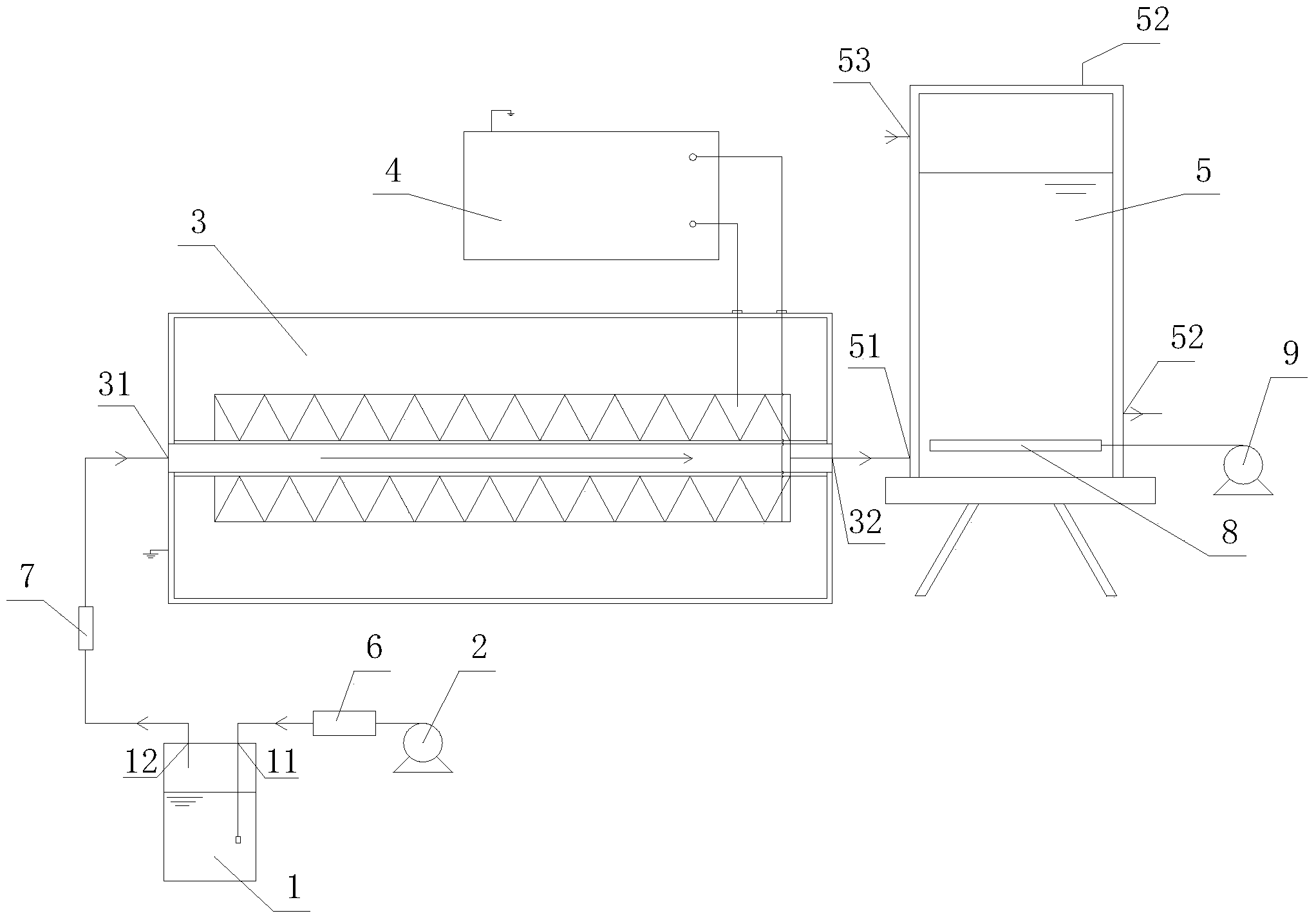

1.高级氧化水处理装置，其特征在于：它包括气体加湿器(1)、进气泵(2)、 放电反应器(3)以及水处理反应器(5)，气体加湿器(1)上设置有进气口A(11) 和出气口A(12)，放电反应器(3)上设置有进气口B(31)和出气口B(32)，水 处理反应器(5)上设置有进气口C(51)，其中，进气泵(2)通过通气管道与进 气口A(11)连接，出气口A(12)通过通气管道与进气口B(31)相连，出气口 B(32)通过通气管道与进气口C(51)相连，进气泵(2)与进气口A(11)之间 的连接通气管道上设置有空气流量计(6)，出气口A(12)与进气口B(31)的连 接通气管道上设置有湿度检测仪(7)。
2.根据权利要求1所述的高级氧化水处理装置，其特征在于：所述的放电反 应器(3)上还设置有高压调节器(4)。
3.根据权利要求1所述的高级氧化水处理装置，其特征在于：所述的水处理 反应器(5)底部设置有曝气盘(8)，水处理反应器(5)外设置有与曝气盘(8) 相连的曝气泵(9)。
4.根据权利要求1所述的高级氧化水处理装置，其特征在于：所述的水处理 反应器(5)上还设置有出气口C(52)、进水口C(53)以及出水口(54)，其中， 所述的进气口C(51)和出水口(54)位于水处理反应器(5)的下部，出气口C (52)和进水口C(53)位于水处理反应器(5)的上部。
说明书
高级氧化水处理装置
技术领域
本实用新型涉及高级氧化水处理装置，属于污水处理技术领域。
背景技术
水是人类在生存和发展过程中不可缺少的必需品，因此，饮用水的水质将 会直接关系到一个国家民众身体的健康程度，并对一个国家的发展产生深远的 影响。2012年世界卫生组织调查中指出，人类80%的疾病与饮用水的水质有关。 在19世纪，水主要受到病源微生物的污染，从而引起霍乱、伤寒等传染病。在 20世纪，发生过几次大规模的饮用水污染事件，其中重金属污染水体而引起的 水俣病(1953年日本水俣)和痛痛病(1931—1973，日本富山)两大公害震惊 了世界。在流行病学的调查中发现，饮用水的有机污染是引起恶性肿瘤发病率 不断增高的主要原因，同时，每年世界上有2500万名以上的儿童因饮用被污染 的水而死亡。
水体中有毒有害化学物质污染已成为全球政府所关注的新热点，也是环境 保护所面临的紧迫问题。有机物污染被列为全球八大环境问题之一。美国EAP水 质调查发现供水系统中有机污染物多达2110种，饮用水中含有765种，其中190 种对人体有害，20种为确认的致癌物，23种为可疑致癌物，18种为促癌物，56 种为致突变物。地下水中也已发现有机污染物180多种，其中包括芳香烃类、卤 代烃类、农药类等，且数量和种类仍在迅速增加，甚至还发现了一些没有注册 使用的农药。地下水污染研究已从无机污染转向有机污染。
近年来，全球的有关的水处理专家已经提出采用高级氧化技术处理难降解 有机物的水处理方法。高级氧化技术又称作深度氧化技术，以产生具有强氧化 能力的羟基自由基(·OH)为特点，在高温高压、电、声、光辐照、催化剂等反 应条件下，使大分子难降解有机物氧化成低毒或无毒的小分子物质。高级氧化 技术能够产生足量的(·OH)来净化水，具有氧化能力强、反应速度快、处理效 率高，因而在难降解有机物的污染控制中有广泛的应用前景。
作为众多高级氧化技术(AOPs)中的一种，冷等离子体水处理技术既具有高 级氧化技术的共性特征，如：反应过程产生大量自由基、反应速度快、适用范 围广、反应条件温和等;又具有其独特的技术特征：如高电压放电技术有利于 实现高能化，液体介质中放电伴随的液电效应有光、热、力、声等物理效应及 各种化学效应的协同作用，无残留物质，无二次污染等。被称为“环境友好” 技术(Environmental Friendly technology)，在众多高级氧化技术中，体现 出良好的应用前景。因此，根据放电原理，在以空气和氧气作为气源，采用介 质放电形成的主要活性物质，如·OH、·O、·H、HO2+、H2O2、O3等。其中， 羟基自由基(·OH)对有机物的氧化降解被认是有机物在同类体系得以降解的 主要原因。
但是，现在的氧化水处理设备处理效率较低，出水质量较差，难以满足先 进的氧化水处理技术的要求。
发明内容
本实用新型的目的在于提供高级氧化水处理装置，克服现有技术的不足， 提高水处理效率和出水质量。
本实用新型的目的是通过以下技术方案来实现的：高级氧化水处理装置， 它包括气体加湿器、进气泵、放电反应器以及水处理反应器，气体加湿器上设 置有进气口A和出气口A，放电反应器上设置有进气口B和出气口B，水处理 反应器上设置有进气口C，其中，进气泵通过通气管道与进气口A连接，出气 口A通过通气管道与进气口B相连，出气口B通过通气管道与进气口C相连， 进气泵与进气口A之间的连接通气管道上设置有空气流量计，出气口A与进气 口B的连接通气管道上设置有湿度检测仪。
所述的放电反应器上还设置有高压调节器。
所述的水处理反应器底部设置有曝气盘，水处理反应器外设置有与曝气盘 相连的曝气泵。
所述的水处理反应器上还设置有出气口C、进水口C以及出水口，其中，所 述的进气口C和出水口位于水处理反应器的下部，出气口C和进水口C位于水处理 反应器的上部。
本实用新型的有益效果在于：通过将空气加湿后进行放电反应，产生羟基 自由基(·OH)，气体最后进入水处理，实现水体的高级氧化，提高了水的处理 效率和出水质量。
