申请日2013.07.18
公开(公告)日2013.10.16
IPC分类号B02C18/06; B01D21/24
摘要
本发明涉及污水处理装置领域，公开了一种切割型污泥浓缩机，包括刮泥机，刮泥机由刮泥架、驱动装置和用于所述驱动装置输出旋转动力的中心支承组成;还包括切割组件;切割组件包括至少两个沿所述中心支承的圆周方向排布的刀架以及沿刀架长度方向排布的多个刀片;刀片用于对应切割浮于水面上的污泥固块。通过切割组件的刀片切碎漂浮在液面的污泥固块，防止污泥在浓缩池液面聚集从溢流堰排出，也防止大块污泥固块下沉未被充分打碎堵塞排污口。进一步的，切割组件与刮泥架通过与栅条相同的连接杆连接，减小切割组件带来的扭矩，同时连接杆在旋转过程中也能切割搅碎污泥固块，进一步细化污泥固块，使污泥固块能够顺利进入排污口。
权利要求书
1.一种切割型污泥浓缩机，包括刮泥机，刮泥机由刮泥架、驱 动装置和用于所述驱动装置输出旋转动力的中心支承组成;其特征在 于，还包括切割组件;所述切割组件包括至少两个沿所述中心支承的 圆周方向排布的刀架以及沿所述刀架长度方向排布的多个刀片;所述 刀片用于对应切割浮于水面上的污泥固块。
2.如权利要求1所述的切割型污泥浓缩机，其特征在于，所述 刀架通过多个连接杆与所述刮泥架的栅条支撑连接，用于传递所述驱 动装置对所述刀架的旋转驱动力。
3.如权利要求2所述的切割型污泥浓缩机，其特征在于，所述连 接杆的尺寸和形状与栅条相同。
4.如权利要求2所述的切割型污泥浓缩机，其特征在于，所述刀 架还与中心支承连接。
5.如权利要求1所述的切割型污泥浓缩机，其特征在于，所述刀 片设有刃口，所述刃口宽度不超过5mm。
6.如权利要求1所述的切割型污泥浓缩机，其特征在于，所述刀 片等距离分布在所述刀架上;所述相邻刀片之间的距离为 250～350mm。
7.如权利要求1所述的切割型污泥浓缩机，其特征在于，还包括 拉紧装置，所述拉紧装置的一端与中心支承连接，其另一端与所述刮 泥架连接。
8.如权利要求2所述的切割型污泥浓缩机，其特征在于，所述刀 架为两个，所述刀架沿所述中心支承对称设置。
9.如权利要求1所述的切割型污泥浓缩机，其特征在于，所述刀 架与中心支承连接。
10.一种切割型污泥浓缩机，包括：刮泥机，刮泥机包括刮泥架、 驱动装置和用于所述驱动装置输出旋转动力的中心支承组成;其特征 在于，还包括切割组件;所述切割组件包括一个沿所述中心支承的圆 周方向排布的刀架以及沿所述刀架长度方向排布的多个刀片;所述刀 片用于对应切割浮于水面上的污泥固块。
说明书
切割型污泥浓缩机
技术领域
本发明涉及污泥处理装置领域，特别是涉及一种切割型污泥浓缩 机。
背景技术
切割型污泥浓缩机，是一种中心传动式连续或间歇式工作的浓缩 和澄清设备。它主要是针对污泥浓度在1%，或浓度低于1%的污泥， 提高其含固率，也就是污泥浓度，经切割型污泥浓缩机浓缩后流出浓 度在3%以上，便于后续的机械脱水，提高机械脱水的工作效率。

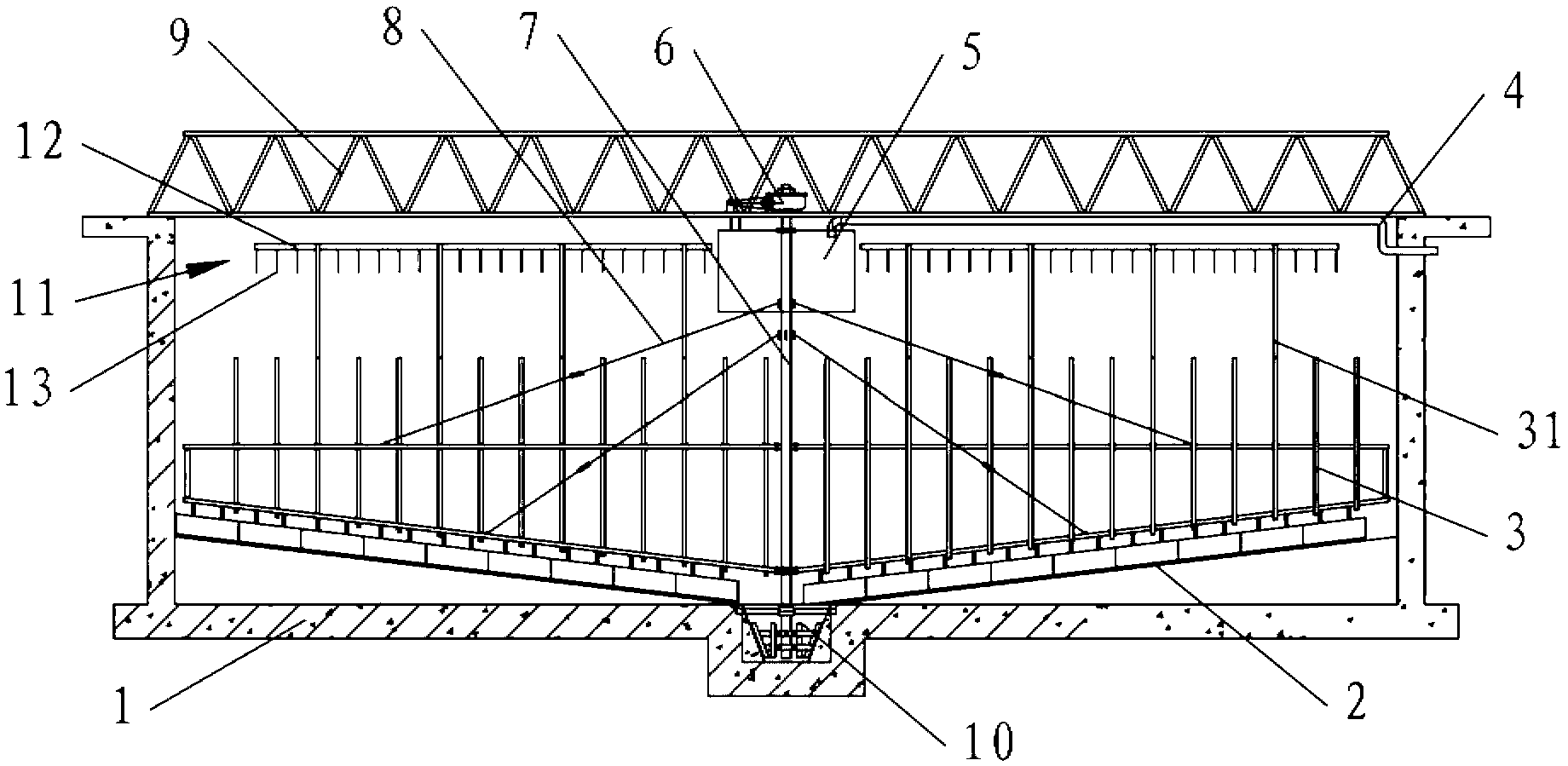

如图1所示，现有技术的污泥浓缩机包括浓缩池1、刮泥机和稳流 筒5。浓缩池1下底面设有锥形坡面，锥形坡面的中心处设有排污口10。 稳流筒5与进水管4连接，设置在浓缩池1的中心部位上部。刮泥机包 括刮泥架2、驱动装置6和中心支承7，中心支承7设置在浓缩池1的中 心处，垂直于浓缩池1的底面，驱动装置6带动中心支承7转动;刮泥 架2由至少两个沿锥形坡面设置的耙架连接而成，每个耙架上设置有 至少一排栅条3;刮泥架2固定连接在中心支承7下部。驱动装置6带动 中心支承7与刮泥架2转动，进行刮泥和搅拌。其工作原理为：含有细 粒物体的污水，经进水管4流入浓缩池1的中心部位的稳流筒5，污水 以均匀分散辐射状向周边缓慢扩散流动，在漫游扩散过程中污水中的 固体颗粒借自重和絮凝作用陆续沉降。在污水的上层，是一个澄清带， 污泥颗粒浓度较低，污泥颗粒基本上做自由沉降且速度较快;污泥颗 粒在进入污水中层后，开始沉集，形成沉集带，沉速较慢：最后，污 泥颗粒沉到下层的沉积带，形成沉积物，在沉积物区水分从污泥颗粒 的间隙间不断析出。刮泥架2与中心支承7在驱动装置6的驱动下连续 回转，栅条3在沉积带搅动和切碎沉积物，刮泥架2将沉积物沿池底的 锥形坡面逐级推向池底的中心处，最后由浓缩池1池底的排污口10及 与排污口连接的管道排出。栅条3推进沉积物时，也是刮泥架2对沉积 物的一个浓缩过程，大大加强了沉积物的析水作用。从排污口10排出 的是经过浓缩的污水，浓缩池1的上部澄清带的澄清水从浓缩池边的 溢流堰(图中未示出)排出。为了方便污泥浓缩机的操作和检修，在 浓缩池1上方设置有横跨的行走桥9。
然而，在污泥浓缩机浓缩污泥的过程中会有部分污泥上浮，在日 光照射和高温条件下容易结块，在浓缩池1的液面形成较厚污泥固块 层。现有技术的切割型污泥浓缩机，存在着以下缺点：(1)栅条3较 短，整体处在浓缩池1的液面之下，不能打碎漂浮在液面的污泥固定 块，污泥固块会从溢流堰流走，污水处理效果较差。(2)当污泥固块 结成大块并下沉过程时，栅条不能充分的通过搅拌来打碎污泥固块， 致使大块的污泥块沉入沉积带，继而带入排泥管道，容易堵塞管道， 严重降低了浓缩机的工作质量和工作效率，同时在下一道处理工序的 脱泥时也会影响脱泥效果。
发明内容
(一)要解决的技术问题
本发明的目的是提供一种能够迅速将浓缩池液面的污泥固块切 割搅碎并顺利从排污口排出，防止污泥固块从溢流堰排出和堵塞排污 口的切割型污泥浓缩机。
(二)技术方案
为了解决上述技术问题，本发明提供切割型污泥浓缩机，包括刮 泥机，刮泥机由刮泥架、驱动装置和用于所述驱动装置输出旋转动力 的中心支承组成;其特征在于，还包括切割组件;所述切割组件包括 至少两个沿所述中心支承的圆周方向排布的刀架以及沿所述刀架长 度方向排布的多个刀片;所述刀片用于对应切割浮于水面上的污泥固 块。
其中，所述刀架通过多个连接杆与所述刮泥架的栅条支撑连接， 用于传递所述驱动装置对所述刀架旋的转驱动力。
其中，所述连接杆的尺寸和形状与栅条相同。
进一步的，所述刀架还与中心支承连接。
其中，所述刀片设有刃口，所述刃口宽度不超过5mm。
其中，所述刀片等距离分布在所述刀架上;所述相邻刀片之间的 距离为250～350mm。
其中，还包括拉紧装置，所述拉紧装置的一端与中心支承连接， 其另一端与所述刮泥架连接。
其中，所述刀架为两个，所述刀架沿所述中心支承对称设置。
其中，所述刀架与中心支承连接。
本发明还提供切割型污泥浓缩机，包括：刮泥机，刮泥机包括刮 泥架、驱动装置和用于所述驱动装置输出旋转动力的中心支承组成; 其特征在于，还包括切割组件;所述切割组件包括一个沿所述中心支 承的圆周方向排布的刀架以及沿所述刀架长度方向排布的多个刀片; 所述刀片用于对应切割浮于水面上的污泥固块。
(三)有益效果
本发明提供的切割型污泥浓缩机，包括刮泥机，刮泥机由刮泥架、 驱动装置和用于所述驱动装置输出旋转动力的中心支承组成;还包括 切割组件;切割组件包括至少两个沿所述中心支承的圆周方向排布的 刀架以及沿刀架长度方向排布的多个刀片;刀片用于对应切割浮于水 面上的污泥固块。通过切割组件的刀片切碎漂浮在液面的污泥固块， 防止污泥在浓缩池液面聚集从溢流堰排出，提高污水处理效果;也防 止大块污泥固块下沉未被充分打碎而堵塞排污口。进一步的，切割组 件与刮泥架通过与栅条相同的连接杆支撑连接，减小切割组件旋转转 动带来的对中心支承的扭矩，同时连接杆在旋转过程中也能切割搅碎 污泥固块，进一步细化污泥固块，使污泥固块能够顺利进入排污口。
