申请日2013.08.08
公开(公告)日2014.03.19
IPC分类号C02F9/14
摘要
本实用新型公开一种零生化污泥的集成生化处理系统，生活污水或者类似生活污水的废水经化粪池收集储存后，用泵提升到集成生化处理系统中，根据不同的进水水质和出水要求集成生化处理系统分成四格不同的处理单元，通过控制每单元不同的溶解氧和填料种类，使得每单元生长不同的优势微生物种群，使污水在系统中得到净化，最终能够排放到水体中去。本实用新型具有处理效果好，节省药剂，产生的污泥少，节省投资，控制简单，维护费用低等优。
权利要求书
1.一种零污泥的集成生化处理系统，包括一封闭外壳，其特征在 于：该外壳内分成四格反应池，其中第一格上设有上进水口、 排泥口，内部设有导流筒和轻质蜂窝填料层，回流水和原水从 该进水口以切线方向进入该第一格内部中心的导流筒上端进行 充分的接触、混合，同时在旋流产生的离心力下，泥水被分离， 污水通过所述轻质蜂窝填料层，进行反硝化反应后溢流到第二 格;该第二格内部设有半软性组合填料，并在池底均匀设置有 若干微孔曝气器;经过第二格反应后的混合液继续溢流到第三 格，第三格内填充半软性组合填料，在池底均匀设置微孔曝气 器;然后混合液通过第四格，该第四格内填充混合了火山灰矿 石的无机填料，并设有出水口。
2.根据权利要求1所述的集成生化处理系统，其特征在于：所述 外壳的四格中分别设置有进气口。
3.根据权利要求2所述的集成生化处理系统，其特征在于：所述 经过第三格后的混合液通过潜水泵提升回流到所述第一格中。
4.根据以上权利要求1-3中任一项所述的集成生化处理系统，其 特征在于：所述封闭外壳的截面为圆形或椭圆形。
说明书
一种零污泥的集成生化处理系统
技术领域
本实用新型属于污水处理领域，尤其适用于偏远地区、农村地区， 或者生态环境比较脆弱、需要实现零排放的领域。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便 和洗涤污水。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪 蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸 盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。故，生活污水必须经过处理 才能排入河体，否则，将会对环境造成巨大的污染。
随着农村经济的发展，生活水平不断提高，农村生活污水水质水量发 生了很大的变化，生活污水一般不经任何处理直接排放，造成农村地表和 地下水体的严重污染，严重影响环境和危害居民身心健康，直接威胁着农 民的生活环境和饮水安全。农村污水难处理主要有以下几个原因：(1)污 水成分日益复杂，各种污染成分浓度较低，波动性很大，难以正确评估生 活污水的污染负荷及其昼夜、季节性变化;(2)人口少，用水量标准较低， 污水处理规模小，造成工程建设费及运行费用过高;(3)污水处理工艺与 技术的选择，受到当地社会、经济发展水平的制约和地方保护主义或其他 人文因素的抵制;(4)当地自然与生态条件(气温、降水、风向和土壤等) 对所选择的处理工艺与处理技术有负面影响，使其不能正常发挥效力;(5) 维护管理技术人员及运行管理经验严重缺乏。分散式农村生活污水的管网 建设成本较大，由于村落的分散性，农村生活污水连接至市政管网也有很 大的困难，这些都是农村或者偏远地区污水处理的瓶颈问题。
生活污水中含有植物生长所必须的N和P元素，如果N、P超标，能够 引起水体富营养化，引发赤潮和水华。含有大量氮、磷、钾的生活污水的 排放，大量有机物在水中降解释放出营养元素，促进水中藻类丛生，植物 疯长，使水体通气不良，溶解氧下降，甚至出现无氧层。以致使水生植物 大量死亡，水面发黑，水体发臭形成“死湖”、“死河”、“死海”，进 而变成沼泽。富营养化的水臭味大、颜色深、细菌多，这种水的水质差， 不能直接利用，水中断鱼大量死亡，污染环境。故，对生活污水进行脱氮 除磷是很有必要的。
实用新型内容
由于现有技术存在的上述问题，本实用新型的目的是提出一种 零污泥的集成生化处理系统，其能耗低、效果稳定，可有效对生 活污水进行脱氮除磷。
为实现上述目的，本实用新型可通过以下技术方案予以实现：

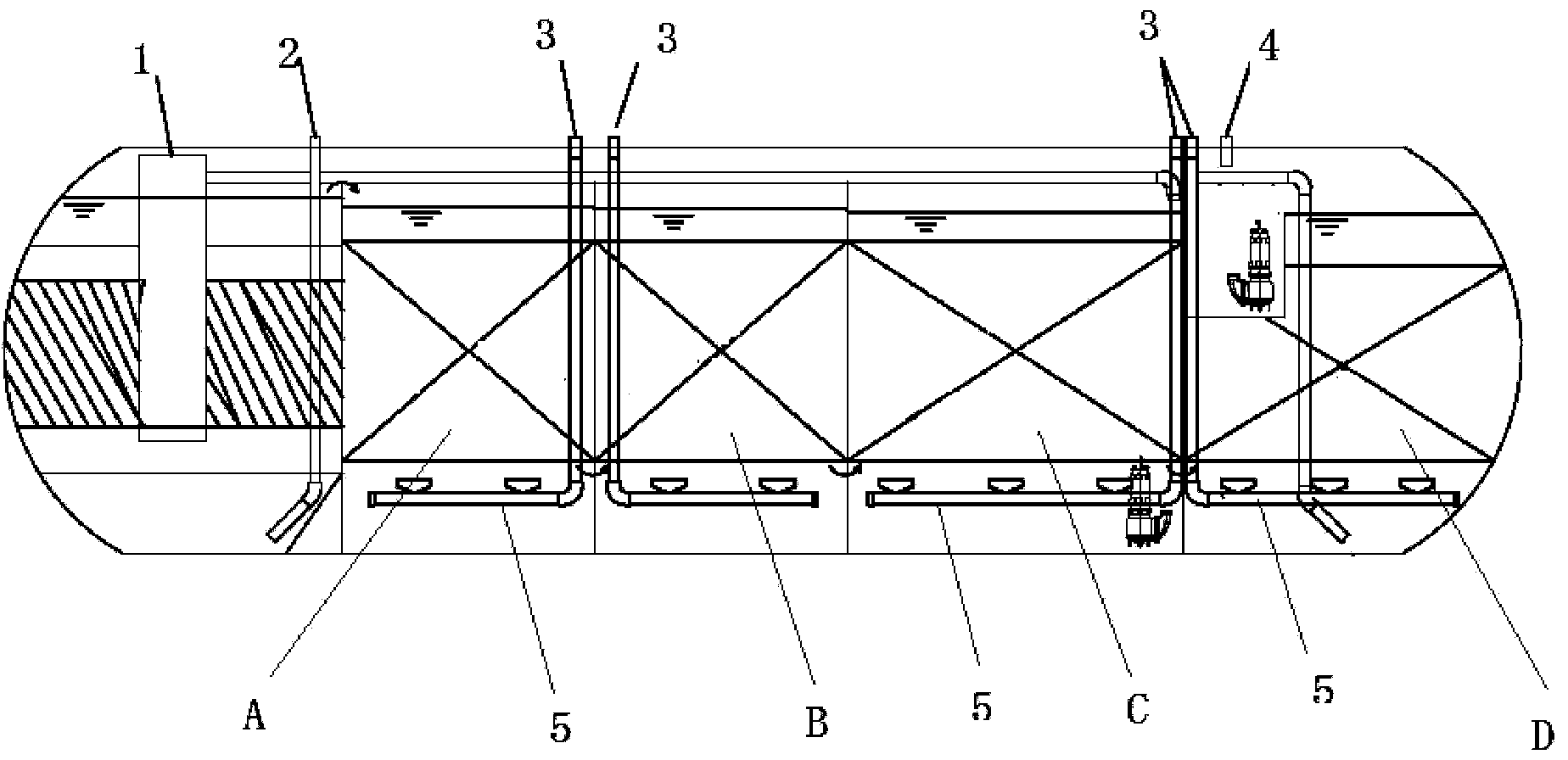

一种零污泥的集成生化处理系统，包括一封闭外壳，该外壳内分成四 格反应池，其中第一格上设有上进水口、排泥口，内部设有导流筒和轻质 蜂窝填料层，回流水和原水从该进水口以切线方向进入该第一格内部中心 的导流筒上端进行充分的接触、混合，同时在旋流产生的离心力下，泥水 被分离，污水通过所述轻质蜂窝填料层，进行反硝化反应后溢流到第二格; 该第二格内部设有半软性组合填料，并在池底均匀设置有若干微孔曝气器; 经过第二格反应后的混合液继续溢流到第三格，第三格内填充半软性组合 填料，在池底均匀设置微孔曝气器;然后混合液通过第四格，该第四格内 填充混合了火山灰矿石的无机填料，并设有出水口。
本实用新型中，所述外壳的四格中分别设置有进气口。
本实用新型中，所述经过第三格后的混合液通过潜水泵提升回流到所 述第一格中。
本实用新型中，所述封闭外壳的截面为圆形或椭圆形。
由于采用以上技术方案，本实用新型的一种零污泥的集成生化处理系统， 具有如下优势：
1)高效紧凑，以极少的占地实现高效的处理效果;
2)集硝化反硝化、生物膜法和生物滤池为一体，同步实现了BOD、 氨氮、总氮的去除;
3)运输、安装方便，只需运到现场，接通水电，即可投入运行;
4)由于生物膜法的特点，系统的启动十分迅速，并可维持较长时 间的停产，具有很强的适应性;
5)能耗低，运行费用低;
6)效果稳定，无需考虑污泥性状对系统的影响。
