申请日2013.11.22
公开(公告)日2014.05.07
IPC分类号B01D21/24
摘要
本实用新型是有关一种连续式污泥排出装置，指在废水池设有一只或一只以上的排泥管，该排泥管下端插设在废水池内，上端连接至送气主管，该排泥管邻下端连接有送气支管，该送气主管和送气支管可各自或相连通连接送气装置;另外，送气装置将压缩空气输送至送气主管和送气支管后，排泥管内的污泥会被送气支管输入的空气往上推送，同时，通过排气主管持续将空气往外排送，该排泥管内往上推移的污泥将被加速、顺畅吸出往外排放。另，通过控制阀的配合，该排气主管或排气支管的压缩空气可注入排泥管实施逆洗，使排泥管具有不阻塞的排泥顺畅、确实和快速效果。
权利要求书

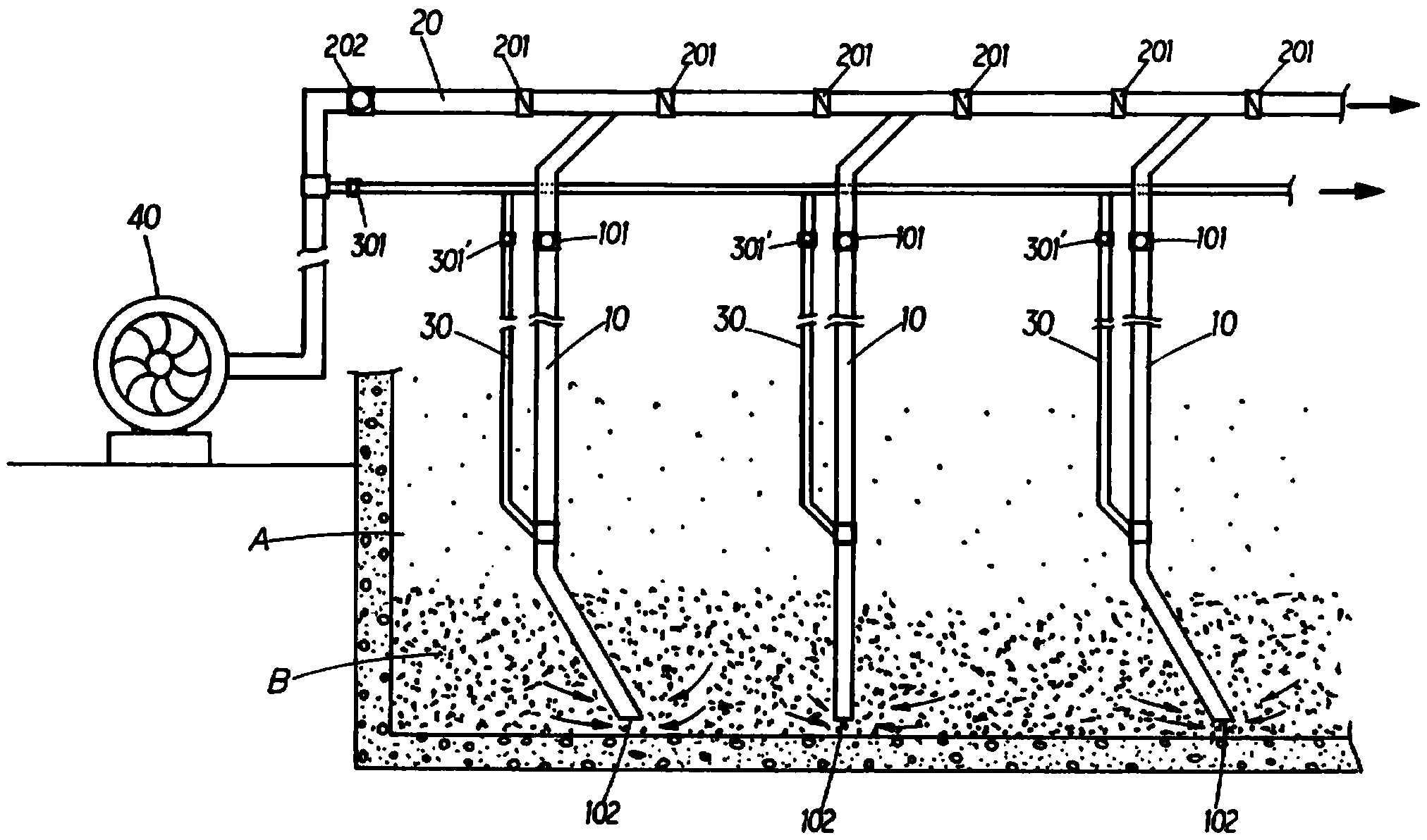

1.一种连续式污泥排出装置，其特征在于在废水池设有一只或一只以上的排泥管，该排泥管下端邻近废水池底部，上端连接有送气主管，邻下端连接有送气支管;该送气主管连接送气装置，其上设有一只或一只以上的逆止阀和控制阀;该送气支管连接送气装置或送气主管，其上设有一只或一只以上的控制阀。
2.如权利要求1所述的连续式污泥排出装置，其特征在于该多个排泥管以并联方式连接在同一送气主管，或个别连接于独立的送气主管。
3.如权利要求1所述的连续式污泥排出装置，其特征在于该送气主管与排泥管连接的后端或前、后端安设有逆止阀。
4.如权利要求1所述的连续式污泥排出装置，其特征在于该送气主管和排泥管连接的前端安设有控制阀。
5.如权利要求1所述的连续式污泥排出装置，其特征在于该排泥管在与送气支管连接的上端安设有控制阀。
6.如权利要求1所述的连续式污泥排出装置，其特征在于该多个送气支管以并联方式连接于同一送气主管，或个别连接于独立的送气主管，或分别连接于送气装置。
7.如权利要求1所述的连续式污泥排出装置，其特征在于该送气支管下端以斜置状衔接排泥管为最佳。
8.如权利要求1所述的连续式污泥排出装置，其特征在于送气装置为鼓风机。
9.如权利要求1所述的连续式污泥排出装置，其特征在于该送气主管的压缩空气输出量，设定较送气支管的压缩空气输出量为大。
10.如权利要求1所述的连续式污泥排出装置，其特征在于该排泥管上端以顺着送气主管出气方向呈斜置状连接为最佳。
说明书
连续式污泥排出装置
技术领域
本实用新型本实用新型涉及一种连续式污泥排出装置，特别是涉及一 种设置简单，操作、使用简易、方便，可使废水池内的沉降性污泥简 便、快速且顺畅、确实和经济的排出，而极符实际适用性、理想性和进步 性的连续式污泥排出装置。
背景技术
以往，畜场废水池集收的污泥，大抵包含有上浮污泥和沉降性污 泥;其中，沉降性污泥由于具有黏稠、不易脱水、不易流动等特性，故其 沉降在废水池底后，极不容易被有效、确实与合法排出。
即，目前将沉降性污泥自废水池排出的方式，大抵有以下多种：
1、利用下雨时将废水池内的上浮污泥和沉降性污泥一并偷排放至河 川、沟渠。此不但会造成严重的环境污染，亦会衍生病菌发生危害人体健 康情形。
2、将废水池内的废水液排出，接着，再以捞取方式排出。此不但有麻 烦、不便且费时、费事、费工的不具效率和不经济现象，尤其，废水池随 时要提供新的废水集收，该实施排出废水液的时机亦极不容易，有累积沉 降性污泥、降低废水池集收效率缺失。
3、将废水池内的上浮污泥、废水、沉降性污泥通过机具一并捣碎混 合，并以泵抽送至滤水设备。此不但工程巨大必需耗费高成本，且一般大 约只能分离滤出20-30%的固体物，另70-80%的大部分稀状污泥仍会随着水 液排出，具有实施效率不佳情形。再者，该抽送污泥的泵亦极易发生阻塞 所致故障甚而损坏情事，而有增加维修、保养或购置的负担。
4、将具有吸头的管体置于废水池底并以泵直接抽送沉降性污泥。此不 但同样有泵易被阻塞所生缺点，尤其，以该沉降性污泥具有黏稠、不易流 动特性，该吸头必需不断在废水池底移动，方可达到较佳抽取污泥效果情 形下，亦有操作麻烦、不便及费时、费工、费事等不具效率和不经济缺 点;再者，一般泵抽送的速度和压力均极大，亦极易将废水和污泥一并抽 出，而有直接影响污泥干燥处理程序和时间的缺点。
5、承上述，由于沉降性污泥不易简便、经济和有效率的自废水池排 出，导致畜场从业人员实施清除的工作愈形消极，日积月累，最终便经常 发生废水池使用寿命缩短，及后续清除更为麻烦、不便和不经济情形。
由此可见，上述现有的畜场废水池在结构与使用上，显然仍存在有不 便与缺陷，而亟待加以进一步改进。因此如何能创设一种新型结构的连续 式污泥排出装置，亦成为当前业界极需改进的目标。
有鉴于上述现有的畜场废水池存在的缺陷，本发明人基于从事此类产 品设计制造多年丰富的实务经验及专业知识，并配合学理的运用，积极加 以研究创新，以期创设一种新型结构的连续式污泥排出装置，能够改进一 般现有的畜场废水池，使其更具有实用性。经过不断的研究、设计,并经过 反复试作样品及改进后，终于创设出确具实用价值的本实用新型。
发明内容
本实用新型的目的在于，克服现有的畜场废水池存在的缺陷，而提供 一种新型结构的连续式污泥排出装置，所要解决的技术问题是使其可改善 上述缺失，并使废水池内沉降性污泥的排出实施，更为简便、顺畅、快速 且确实和具经济性效果，非常适于实用。
本实用新型的目的及解决其技术问题是采用以下技术方案来实现 的。依据本实用新型提出的一种连续式污泥排出装置，其中在废水池设有 一只或一只以上的排泥管，该排泥管下端邻近废水池底部，上端连接有送 气主管，邻下端连接有送气支管;该送气主管连接送气装置，其上设有一 只或一只以上的逆止阀和控制阀;该送气支管连接送气装置或送气主 管，其上设有一只或一只以上的控制阀。
本实用新型的目的及解决其技术问题还可采用以下技术措施进一步实 现。
前述的连续式污泥排出装置，其特征在于该多的排泥管以并联方式连 接在同一送气主管，或个别连接于独立的送气主管。
前述的连续式污泥排出装置，其特征在于该送气主管与排泥管连接的 后端或前、后端安设有逆止阀。
前述的连续式污泥排出装置，其特征在于该送气主管和排泥管连接的 前端安设有控制阀。
前述的连续式污泥排出装置，其特征在于该排泥管在与送气支管连接 的上端安设有控制阀。
前述的连续式污泥排出装置，其特征在于该多的送气支管以并联方式 连接于同一送气主管，或个别连接于独立的送气主管，或分别连接于送气 装置。
前述的连续式污泥排出装置，其特征在于该送气支管下端以斜置状衔 接排泥管为最佳。
前述的连续式污泥排出装置，其特征在于送气装置为鼓风机。
前述的连续式污泥排出装置，其特征在于该送气主管的压缩空气输出 量，设定较送气支管的压缩空气输出量为大。
前述的连续式污泥排出装置，其特征在于该排泥管上端以顺着送气主 管出气方向呈斜置状连接为最佳。
本实用新型与现有技术相比具有明显的优点和有益效果。由以上可 知,为达到上述目的，本实用新型提供了一种连续式污泥排出装置，在废水 池设有一只或一只以上的排泥管，该排泥管下端插设在废水池内，上端连 接至送气主管，该排泥管邻下端连接有送气支管，该送气主管和送气支管 可各自或相连通连接送气装置;另外，送气装置将压缩空气输送至送气主 管和送气支管后，排泥管内的污泥会被送气支管输入的空气往上推送，同 时，通过排气主管持续将空气往外排送，该排泥管内往上推移的污泥将被 加速、顺畅吸出往外排放。另，通过控制阀的配合，该排气主管或排气支 管的压缩空气可注入排泥管实施逆洗,使排泥管具有不阻塞的排泥顺畅、确 实和快速效果。
借由上述技术方案，本实用新型连续式污泥排出装置至少具有下列优 点及有益效果：
1、设置简单，具经济性。
2、操作、使用具简易、方便性。
3、可使废水池内的沉降性污泥简便、快速且顺畅、确实和经济的排出。
