申请日2013.02.27
公开(公告)日2013.09.04
IPC分类号C02F9/02; C02F1/44; B01D61/22; B01D61/18
摘要
本实用新型涉及的带有超滤防压差破坏及在线清洗功能的水处理设备，包括有市政管网和精密过滤器，所述精密过滤器的入水端与市政管网相连接，包括有数个超滤水处理设备和流量控制器，数个超滤水处理设备的进水端相并联后再与精密过滤器相连，数个超滤水处理设备的产水端分别与流量控制器相连接，并经供水设备与用户管网相连;通过本技术方案，解决了传统超滤水处理设备不能与无负压供水设备对接的问题，过滤后的产品水余压可以再次利用，节省能源，当产品水的水质变差或跨膜压差达到极限值时，可以及时对其进行边产水边冲洗的在线反洗，解决原来不能边产水边反洗的问题，使得以超滤膜为核心的水处理设备和供水系统运行更加安全稳定、高效节能。
权利要求书
1.一种带有超滤防压差破坏及在线清洗功能的水处理设备，包括有市政管网和精密过滤器，所述精密过滤器的入水端与市政管网相连接，其特征在于，包括有数个超滤水处理设备和流量控制器，数个超滤水处理设备的进水端相并联后再与精密过滤器相连，数个超滤水处理设备的产水端分别与流量控制器相连接，并经供水设备与用户管网相连。
2.根据权利要求1所述的带有超滤防压差破坏及在线清洗功能的水处理设备，其特征在于，所述超滤水处理设备的进水端上设置有进水控制阀，所述超滤水处理设备的产水端上设置有产水控制阀。
3.根据权利要求1或2所述的带有超滤防压差破坏及在线清洗功能的水处理设备，其特征在于，所述超滤水处理设备的进水端上和产水端上分别设置有进水压力传感器和产水压力传感器。
4.根据权利要求1或2所述的带有超滤防压差破坏及在线清洗功能的水处理设备，其特征在于，所述超滤水处理设备的产水端分别设置有清洗控制阀，并分别经清洗控制阀的另一端与自清洗管路相并联。
5.据权利要求1或2所述的带有超滤防压差破坏及在线清洗功能的水处理设备，其特征在于，所述超滤水处理设备的进水端和超滤水处理设备的产水端上分别设置有监测控制阀，所述监测控制阀的另一端分别与水质监测仪的两端相连接。
6.根据权利要求1所述的带有超滤防压差破坏及在线清洗功能的水处理设备，其特征在于，所述超滤水处理设备由一个以上的超滤膜组件构成，一个以上的超滤膜组件的进水端、产水端和排水端相互并联连接。
说明书
带有超滤防压差破坏及在线清洗功能的水处理设备
技术领域
本实用新型涉及一种可以与无负压供水设备相对接的水处理设备，特别是涉及一种带有超滤防压差破坏及在线清洗功能的水处理设备。
技术背景
传统的超滤水处理设备，都是在进水端对水进行过滤处理，处理后的水存放到水箱或水罐等储水容器中，当用户需要用水时，通过变频供水设备将储水容器中的水提升到用户需要的压力。在此过程中，水处理设备的出水压力在进入储水容器时被泄放掉而不能被利用，从而存在严重的能量损失的问题，并且经过滤水处理设备的水在进入储水容器至被用户使用的过程中，水质在储水容器中易被污染，同时有可能因为存放时间过长导致水质进一步恶化，从而导致用户不能得到纯净、鲜活的水质。
实用新型内容
有鉴于此，本实用新型提出了一种带有超滤防压差破坏及在线清洗功能的水处理设备，通过本技术方案，并根据水处理设备产水供给的工况与用户管网的需求变化进行自动调节，从而保护水处理设备的产水压力始终维持在最低设定值以上，从而有效保证滤水设备中的滤膜前后压差过大而被破坏，并且可以满足水处理及供水设备的正常运行。

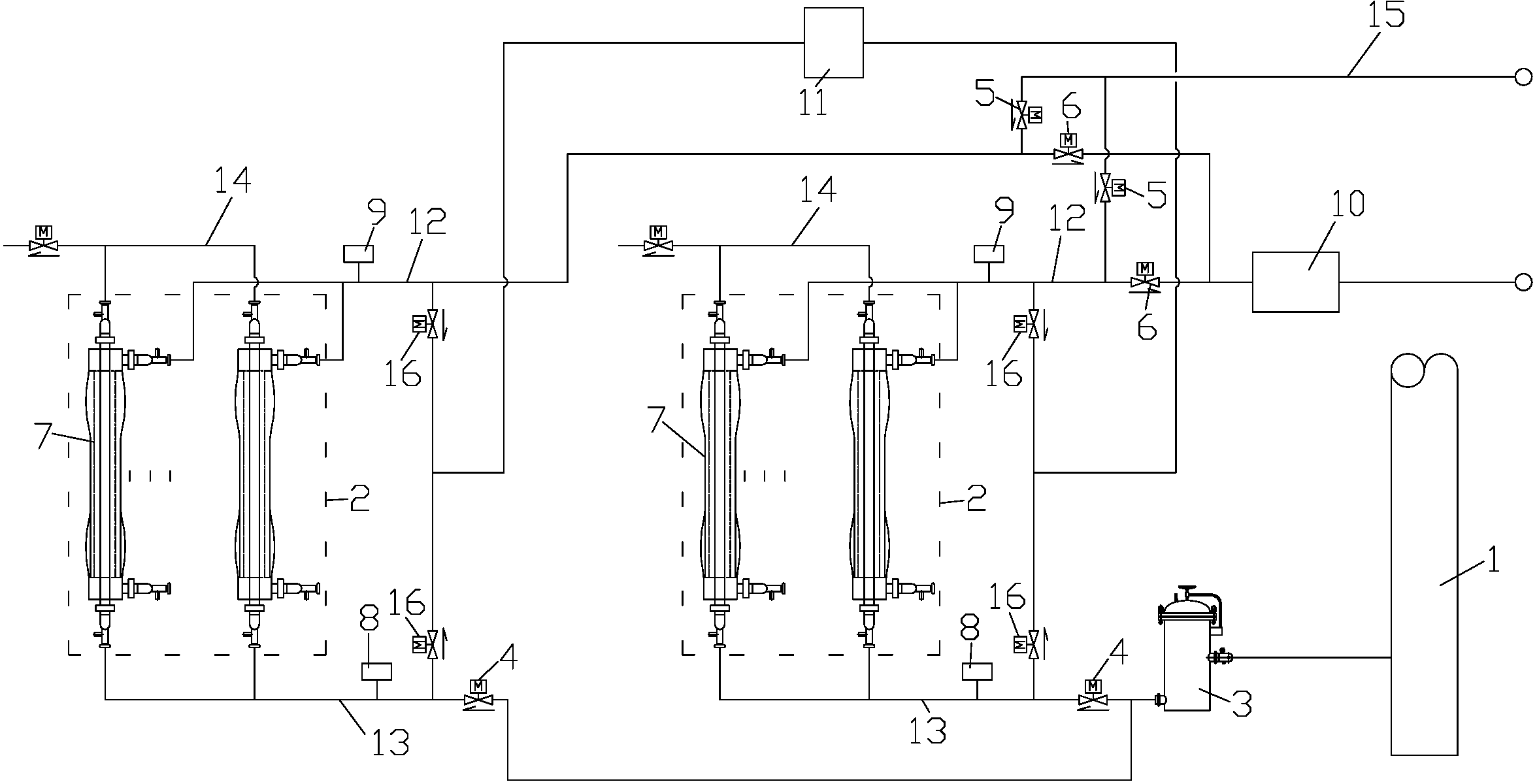

为了达到上述目的，本实用新型的技术方案是这样实现的：一种带有超滤防压差破坏及在线清洗功能的水处理设备，包括有市政管网和精密过滤器，所述精密过滤器的入水端与市政管网相连接，包括有数个超滤水处理设备和流量控制器，数个超滤水处理设备的进水端相并联后再与精密过滤器相连，数个超滤水处理设备的产水端分别与流量控制器相连接，并经供水设备与用户管网相连。
所述超滤水处理设备的进水端上设置有进水控制阀，所述超滤水处理设备的产水端上设置有产水控制阀。
所述超滤水处理设备的进水端上和产水端上分别设置有进水压力传感器和产水压力传感器。
所述超滤水处理设备的产水端分别设置有清洗控制阀，并分别经清洗控制阀的另一端与自清洗管路相并联。
所述超滤水处理设备的进水端和超滤水处理设备的产水端上分别设置有监测控制阀，所述监测控制阀的另一端分别与水质监测仪的两端相连接。
所述超滤水处理设备由一个以上的超滤膜组件构成，一个以上的超滤膜组件的进水端、产水端和排水端相互并联连接。
采用上述技术方案后的有益效果是：一种带有超滤防压差破坏及在线清洗功能的水处理设备，通过本技术方案，解决了传统超滤水处理设备不能与无负压供水设备对接的问题，过滤后的产品水余压可以再次利用，节省能源，当产品水水质变差或跨膜压差达到极限值时可以及时对其进行变产水边冲洗的在线反洗，解决原来不能边产水边反洗的问题，使得以超滤膜为核心的水处理设备和供水系统运行更加安全稳定、高效节能。
