申请日2012.11.08
公开(公告)日2013.11.20
IPC分类号C02F9/10
摘要
本实用新型公开了一种石油炼化行业的高温凝结水处理装置，包括有五个部分，分别是：三级换热装置、高效过滤装置、高效除油装置、复合除铁装置及除氧装置，所述三级换热装置包括有三组分别接收高温凝结水第一级换热器、第二级换热器和第三级换热器，第一级换热器的冷水输入连通第二级换热器的凝结水输出，第二级换热器的冷水输入连通第三级换热器换热装置的凝结水输出，所述第一级换热器的冷水输出连通所述除氧装置，所述第三级换热器的热水输出依次进入高效过滤装置、高效除油装置、复合除铁装置。
权利要求书
1.一种石油炼化行业的高温凝结水处理装置包括有五个部分，分别是：三级换热装置、高效过滤装置、高效除油装置、复合除铁装置及除氧装置，其特征在于，所述三级换热装置包括有三组分别接收高温凝结水第一级换热器、第二级换热器和第三级换热器，第一级换热器的冷水输入连通第二级换热器的凝结水输出，第二级换热器的冷水输入连通第三级换热器换热装置的凝结水输出，所述第一级换热器的冷水输出连通所述除氧装置，所述第三级换热器的热水输出依次进入高效过滤装置、高效除油装置、复合除铁装置。
2.根据权利要求1所述的石油炼化行业的高温凝结水处理装置，其特征在于，所述高效过滤装置与所述第三级换热装置的热水输出之间设置有凝结水缓冲罐。
3.根据权利要求1所述的石油炼化行业的高温凝结水处理装置，其特征在于，所述高效除油装置中填充除油专用树脂，将由高效过滤器输出的凝结水中的油类乳化微滴粗粒化后自动分离，聚集在高效除油装置的顶部。
4.根据权利要求1所述的石油炼化行业的高温凝结水处理装置，其特征在于，所述除氧装置包括有除氧器，所述除氧器选用旋膜除氧设备。
说明书
石油炼化行业的高温凝结水处理装置
技术领域
本实用新型关于一种石油炼化行业的高温凝结水处理装置。
背景技术
石油炼化行业的高温凝结水是石油炼化工艺上产生的蒸汽凝结水，该蒸汽凝结水目前炼油厂的处理方式一般是通过凉水塔后进行回收利用，回收的凝结水在冬季可回到低温热装置补水，在夏季可回用到循环水系统，作为循环水的补水，存在“高质低用”的问题。另外由于资金及技术手段的缺乏，仍有部分炼油厂将凝结水进行直排，严重造成水资源及热源的浪费。
发明内容
本实用新型的目的在于提供一种石油炼化行业的高温凝结水处理装置，利用该装置可以使凝结水回收利用，有效提高高温凝结水的回收自用，提高了热能的使用效率。

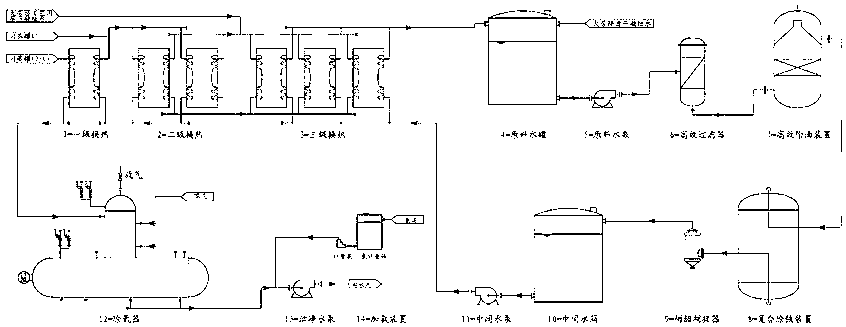

本实用新型中的石油炼化行业的高温凝结水处理装置包括有五个部分，分别是：三级换热装置、高效过滤装置、高效除油装置、复合除铁装置及除氧装置，所述三级换热装置包括有三组分别接收高温凝结水第一级换热器、第二级换热器和第三级换热器，第一级换热器的冷水输入连通第二级换热器的凝结水输出，第二级换热器的冷水输入连通第三级换热器换热装置的凝结水输出，所述第一级换热器的冷水输出连通所述除氧装置，所述第三级换热器的热水输出依次进入高效过滤装置、高效除油装置、复合除铁装置。
所述高效过滤装置与所述第三级换热装置的热水输出之间设置有凝结水缓冲罐。
所述高效除油装置中填充除油专用树脂，将由高效过滤器输出的凝结水中的油类乳化微滴粗粒化后自动分离，聚集在高效除油装置的顶部。
所述除氧装置包括有除氧器，所述除氧器选用旋膜除氧设备。
