申请日2012.06.29
公开(公告)日2013.01.30
IPC分类号C02F11/12
摘要
本实用新型公开了具有流化段内壁防护装置的污水厂流化床污泥干燥机，该干燥机包含：干燥机主体;设置在干燥机底部的风室;设置在风室上方的布风板;设置在布风板上方的换热器;及，位于干燥机上部，设置在换热器上方的流化段;其中，在位于该流化段中的干燥机的内壁上，还设置有内衬板，该内衬板起到保护干燥机流化段内壁作用，使其免遭污泥流化干燥过程中所产生的磨损和腐蚀。本实用新型提供的流化床污泥干燥机，结构简单，能有效防止干燥机壳体磨损的问题，延长了干燥机流化段壳体的使用周期，有效地节约了成本。
权利要求书

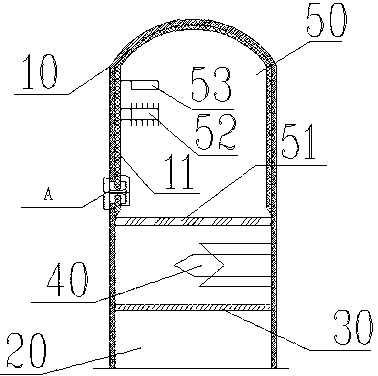

1.具有流化段内壁防护装置的污水厂流化床污泥干燥机，该干燥机包含：
干燥机主体(10);
设置在干燥机底部的风室(20);
设置在风室(20)上方的布风板(30);
设置在布风板(30)上方的换热器(40); 及
位于干燥机上部，设置在换热器上方的流化段(50);
其特征在于，在位于该流化段(50)中的干燥机的内壁上，还设置有内衬板(11)。
2.如权利要求1所述的具有流化段内壁防护装置的污水厂流化床污泥干燥机，其特征在于，所述的内衬板(11)为不锈钢衬板。
3.如权利要求2所述的具有流化段内壁防护装置的污水厂流化床污泥干燥机，其特征在于，所述内衬板(11)由不锈钢凸字形板条、不锈钢板，及不锈钢平条压板构成，通过不锈钢平机螺丝(12)固定在干燥机内壁上。
4.如权利要求1所述的具有流化段内壁防护装置的污水厂流化床污泥干燥机，其特征在于，所述的换热器(40)选择蛇形导热油盘管。
5.如权利要求1所述的具有流化段内壁防护装置的污水厂流化床污泥干燥机，其特征在于，该流化段(50)包含：在流化段底部，处于换热器(40)正上方的格栅(51)，位于格栅(51)上方的给料分配器(52)，及，设置在给料分配器(52)上方的污泥输送管(53)。
说明书
具有流化段内壁防护装置的污水厂流化床污泥干燥机
技术领域
本实用新型涉及一种污水处理设备，具体来说，涉及一种污水厂流化床污泥干燥机流化段内壁防护装置。
背景技术
石洞口污泥干化采用的是德国安德里茨的流化床干化工艺和设备，其工艺要求系统必须在密闭性良好和低氧量(<8%)的条件下运行，污泥的整个干化过程是在流化状态完成的。被干化后含水率≤8%的干污泥颗粒最终送入焚烧炉进行焚烧处理，并利用焚烧污泥产生的热量加热导热油，导热油作为热媒用以干化污泥。
如图1所示，石洞口污水处理厂污泥干化采用的是流化床干燥设备，其主要有：风室07、布风板01、导热油换热器02、流化段(抽吸罩)组成。流化段包含：格栅03，给料分配管04，污泥输送管05及干燥机06。风室07设在干燥机06的最下段，将惰性气体均匀分配至布风板01的不同区域，保证整个流化床的流化动力均衡。换热段设有蛇形导热油盘管，为干化污泥提供热量。流化段设置在换热段的上部，其主要作用使流化的干污泥颗粒脱离循环气体，把气体中夹带着的污泥细颗粒和污泥在干化过程中产生的水蒸汽并同带离干燥机。
由于脱水后的湿污泥中含有一定比例的沙，且，污泥在干化过程中还会产生腐蚀性的气体，由此，运行中干燥机流化段的内壁同时承受着冲刷和腐蚀，壳体受损后使干化系统的氧量上升，影响正常运行。
实用新型内容
本实用新型的目的是为避免污泥在干燥过程中对干燥机流化段壳体的直接冲刷和腐蚀，采用耐腐材料阻隔，以延长干燥机流化段壳体的使用周期。
为了达到上述目的，本实用新型提供了具有流化段内壁防护装置的污水厂流化床污泥干燥机，该干燥机包含：
干燥机主体;
设置在干燥机底部的风室;
设置在风室上方的布风板;
设置在布风板上方的换热器; 及
位于干燥机上部，设置在换热器上方的流化段;
其中，在位于该流化段中的干燥机的内壁上，还设置有内衬板，该内衬板起到保护干燥机流化段内壁作用，使其免遭污泥流化干燥过程中所产生的磨损和腐蚀。
上述的具有流化段内壁防护装置的污水厂流化床污泥干燥机，其中，所述的内衬板为不锈钢衬板。
上述的具有流化段内壁防护装置的污水厂流化床污泥干燥机，其中，所述内衬板由不锈钢凸字形板条、不锈钢板，及不锈钢平条压板构成，通过不锈钢平机螺丝固定在干燥机内壁上。
上述的具有流化段内壁防护装置的污水厂流化床污泥干燥机，其中，所述的换热器选择蛇形导热油盘管。
上述的具有流化段内壁防护装置的污水厂流化床污泥干燥机，其中，该流化段包含：在流化段底部，处于换热器正上方的格栅，经换热的污泥通过该格栅进入到流化段;位于格栅上方的给料分配器，及，设置在给料分配器上方的污泥输送管。
本实用新型提供的具有流化段内壁防护装置的污水厂流化床污泥干燥机，结构简单，能有效防止干燥机壳体磨损的问题，延长了干燥机流化段壳体的使用周期，有效地节约了成本。
