申请日2012.05.29
公开(公告)日2013.01.02
IPC分类号C02F1/22
摘要
本实用新型涉及一种污水处理装置，特别是高盐污水自然冷冻结晶装置，本装置包括用于装高盐污水的槽体，其特征在于在槽体上安装有喷淋装置，喷淋装置与水泵的出水口相连通，水泵的进水口与槽体内相连通，在槽体内安装有取冰装置。本实用新型的技术方案利用了自然冷能源资源，通过喷淋装置将高盐污水进行喷淋冷却，使高盐污水在自然降落的过程中放热、形成冰晶，通过使高盐污水结晶形成冰晶，达到去除盐分、提纯水的目。本技术方案具有结构简单，设备投资费用少、淡化率高、污水治理能耗和成本低等特点，是利用自然能处理高盐污水或浓盐水的节能型淡水生产及污水资源化利用的理想装置。
权利要求书

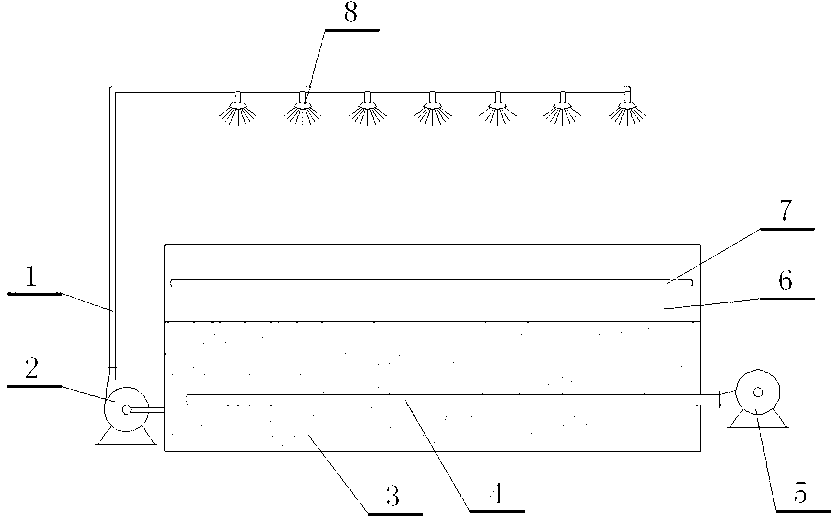

1. 一种高盐污水自然冷冻结晶装置，包括用于装高盐污水的槽体，其特征在于在槽体(6)上安装有喷淋装置(8)，喷淋装置与水泵(2)的出水口相连通，水泵的进水口与槽体内相连通，在槽体内安装有取冰装置(7)。
2. 根据权利要求1所述的高盐污水自然冷冻结晶装置，其特征在于上述喷淋装置均布安装在槽体(6)上端。
3. 根据权利要求2所述的高盐污水自然冷冻结晶装置，其特征在于上述喷淋装置(8)安装在槽体(6)的四个角。
4.根据权利要求2或3所述的高盐污水自然冷冻结晶装置，其特征在于上述取冰装置(7)为20—80目的网。
5.根据权利要求4所述的高盐污水自然冷冻结晶装置，其特征在于在槽体(6)的底部安装有喷气装置。
6.根据权利要求5所述的高盐污水自然冷冻结晶装置，其特征在于上述喷气装置是由均布在槽体(6)的底部的带喷气孔的喷气管(4)和与喷气管相连的气泵(5)组成。
说明书
高盐污水自然冷冻结晶装置
技术领域
本实用新型涉及一种污水处理装置，特别是高盐污水自然冷冻结晶装置。
背景技术
水资源的日趋匮乏已严重制约经济的发展，如何有效的利用工业生产过程中产生的高盐污水和使海水淡化，成为现阶段人们研究的热点之一。目前，对于工业生产过程中产生的高盐污水和海水淡化的主要处理方法有蒸馏法、反渗透膜法、冷冻法、溶剂萃取法和离子交换法等。蒸馏法、反渗透膜法、溶剂萃取法和离子交换法等，具有运行操作简便可靠、水质稳定等优点，但存在效率低，水的提取效率一般在50—75%，且投资大、能耗高。
高盐水由于没有统一的规定和定义，在各处的说法不一，在本专利申请里所说的高盐水具体是指含盐量在3000mg/L以上、且来源于污水处理的末端排放含盐水，水体自身其他指标达到排放的有关标准。这类废水一般占污水处理量的15-20%，目前的处理方法是建设人工水库收集，尚无满意的处理方法。
发明内容
本实用新型的目的是解决现有技术存在的缺陷，提供一种利用自然冷能对高盐污水进行低能耗、高效率净化的自然冷冻结晶装置。
本实用新型的技术方案是：一种高盐污水自然冷冻结晶装置，包括用于装高盐污水的槽体，其特征在于在槽体上安装有喷淋装置，喷淋装置与水泵的出水口相连通，水泵的进水口与槽体内相连通，在槽体内安装有取冰装置。
上述喷淋装置均布安装在槽体上端。述喷淋装置安装在槽体的四个角。
上述取冰装置为20—80目的网。
在槽体的底部安装有喷气装置。
上述喷气装置是由安装在槽体的底部的带喷气孔的喷气管和与喷气管相连的气泵组成。
本实用新型的技术方案利用了自然环境下的冷能源资源，通过喷淋装置将高盐污水进行喷淋冷却，使高盐污水在自然降落的过程中放热、形成冰晶，通过使高盐污水结晶形成冰晶，达到去除盐分、提纯水的目。本技术方案具有结构简单，设备投资费用少、淡化率高、污水治理能耗和成本低等特点，是利用自然能处理高盐污水或浓盐水的节能型淡水生产及污水资源化利用的理想装置。
