申请日2012.06.26
公开(公告)日2014.01.15
IPC分类号B01D29/27; B01D29/90; B01D29/82
摘要

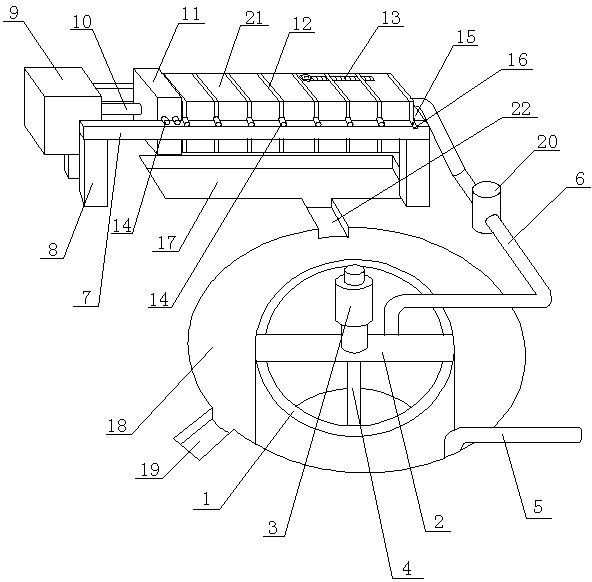

本发明公开了用于废水处理的一体化分离系统，包括搅拌装置和分离装置，搅拌装置包括搅拌池(1)以及设置在搅拌池(1)上的支撑板(2)，搅拌池(1)上连接有与搅拌池(1)连通的进水管(5)和出水管(6)，支撑板(2)上设有电机(3)，电机(3)的转轴上连接有搅拌桨(4)，分离装置包括动力装置和支撑装置，动力装置包括气缸(9)以及设置在气缸(9)的活塞杆(10)上的顶板(11)，顶板的两侧各设有至少一个辊筒(14)。本发明采用上述结构，能避免污泥堆积在废水池内，且整个系统的效率较高，不会产生较大噪音，能耗也较低。
权利要求书
1.用于废水处理的一体化分离系统，其特征在于：包括搅拌装置和分离装置，所述搅拌装置包括搅拌池(1)以及设置在搅拌池(1)上的支撑板(2)，所述搅拌池(1)上连接有与搅拌池(1)连通的进水管(5)和出水管(6)，所述支撑板(2)上设有电机(3)，电机(3)的转轴上连接有搅拌桨(4)，所述分离装置包括动力装置和支撑装置，所述动力装置包括气缸(9)以及设置在气缸(9)的活塞杆(10)上的顶板(11)，顶板的两侧各设有至少一个辊筒(14)，所述支撑装置包括两根相互平行的横杆(7)以及设置在两根横杆(7)之间的若干个支架(12)，两根横杆(7)的下方设有支撑横杆(7)的四根立柱(8)，气缸(9)固定在两根横杆(7)的一端，两根横杆(7)的另一端通过横板(15)固定，所述最靠近横板(15)的支架通过螺栓(16)固定在横杆(7)上，其余支架(7)的两侧各设有一个辊筒(14)，最靠近顶板(11)的支架(12)与顶板(11)固定连接，所述支架(12)内设有滤袋(21)，所述滤袋(21)与出水管(6)连通，且出水管(6)上设有水泵(20)，滤袋(21)上设有排出口，排出口设有拉链(13)，所述滤袋(21)的正下方设有凹槽(17)，搅拌池(1)的外部设有引流池(18)，凹槽(17)与引流池(18)之间通过沟槽(22)连通，所述引流池(18)上设有导流槽(19)。
2.根据权利要求1所述的用于废水处理的一体化分离系统，其特征在于：所述支撑板(2)固定在搅拌池(1)的池口上，且支撑板(2)与搅拌池(1)的底面平行。
3.根据权利要求1所述的用于废水处理的一体化分离系统，其特征在于：所述搅拌池(1)的形状为圆柱形，支撑板(2)位于搅拌池(1)的池口所在圆的直径上。
4.根据权利要求1所述的用于废水处理的一体化分离系统，其特征在于：所述电机(3)固定在支撑板(2)的中心处，且电机(3)的转轴与支撑板(2)相互垂直。
5.根据权利要求1所述的用于废水处理的一体化分离系统，其特征在于：所述支架(12)的形状为方形，支架(12)所在的平面与横杆(7)垂直。
6.根据权利要求1所述的用于废水处理的一体化分离系统，其特征在于：所述滤袋(21)上的排出口的长度为滤袋(21)的长度的1/3~1/2。
7.根据权利要求1所述的用于废水处理的一体化分离系统，其特征在于：所述辊筒(14)的长度大于横杆(7)的宽度。
8.根据权利要求1所述的用于废水处理的一体化分离系统，其特征在于：所述横板(15)与两根横杆(7)垂直。
说明书
用于废水处理的一体化分离系统
技术领域
本发明涉及废水处理领域，具体是用于废水处理的一体化分离系统。
背景技术
在工业生产或生活中，不可避免地会产生很多废水，这些废水中通常还有一些有害的物质，如果不加以处理而直接排放，就会对周围的环境产生不利的影响。因此，从保护环境的角度出发，废水在外排以前必须要经过处理。废水处理主要是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源的目的。在废水处理中，预处理通常采用物理处理法，拿高浓度有机废水来说，采用物理处理法中的微电解技术能大幅度降低cod和色度，提高废水的可生化性。化学处理法主要是通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质。生物处理法是通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质。
在废水处理过程中，有一道环节是要将废水中的污泥去除掉，即是要实现水和污泥的分离。废水送入到分离装置内之前需要使水和污泥混合均匀，而一般采用直接将废水池的废水通过水泵抽到分离装置内，由于废水池内的水和污泥是不均匀分布的，水在上层，污泥在下层，因此不仅没有将污泥抽到分离装置内，还造成污泥堆积在废水池内。传统的分离装置主要是采用压缩的方式使水和污泥分离，在分离过程中存在效率不高，易产生污染物，同时由于摩擦比较厉害，还会产生较大噪音，增加能耗。
发明内容
本发明提供了用于废水处理的一体化分离系统，解决了以往水和污泥的分离过程中，容易造成污泥堆积在废水池内，且效率不高，易产生污染物，同时由于摩擦比较厉害，还会产生较大噪音，增加能耗的问题。
本发明为解决技术问题主要通过以下技术方案实现：用于废水处理的一体化分离系统，包括搅拌装置和分离装置，所述搅拌装置包括搅拌池以及设置在搅拌池上的支撑板，所述搅拌池上连接有与搅拌池连通的进水管和出水管，所述支撑板上设有电机，电机的转轴上连接有搅拌桨，所述分离装置包括动力装置和支撑装置，所述动力装置包括气缸以及设置在气缸的活塞杆上的顶板，顶板的两侧各设有至少一个辊筒，所述支撑装置包括两根相互平行的横杆以及设置在两根横杆之间的若干个支架，两根横杆的下方设有支撑横杆的四根立柱，气缸固定在两根横杆的一端，两根横杆的另一端通过横板固定，所述最靠近横板的支架通过螺栓固定在横杆上，其余支架的两侧各设有一个辊筒，最靠近顶板的支架与顶板固定连接，所述支架内设有滤袋，所述滤袋与出水管连通，且出水管上设有水泵，滤袋上设有排出口，排出口设有拉链，所述滤袋的正下方设有凹槽，搅拌池的外部设有引流池，凹槽与引流池之间通过沟槽连通，所述引流池上设有导流槽。
所述支撑板固定在搅拌池的池口上，且支撑板与搅拌池的底面平行。
所述搅拌池的形状为圆柱形，支撑板位于搅拌池的池口所在圆的直径上。
所述电机固定在支撑板的中心处，且电机的转轴与支撑板相互垂直。
所述支架的形状为方形，支架所在的平面与横杆7垂直。
所述滤袋上的排出口的长度为滤袋的长度的1/3~1/2。
所述辊筒的长度大于横杆的宽度。
所述横板与两根横杆垂直。
本发明与现有技术相比具有以下优点和有益效果：
(1)本发明采用嵌套的形式，将引流池设在搅拌池的外部，这样减小了整个装置的占地面积，有利于充分利用土地资源，减小投入成本。
(2)本发明的分离装置采用缸作为动力装置，气缸的压缩和拉伸速度快，不仅有利于提高工作效率，噪音也相对较小，同时，气缸不会产生污染物，对环境不造成影响。
(3)本发明的滤袋上的排出口设计成拉链的形式，当完成水和污泥的分离后，只需要将滤袋从支架上取下，然后打开拉链将污泥倒出即可，整个操作简单，效率高。
(4)本发明通过搅拌装置完成废水的初期混合，然后将其送入分离装置，分离之后的水进入凹槽并流入引流池中，最后经引流槽进入到下一环节，整个过程做到了一体化的操作，整体效率较高。
