申请日2012.07.17
公开(公告)日2012.11.07
IPC分类号C02F9/04; C02F9/02
摘要
本发明涉及一种炼化和煤化工含油污水前处理工艺，所述工艺采用含油污水缓冲调节与悬浮污泥过滤法两种工艺的组合对炼化和煤化工含油污水进行前处理。本发明可替代现有的调节罐+多级隔油多级气浮的前处理流程。本发明应用在炼化污水处理和煤化工污水处理中生物处理前，具有污水的量质调节、浮油收集、沉淀、排泥和污水中悬浮物和乳化油以及部分溶解石油类去除的深度净化功能。
权利要求书
1.一种炼化和煤化工含油污水前处理工艺，其特征在于，所述工艺采用含 油污水缓冲调节与悬浮污泥过滤法两种工艺的组合对炼化和煤化工含油污水进 行前处理。
2.如权利要求1所述的工艺，其特征在于，所述含油污水缓冲调节通过多 功能调节罐进行;所述多功能调节罐包括罐体(12);罐体(12)上设置有进水 装置(7)和出水装置(3)，所述进水装置(7)与罐体(12)内的布水管相连; 所述布水管上开有出水孔(14)，下端固定连接有可上下移动的浮力装置;所述 罐体(12)顶端外部设置有收油装置，其吸油部件(9)设置于罐体(12)内的 水面上;罐体(12)底部设置有排泥装置。
3.如权利要求2所述的工艺，其特征在于，所述进水装置(7)是通过多 节导管以及无泄漏的活动接头(5)与布水管相连。
4.如权利要求2或3所述的工艺，其特征在于，所述布水管为环形浮动布 水管(13)，通过活动套环(4)可滑动的设置于固定在罐体(12)内侧壁的滑 轨内;所述滑轨上端设置有最高水位挡板(11)，下端设置有最低水位挡板(16)， 且其通过固定件设置在罐体(12)内侧壁上，所述固定件和水位挡板为一体结 构。
5.如权利要求2-4之一所述的工艺，其特征在于，所述最高水位挡板(11) 上方、在罐体(12)上开有溢流装置(8)。
6.如权利要求2-5之一所述的工艺，其特征在于，所述浮力装置为浮筒(2); 优选地，所述排泥装置为刮泥机(19)或带泥槽的穿孔排泥管。
7.如权利要求2-6之一所述的工艺，其特征在于，所述吸油部件(9)为亲 油疏水的环形吸油管或是亲油疏水的环形集油拖;
优选地，所述出水孔(14)为布水孔或喷水管口。
8.如权利要求1-7之一所述的工艺，其特征在于，悬浮污泥过滤法净化污 水采用悬浮污泥过滤罐进行。
9.如权利要求8所述的工艺，其特征在于，在污水进入悬浮污泥过滤罐前 先投加净水剂、絮凝剂和助凝剂;
优选地，所投加的净水剂是为快速絮凝提供种核，增加悬浮污泥层的密度 和稳定性，并兼有吸附溶解油性能的药剂。
10.如权利要求1-9之一所述的工艺，其特征在于，所述工艺包括以下步骤：
(1)含油污水首先进入格栅沉砂池，除去较大的杂物和砂;
(2)然后进入第一集水井，由一次提升泵提升至多功能调节罐，在多功能 调节罐内进行浮油收集、均质均量、沉淀排泥;
(3)从多功能调节罐出水进入第二集水井，由二次提升泵提升进悬浮污泥 过滤罐;
(4)在悬浮污泥过滤罐中去除污水中的油和悬浮物，为后续生物处理提供 良好的进水水质。
说明书
一种炼化和煤化工含油污水前处理工艺
技术领域
本发明涉及含油污水前处理技术领域，尤其涉及一种炼化和煤化工行业在 生产过程中产生的含油污水的前处理工艺，为后续处理提供良好的进水水质。
背景技术
炼化、煤化工业的含油污水处理厂的水质水量变化大，后续工艺抗冲击能 力弱，必须在稳定的水质水量条件下，才能正常发挥效益，尤其是如果前处理 对污水中油去除的深度不够，对后续生物处理的效能发挥影响较大，这也是目 前某些已建的污水处理不能达标的一个重要原因。另外，外排水质标准日益严 格，回用和零排放的要求日趋强烈，所以必须强化前处理，为后续生物处理提 供更好的水质，使生物处理后废水能直接达标外排，或可减轻后续回用或零排 放工艺的运行负荷。
现有的调节罐一般要求污水停留时间在24~48小时左右，罐体大，面积大， 水面浮油多，罐底油泥等沉淀物多，而现有收油设施和排泥措施的效果很差。 使用最多的是固定堰间隙人工收油，收油少，存油易老化;收油时需憋高液位， 破坏了正常的调节功能。由于油水界面难以控制，出油含水率高，出水中含油 量高。如果采用漂浮漏斗收油设施，由于水面巨大，浮油无移动力，效果有限。 现有的调节罐罐底一般是平底，常采用穿孔管静压间隙排泥，排泥率低，积泥 多，减少调节容积，严重影响了后续工艺的发挥，影响处理厂出水的达标，只 能采用停产清泥的办法解决。
另外由于除油设施效果差，不得不采用多级隔油和多级气浮，流程长，设 备复杂，耗能高，效果不理想，如附图1所示。污水场斜板隔油池进、出水水 样中油含量和COD的监测数据表明，原污水场斜板隔油池对污水的处理效率很 低，有时斜板隔油池出水的油含量甚至大于进水中的油含量。这是由于污水中 油污的密度和纯水比较接近，污水流经斜板隔油池时，应由重力作用滑到池底 的油泥却大部分集结在波纹板上，污水流速大，将油泥冲入污水中，造成出水 污染物增多，加重了后期工序负荷。监测数据表明生化单元在来水水质恶劣的 情况下，工艺运行不稳定、效果不够理想。
现有前处理工艺效果差的另一个重要原因是，炼油的原油中重质油的比例 日益增加，原油劣质化，污水中油的密度日益趋近于1或大于1，与水的密度相 近，使得浮油减少，分散油增加，沉降油泥增加，水面隔油的效率显著降低; 油密度增加，油水密度差减小，也使气浮和旋流对油的分离效率趋于降低.因 此从理论上讲，现有前处理方法不从根本上改变，只增加级数，是不可能有效 的。
CN 102260025A公开了一种含油污水生化前处理工艺，含油污水首先进入 格栅井，主要去除漂浮物和大颗粒的悬浮物。格栅井出水自流进入平流式隔油 池和斜板式隔油池，主要去除浮油和分散油。斜板式隔油池出水自流进入集水 池，再通过提升泵将污水提升进入调节罐，经过一段时间的停留以达到调节水 质水量的目的。也可以通过提升泵将来水改进事故池。调节罐出水自流进入一、 二级气浮装置，主要去除污水中的悬浮物、乳化油及胶体物质，二级气浮出水 自流至生化单元处理。
发明内容
本发明的目的在于针对现有含油污水前处理工艺存在的一系列问题，提出 了一种适用于炼化和煤化工含油污水的前处理工艺。
为达此目的，本发明采用以下技术方案：
一种炼化和煤化工含油污水前处理工艺，所述工艺采用含油污水缓冲调节 与悬浮污泥过滤法两种工艺的组合对炼化和煤化工含油污水进行前处理。
本发明所述含油污水缓冲调节通过多功能调节罐进行。
所述多功能调节罐包括罐体。罐体上设置有进水装置和出水装置，所述进 水装置与罐体内的布水管相连;所述布水管上开有出水孔，下端固定连接有可 上下移动的浮力装置;所述罐体顶端外部设置有收油装置，其吸油部件设置于 罐体内的水面上;罐体底部设置有排泥装置。
所述进水装置是通过多节导管以及无泄漏的活动接头与布水管相连。
所述布水管为环形浮动布水管，通过活动套环可滑动的设置于固定在罐体 内侧壁的滑轨内;所述滑轨上端设置有最高水位挡板，下端设置有最低水位挡 板，且其通过固定件设置在罐体内侧壁上，所述固定件和水位挡板为一体结构。
所述罐体上位于最高水位挡板上方开有溢流装置。
所述浮力装置为浮筒。
进一步地，所述排泥装置为刮泥机或带泥槽的穿孔排泥管。罐底的排泥装 置可依据泥的流动性好坏来选定，流动性好的选用带泥槽的静压穿孔管实施静 压排泥，流动性差的选用内置式刮泥机排泥。
更进一步地，所述吸油部件为亲油疏水的环形吸油管或是亲油疏水的环形 集油拖。
再进一步地，所述出水孔为布水孔或喷水管口。
本发明的悬浮污泥过滤法净化污水采用悬浮污泥过滤罐进行。在当前油田 污水回注处理中悬浮污泥过滤法是一项含油污水深度和精密处理的工艺，能将 污水中油降到15mg/L以下，其效果来自由絮凝体形成的悬浮泥层对油的过滤吸 附，而且泥层可自动更新，可以随絮凝剂和净水剂的投加及其对水中悬浮物的 吸附而产生，随着泥面升高自动引流而排除，工艺的运行管理简单实用，其效 果要优于隔油和气浮。
本发明可以在污水进入悬浮污泥过滤罐前依次投加净水剂、絮凝剂和助凝 剂。

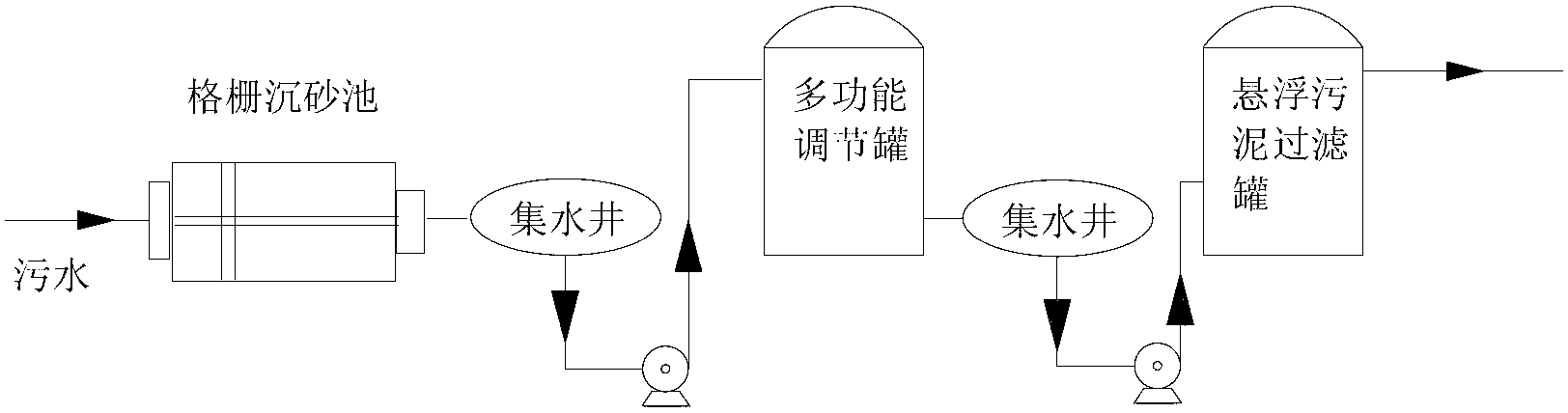

本发明所述的炼化和煤化工含油污水前处理工艺具体包括以下步骤：
(1)含油污水首先进入格栅沉砂池，除去较大的杂物和砂;
(2)然后进入第一集水井，由一次提升泵提升至多功能调节罐，在多功能 调节罐内进行浮油收集、均质均量、沉淀排泥;
(3)从多功能调节罐出水进入第二集水井，由二次提升泵提升进悬浮污泥 过滤罐;
(4)在悬浮污泥过滤罐中去除污水中的油和悬浮物，为后续生物处理提供 良好的进水水质。
本发明多功能调节罐的收油系统可靠，简单易行，无人值守，耐零下29℃ 低温环境，寿命20~30年，收油含水率低;能实现差流式均质，均质效果好; 无剧烈搅动，水质沉淀效果好;排泥方式灵活，排泥彻底，不需要停产清罐， 操作强度低，可实现量质调节、除油、沉淀和彻底排泥的多项功能。
悬浮污泥过滤法运行管理简单，水质好，可长期稳定运行它用动态悬浮污 泥过滤，来取代固定介质的机械过滤。其优点是省去滤料的反洗、补充、更新 等操作，大大简化了过滤操作，而且水质优于常规过滤水平。
本发明将上述两项工艺组合，简单可靠，操作方便，效果稳定，隔出油含 水低，出水水质好，投资节省，设备紧凑，占地少，密闭运行环境好，有利于 炼化污水和煤化工污水处理的提标改造。
